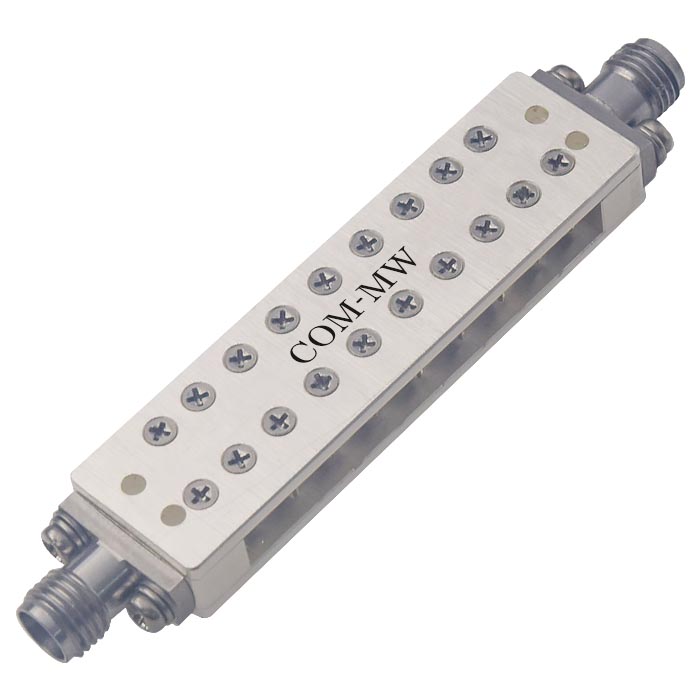

通带频率38~45GHz, 36-37GHz≥55dBc, 46-47GHz≥40dBc, 2.4
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 38 | ~ | 45 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-36 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 36-37 | GHz≥ | 55 | dBc | ||
| 带外抑制 | 46-47 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 47-55 | GHz≥ | 65 | dBc | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | 2.4-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤3ns |
| 工作温度 | -40~+70℃设计保证 |

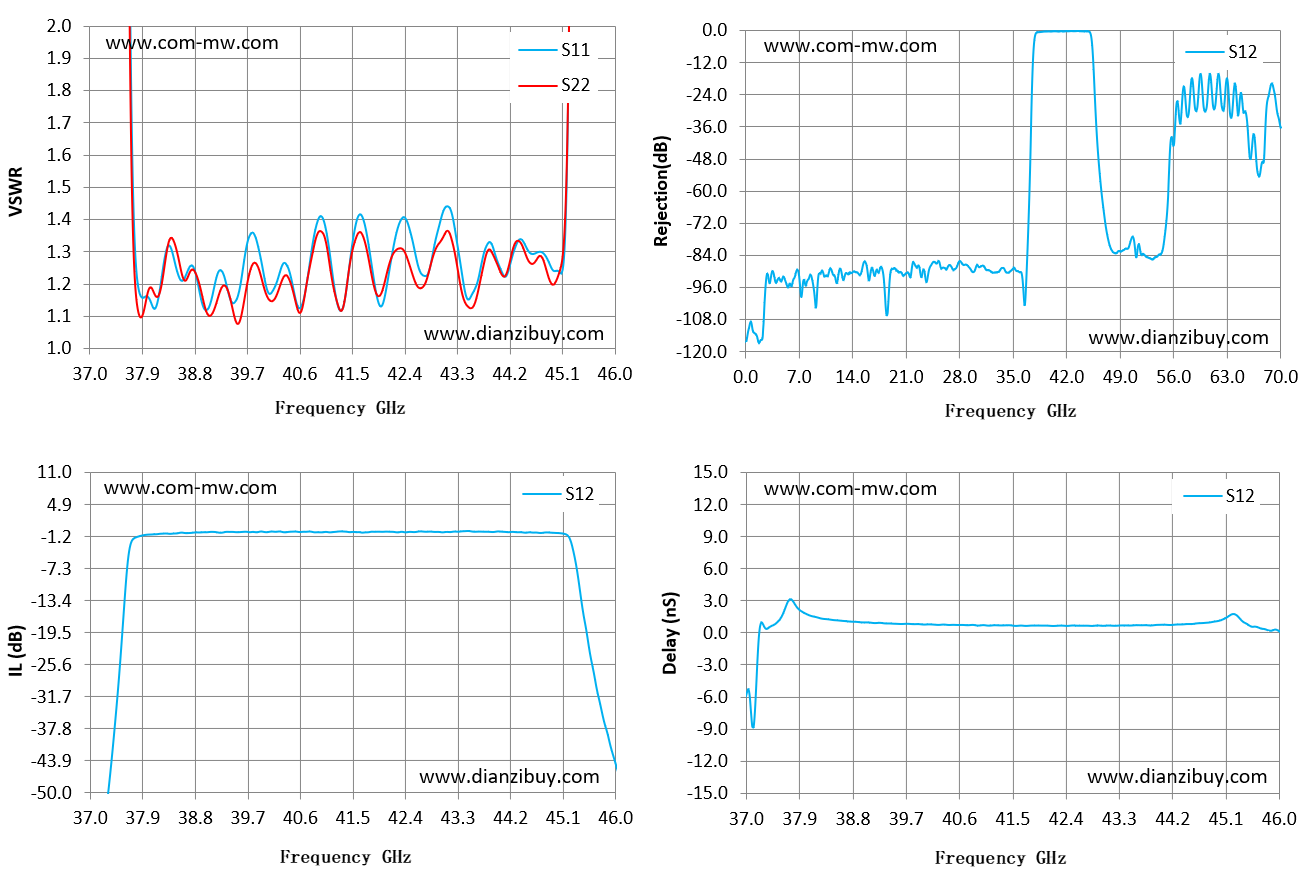

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 37 | 273.44 | 643.25 | -75.56 | -5.95 |
| 37.64 | 3.28 | 2.98 | -5.84 | 2.12 |
| 38.29 | 1.27 | 1.25 | -0.59 | 1.31 |
| 38.93 | 1.14 | 1.16 | -0.35 | 0.97 |
| 39.57 | 1.18 | 1.08 | -0.32 | 0.82 |
| 40.21 | 1.21 | 1.17 | -0.23 | 0.73 |
| 40.86 | 1.37 | 1.33 | -0.36 | 0.7 |
| 41.5 | 1.32 | 1.3 | -0.29 | 0.66 |
| 42.14 | 1.23 | 1.26 | -0.25 | 0.64 |
| 42.79 | 1.23 | 1.22 | -0.25 | 0.65 |
| 43.43 | 1.18 | 1.14 | -0.13 | 0.67 |
| 44.07 | 1.24 | 1.23 | -0.25 | 0.74 |
| 44.71 | 1.3 | 1.29 | -0.49 | 0.9 |
| 45.36 | 11.54 | 11.02 | -9.55 | 1.12 |
| 46 | 184.26 | 1136.79 | -44.24 | 0.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
