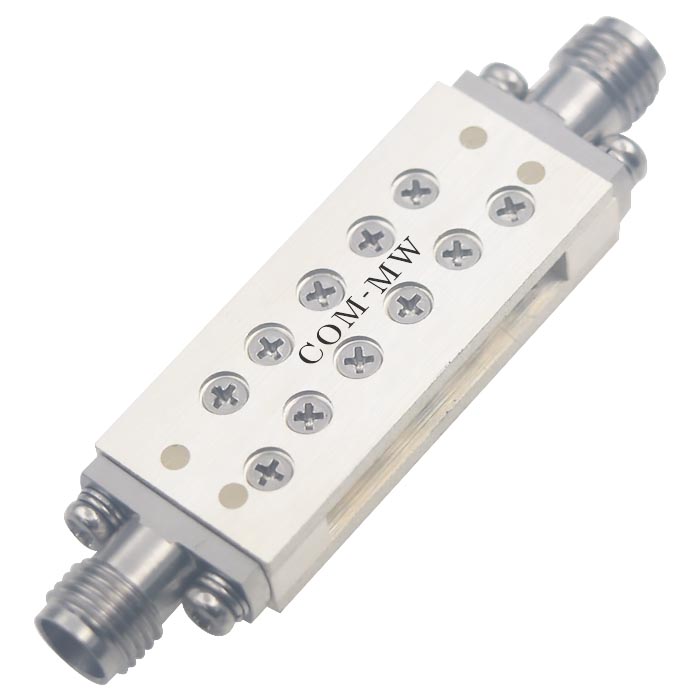

通带频率 30~56GHz,DC-28GHz≥45dB,58-60GHz≥40dB, 2.4
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 30 | ~ | 56 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-28 | GHz≥ | 45 | dB | ||
| 带外抑制 | 58-60 | GHz≥ | 40 | dB | ||
| 带外抑制 | 60-66 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 2 |
| 接口形式 | 2.4-F or K可拆0.23mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1.8ns |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

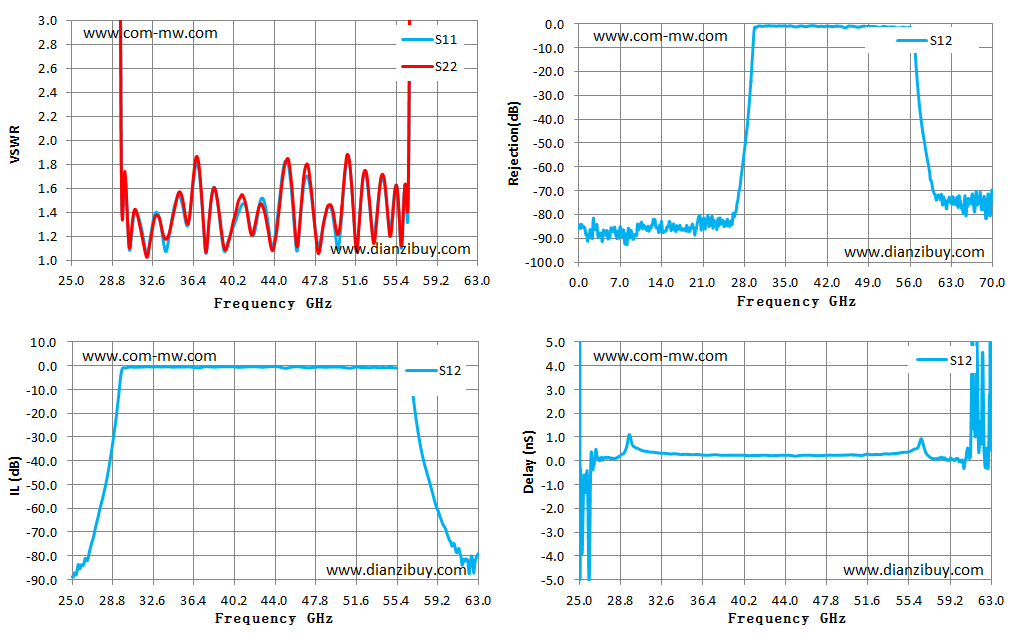

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 25.00 | 21.39 | 22.72 | -88.80 | -85.59 | -12.74 |
| 27.71 | 20.58 | 22.72 | -58.33 | -89.91 | 0.14 |
| 30.43 | 1.10 | 1.11 | -0.52 | -86.20 | 0.52 |
| 33.14 | 1.39 | 1.37 | -0.48 | -87.79 | 0.30 |
| 35.86 | 1.29 | 1.30 | -0.46 | -88.78 | 0.27 |
| 38.57 | 1.56 | 1.56 | -0.55 | -92.14 | 0.23 |
| 41.29 | 1.46 | 1.48 | -0.49 | -88.48 | 0.23 |
| 44.00 | 1.17 | 1.13 | -0.37 | -84.54 | 0.23 |
| 46.71 | 1.59 | 1.67 | -0.71 | -83.71 | 0.23 |
| 49.43 | 1.39 | 1.42 | -0.54 | -85.04 | 0.24 |
| 52.14 | 1.56 | 1.56 | -0.75 | -86.68 | 0.26 |
| 54.86 | 1.27 | 1.21 | -0.71 | -85.96 | 0.36 |
| 57.57 | 10.49 | 12.71 | -33.72 | -86.92 | 0.09 |
| 60.29 | 12.31 | 14.06 | -73.29 | -80.90 | -0.02 |
| 63.00 | 12.16 | 12.22 | -79.09 | -81.26 | 2.75 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
