通带频率41~45GHz, 38-40.5GHz≥40dB, 45.5-47GHz≥35dB, 2.4-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 41 | ~ | 45 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.8 | dB@任意连续1G | ||
| 带外抑制 | DC-38 | GHz≥ | 80 | dB | ||
| 带外抑制 | 38-40.5 | GHz≥ | 40 | dB | ||
| 带外抑制 | 45.5-47 | GHz≥ | 35 | dB | ||
| 带外抑制 | 47-55 | GHz≥ | 80 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | 2.4-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤3ns |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

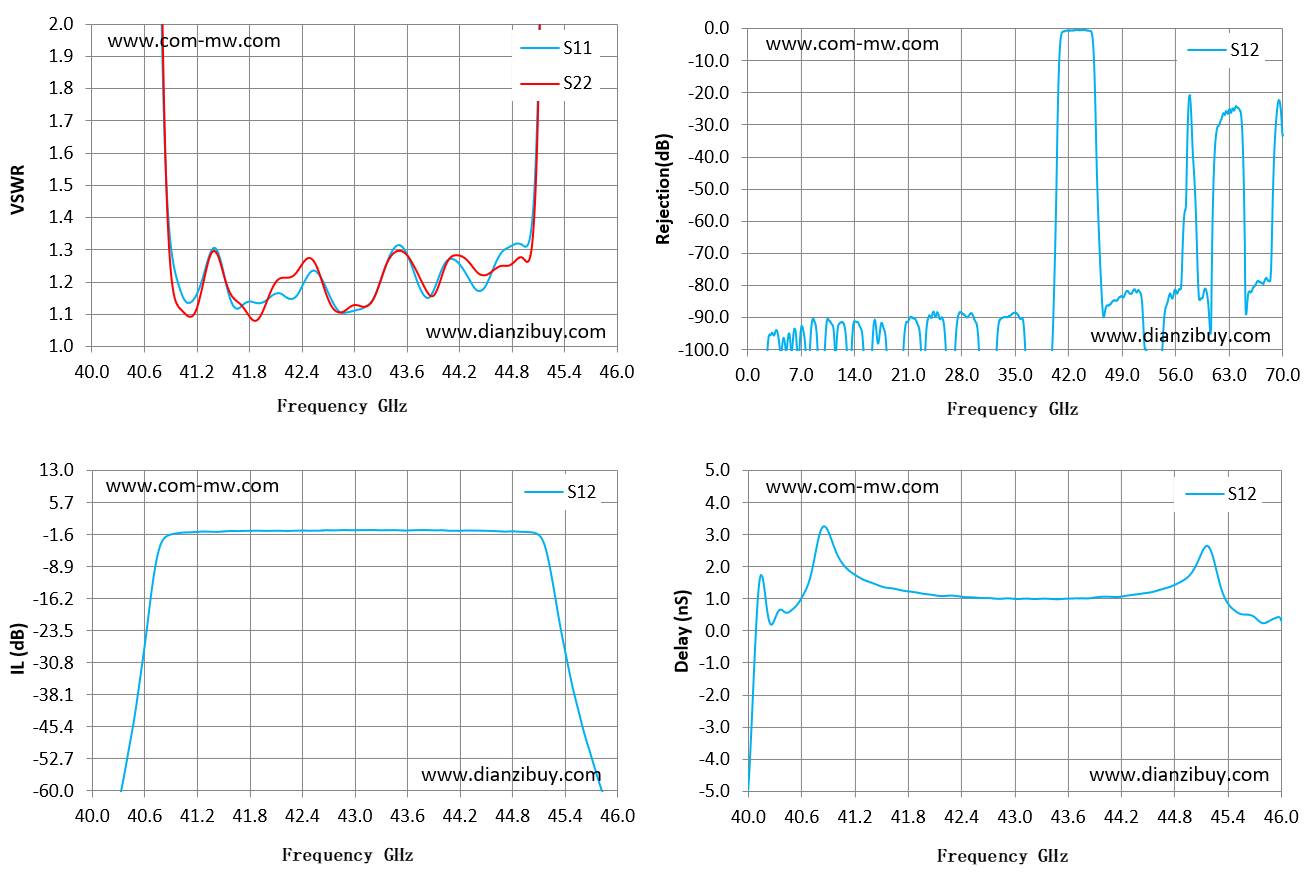

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 40 | 111.51 | 64.98 | -85.13 | -5.3 |
| 40.43 | 47.69 | 60.67 | -50.07 | 0.57 |
| 40.86 | 1.47 | 1.44 | -1.83 | 3.26 |
| 41.29 | 1.22 | 1.19 | -0.85 | 1.63 |
| 41.71 | 1.13 | 1.13 | -0.72 | 1.28 |
| 42.14 | 1.17 | 1.2 | -0.65 | 1.1 |
| 42.57 | 1.24 | 1.26 | -0.64 | 1.04 |
| 43 | 1.11 | 1.13 | -0.54 | 1 |
| 43.43 | 1.29 | 1.28 | -0.53 | 0.99 |
| 43.86 | 1.15 | 1.16 | -0.53 | 1.02 |
| 44.29 | 1.23 | 1.27 | -0.61 | 1.1 |
| 44.71 | 1.3 | 1.25 | -0.85 | 1.34 |
| 45.14 | 2.07 | 2.03 | -2.01 | 2.52 |
| 45.57 | 166.83 | 55.1 | -41.77 | 0.52 |
| 46 | 378.78 | 80.27 | -69.85 | 0.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
