通带频率47200~49750MHz, DC-45000MHz≥60dBc, 51000-60000MHz≥40dBc, 2.4-M
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 47200 | ~ | 49750 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-45000 | MHz≥ | 60 | dBc | ||
| 带外抑制 | 51000-60000 | MHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | 2.4-M可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤2ns |
| 工作温度 | -40~+70℃设计保证 |

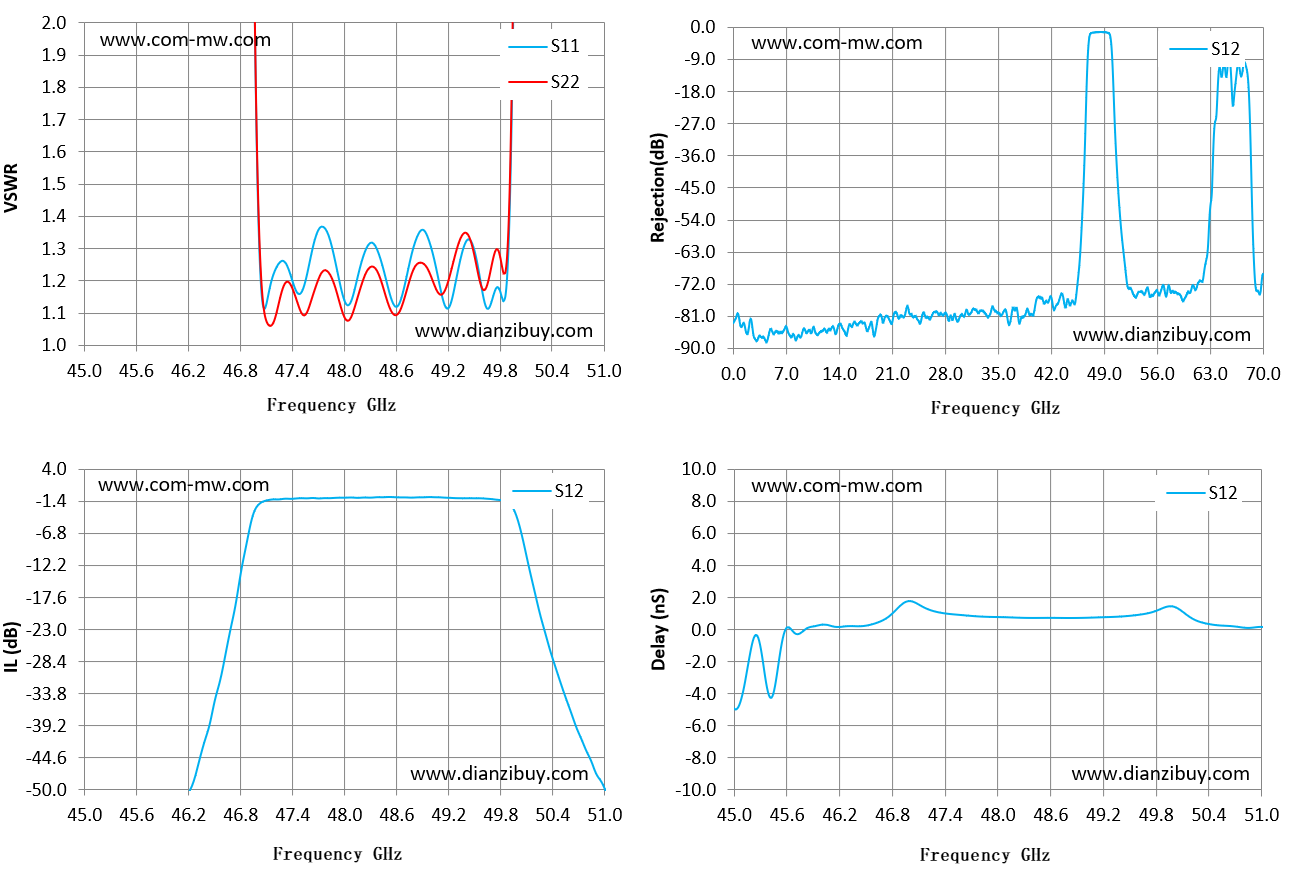

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 45 | 72.39 | 107.09 | -67.63 | -4.98 |
| 45.43 | 83.96 | 96.22 | -70.15 | -4.27 |
| 45.86 | 98.78 | 202.03 | -61.4 | 0.16 |
| 46.29 | 82.34 | 165.62 | -47.55 | 0.21 |
| 46.71 | 28.63 | 28.45 | -21.88 | 0.62 |
| 47.14 | 1.18 | 1.06 | -1.16 | 1.43 |
| 47.57 | 1.21 | 1.1 | -0.92 | 0.92 |
| 48 | 1.14 | 1.09 | -0.81 | 0.78 |
| 48.43 | 1.27 | 1.2 | -0.74 | 0.73 |
| 48.86 | 1.35 | 1.25 | -0.75 | 0.73 |
| 49.29 | 1.19 | 1.28 | -0.89 | 0.79 |
| 49.71 | 1.14 | 1.24 | -1.06 | 1.02 |
| 50.14 | 12.92 | 15.86 | -13.38 | 0.94 |
| 50.57 | 37.09 | 54.15 | -34.88 | 0.25 |
| 51 | 48.93 | 82.99 | -49.83 | 0.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
