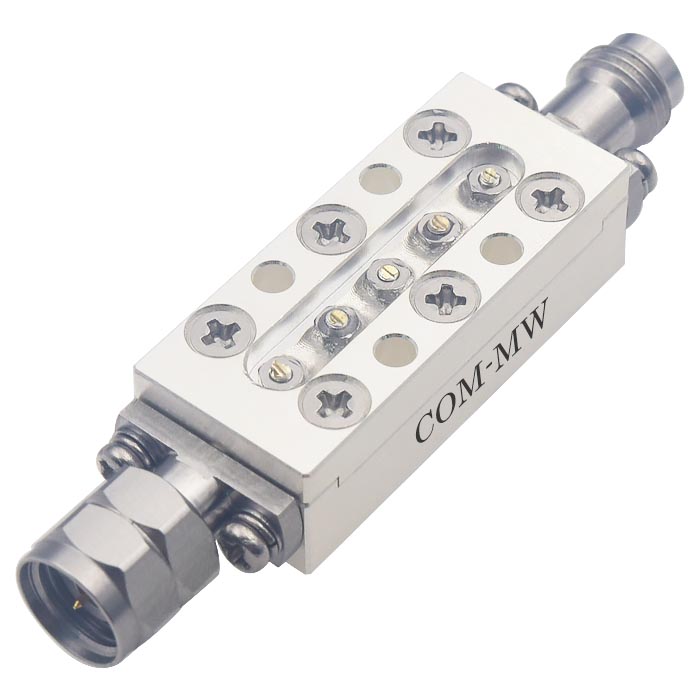

通带频率 46.28~53.28GHz,DC-45GHz≥40dB,54.56-60GHz≥40dB, 2.4
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 46.28 | ~ | 53.28 | GHz |
| 通带损耗 | / | / | 2.2 | dB | ||
| 带内波动 | / | / | 1.1 | dB | ||
| 带内波动 | / | / | 0.5@任意500M | dB | ||
| 带外抑制 | DC-45 | GHz≥ | 40 | dB | ||
| 带外抑制 | 54.56-60 | GHz≥ | 40 | dB | ||
| 带外抑制 | DC-44 | GHz≥ | 75 | dB | ||
| 带外抑制 | 55-60 | GHz≥ | 75 | dB | ||
| 通带驻波 | / | / | 1.6 |

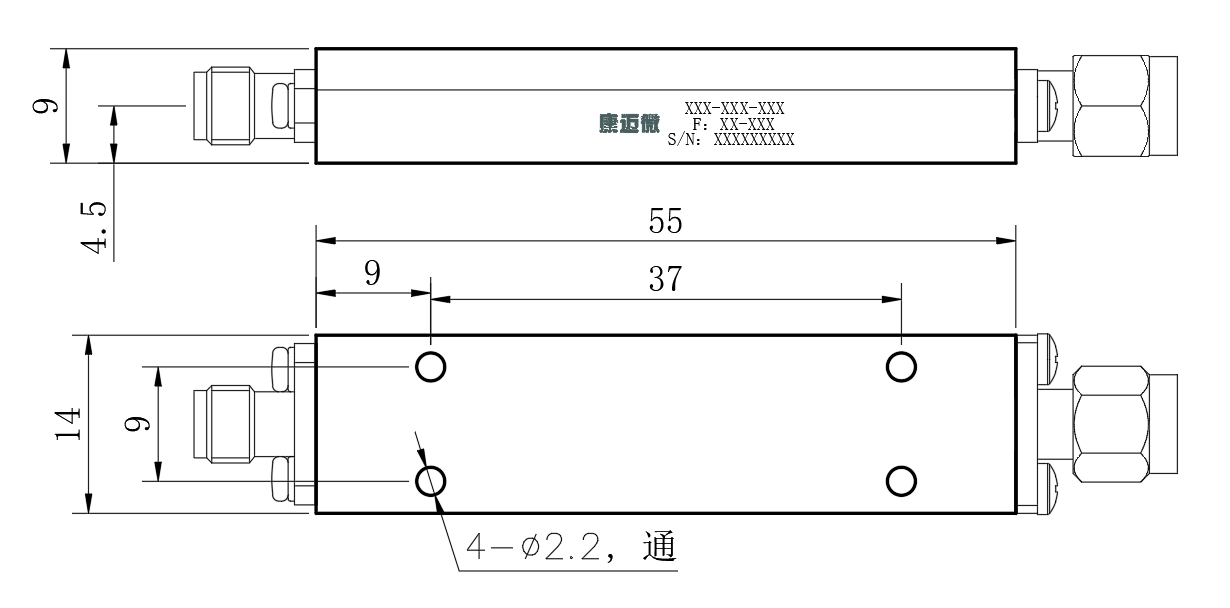

| 接口形式 | 2.4-MF or JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |

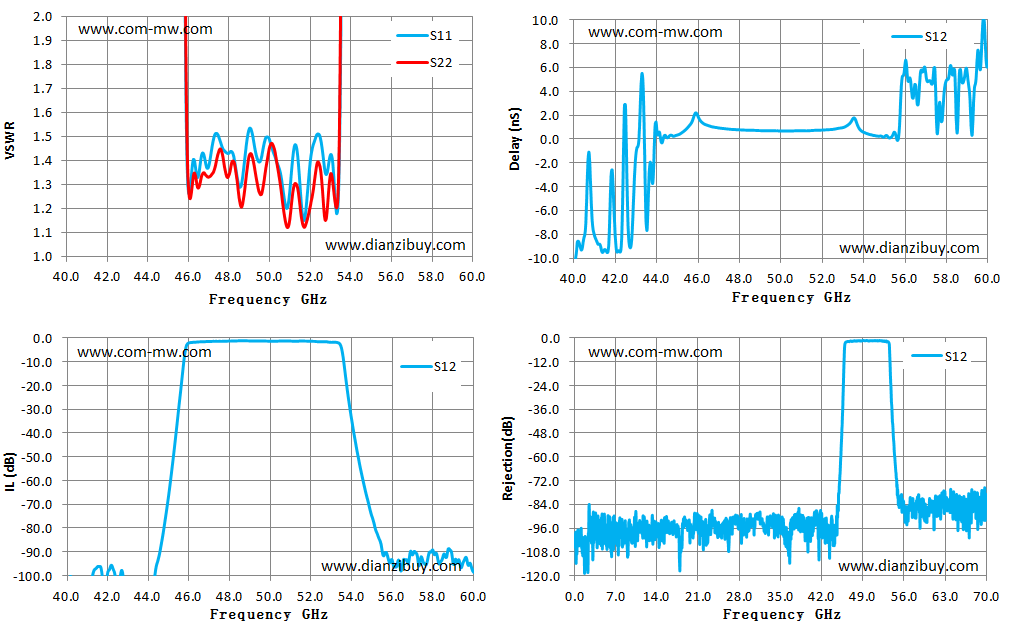

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns | S12 抑制 dB |
| 40.01 | 15.76 | 21.23 | -101.10 | -12.47 | -100.12 |
| 41.44 | 13.53 | 20.71 | -97.11 | -9.48 | -103.38 |
| 42.87 | 13.22 | 20.72 | -105.66 | -6.52 | -98.32 |
| 44.29 | 16.00 | 21.32 | -103.37 | -0.32 | -90.48 |
| 45.72 | 6.08 | 5.77 | -13.89 | 1.42 | -97.99 |
| 47.15 | 1.44 | 1.34 | -1.44 | 0.91 | -92.49 |
| 48.58 | 1.29 | 1.21 | -1.16 | 0.74 | -91.80 |
| 50.01 | 1.49 | 1.45 | -1.36 | 0.69 | -98.38 |
| 51.43 | 1.38 | 1.27 | -1.30 | 0.71 | -99.89 |
| 52.86 | 1.35 | 1.18 | -1.66 | 0.92 | -93.66 |
| 54.29 | 11.28 | 15.95 | -47.39 | 0.40 | -93.27 |
| 55.72 | 15.06 | 17.65 | -90.26 | 0.58 | -97.05 |
| 57.14 | 15.90 | 28.08 | -89.90 | 4.84 | -90.91 |
| 58.57 | 14.04 | 27.35 | -90.89 | 1.71 | -98.83 |
| 60.00 | 15.31 | 28.59 | -98.42 | 6.40 | -97.56 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
