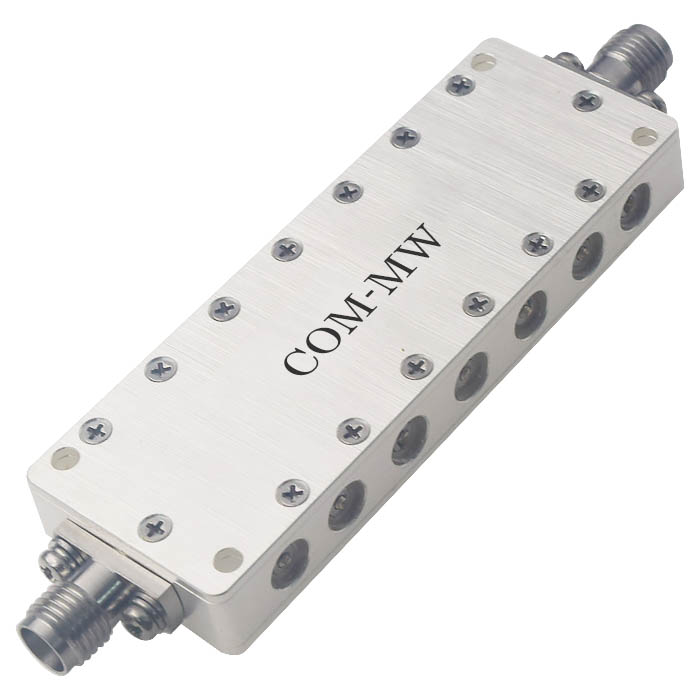

通带频率5.1~6.5GHz, DC-3.8GHz≥60dBc, 3.8-4.6GHz≥25dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5.1 | ~ | 6.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-3.8 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 3.8-4.6 | GHz≥ | 25 | dBc | ||
| 带外抑制 | 6.8-8 | GHz≥ | 25 | dBc | ||
| 带外抑制 | 8-14.1 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.4 | |||
| 回波损耗 | / | / | dB |

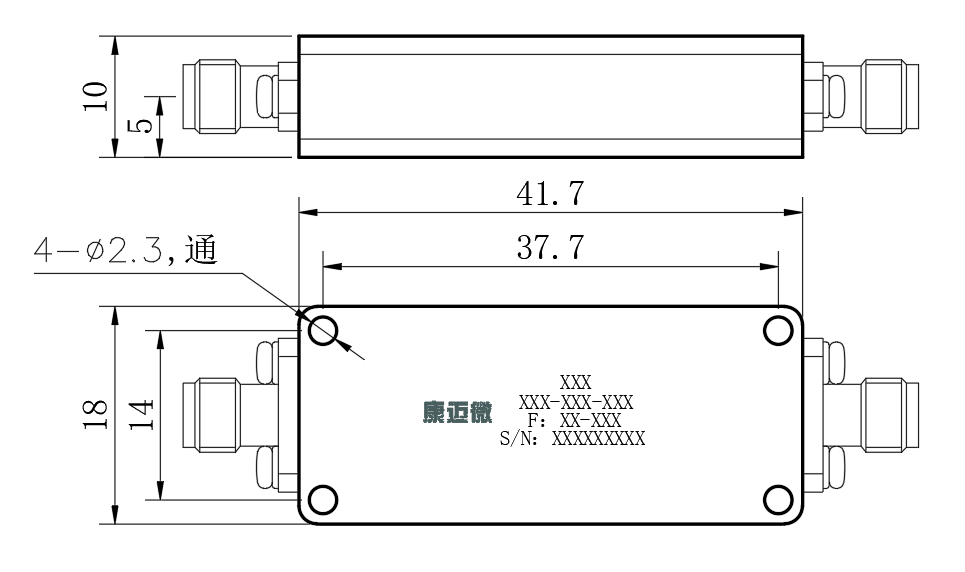

| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1.2ns |
| 工作温度 | -40~+70℃设计保证 |

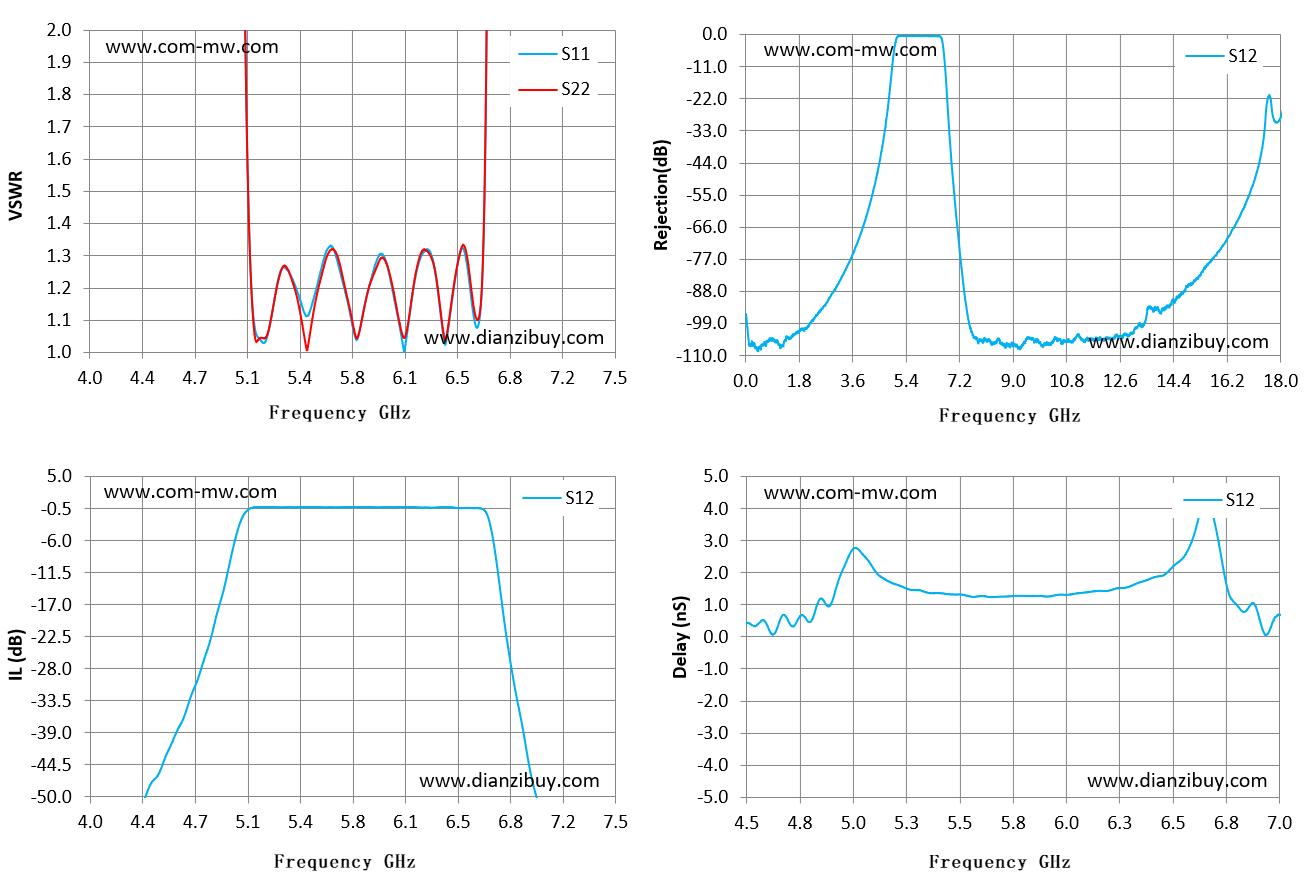

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 4 | 162.55 | 171.45 | -64.34 | 0.06 |
| 4.25 | 158.41 | 149.84 | -54.77 | 0.4 |
| 4.5 | 127.48 | 130.85 | -43.28 | 0.44 |
| 4.75 | 97.74 | 85.78 | -27.22 | 0.64 |
| 5 | 4.21 | 4.2 | -2.91 | 2.75 |
| 5.25 | 1.22 | 1.21 | -0.36 | 1.51 |
| 5.5 | 1.18 | 1.15 | -0.29 | 1.33 |
| 5.75 | 1.09 | 1.1 | -0.29 | 1.28 |
| 6 | 1.23 | 1.24 | -0.34 | 1.32 |
| 6.25 | 1.32 | 1.32 | -0.39 | 1.53 |
| 6.5 | 1.31 | 1.33 | -0.43 | 2.2 |
| 6.75 | 34.35 | 37.75 | -18.41 | 1.65 |
| 7 | 74.53 | 60.7 | -52.8 | 0.69 |
| 7.25 | 87.01 | 94.58 | -79.03 | 0.49 |
| 7.5 | 106.88 | 87.94 | -87.55 | 15.32 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
