通带频率6.4~6.5GHz, DC-6.1GHz≥80dBc, 6.8-20GHz≥80dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6.4 | ~ | 6.5 | GHz |
| 通带损耗 | / | / | 2.2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-6.1 | GHz≥ | 80 | dBc | ||
| 带外抑制 | 6.8-20 | GHz≥ | 80 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

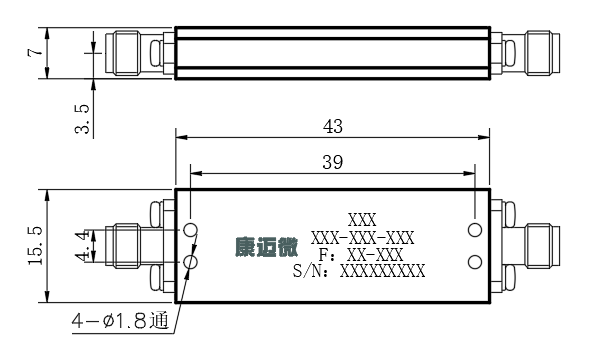

| 接口形式 | SMA-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

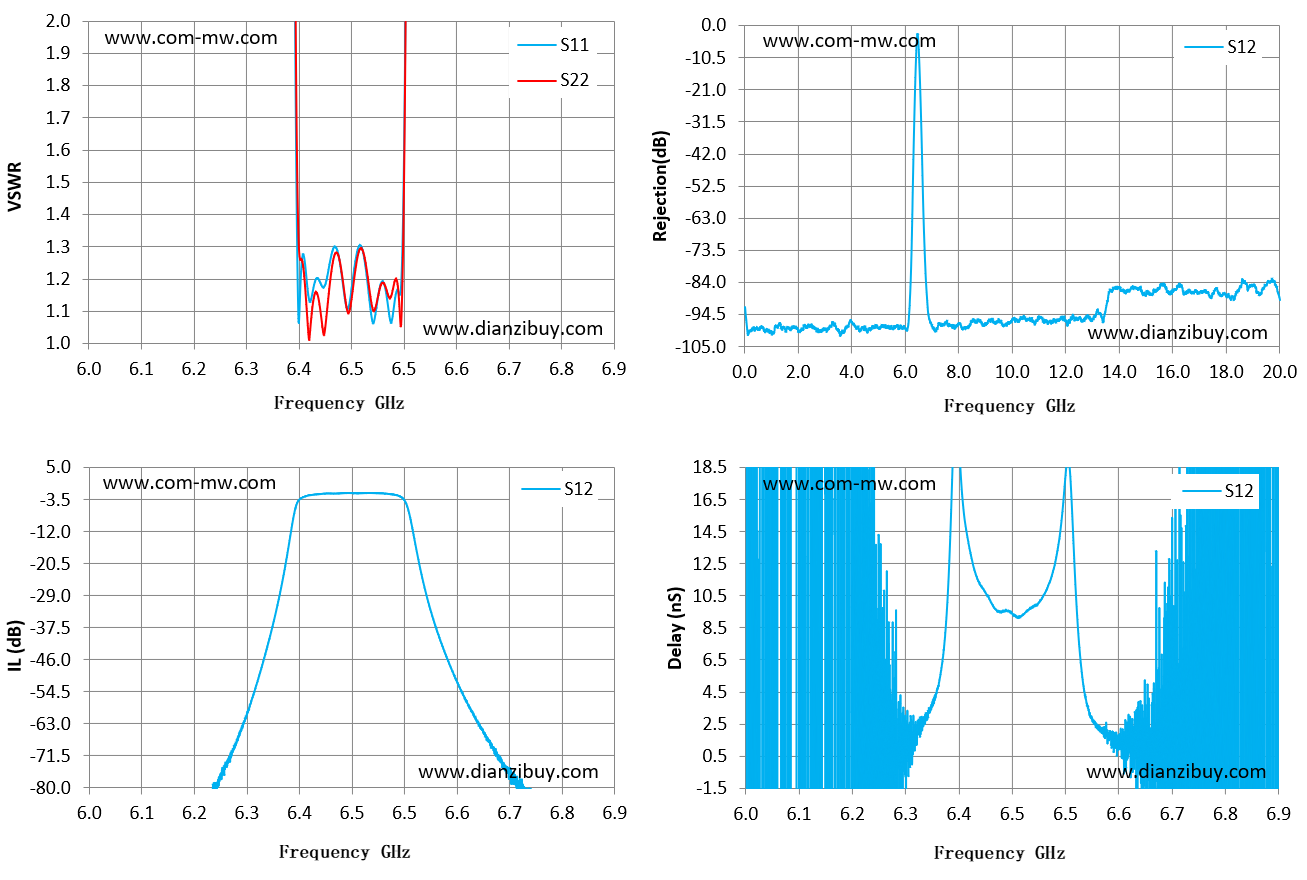

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 6 | 96.45 | 153.73 | -100.81 | -2072.12 |
| 6.06 | 105.8 | 116.13 | -100.12 | 75.01 |
| 6.13 | 91.24 | 122.63 | -100.46 | 221.76 |
| 6.19 | 73.97 | 98.8 | -87.39 | 2.3 |
| 6.26 | 56.41 | 58.4 | -64.87 | 3.76 |
| 6.32 | 23.43 | 23.65 | -33.27 | 4.15 |
| 6.39 | 1.2 | 1.16 | -2.08 | 11.64 |
| 6.45 | 1.17 | 1.14 | -1.73 | 9.37 |
| 6.51 | 1.15 | 1.17 | -1.91 | 11.07 |
| 6.58 | 20.82 | 22.63 | -30.26 | 3.14 |
| 6.64 | 45.23 | 49.13 | -55.24 | 1.43 |
| 6.71 | 60.67 | 72.96 | -73.58 | 0.31 |
| 6.77 | 74.89 | 81.91 | -84.98 | -7.85 |
| 6.84 | 78.71 | 98.75 | -90.16 | -47.49 |
| 6.9 | 80.63 | 93.82 | -91.9 | -1099.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
