通带频率 55~65GHz,DC-52GHz≥50dB,68-70GHz≥30dB,1.85
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 55 | ~ | 65 | GHz |
| 通带损耗 | / | / | 1.8 | dB | ||
| 带外抑制 | DC-52 | GHz≥ | 50 | dB | ||
| 带外抑制 | 68-70 | GHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 1.85-F or K可拆0.23mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

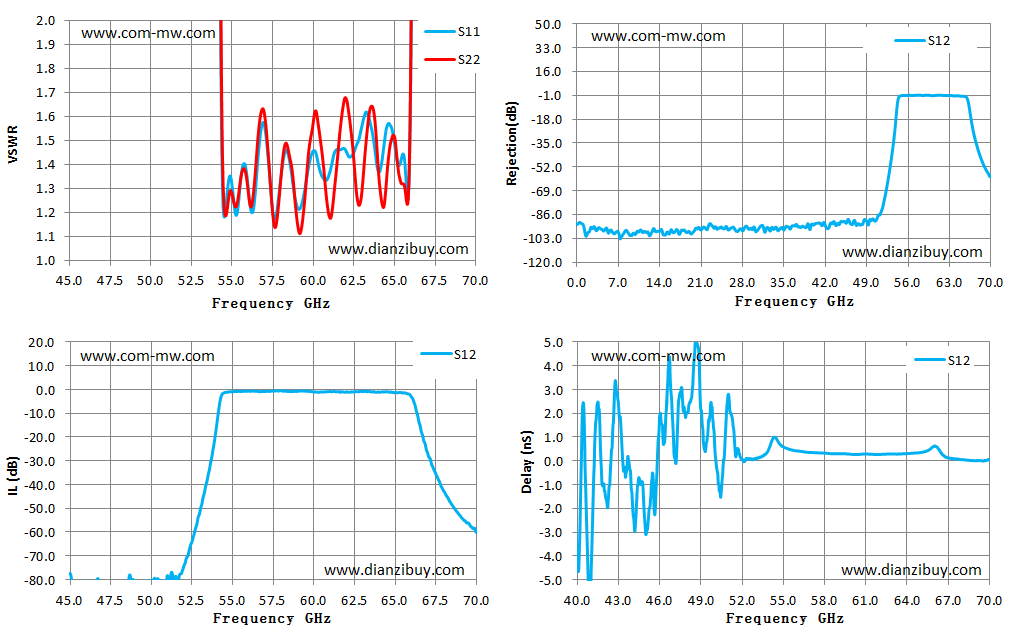

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 45.00 | 92.60 | 91.45 | -77.38 | -93.10 | -1.74 |
| 46.79 | 50.05 | 66.37 | -83.23 | -95.25 | -1.86 |
| 48.57 | 33.31 | 36.52 | -83.46 | -95.57 | 2.51 |
| 50.36 | 28.80 | 49.50 | -80.16 | -101.99 | 4.27 |
| 52.14 | 47.14 | 106.63 | -71.54 | -99.43 | 0.11 |
| 53.93 | 17.00 | 26.81 | -19.32 | -99.81 | -1.78 |
| 55.71 | 1.40 | 1.38 | -0.77 | -100.39 | -0.50 |
| 57.50 | 1.21 | 1.20 | -0.64 | -98.56 | 2.50 |
| 59.29 | 1.23 | 1.13 | -0.62 | -96.27 | -3.20 |
| 61.07 | 1.38 | 1.18 | -0.92 | -92.45 | -0.91 |
| 62.86 | 1.52 | 1.23 | -0.72 | -95.89 | -3.72 |
| 64.64 | 1.57 | 1.43 | -1.20 | -96.42 | -1.34 |
| 66.43 | 10.08 | 11.08 | -12.80 | -95.17 | 1.53 |
| 68.21 | 28.95 | 49.82 | -45.17 | -96.38 | -6.55 |
| 70.00 | 25.75 | 62.07 | -60.14 | -96.96 | -3.68 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
