通带频率6.95~7.35GHz, DC-6.65GHz≥80dBc, 7.65-20GHz≥80dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6.95 | ~ | 7.35 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-6.65 | GHz≥ | 80 | dBc | ||
| 带外抑制 | 7.65-20 | GHz≥ | 80 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

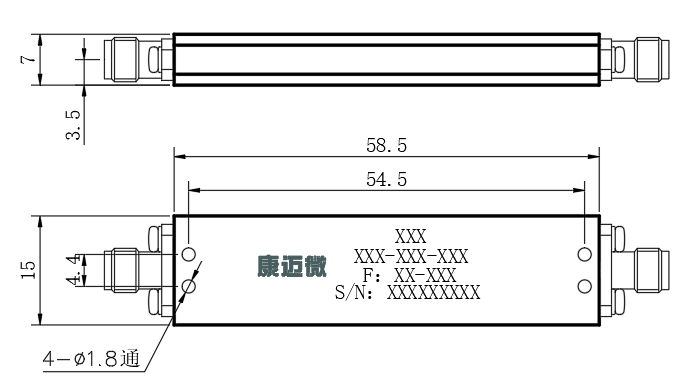

| 接口形式 | SMA-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

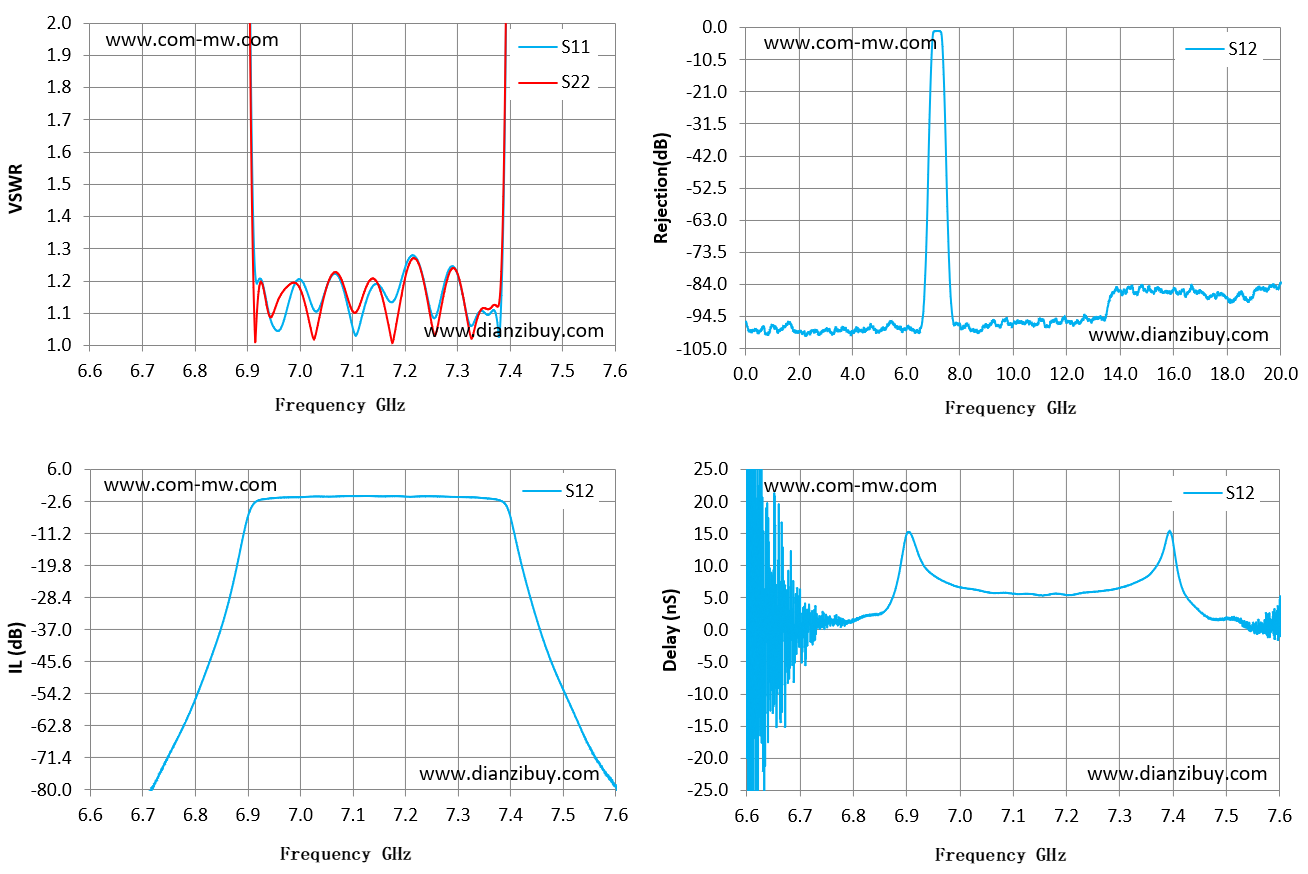

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 6.6 | 55.4 | 62.65 | -102.32 | -10.18 |
| 6.67 | 56.58 | 59.67 | -90.81 | -1.79 |
| 6.74 | 48.05 | 52.77 | -73.18 | 1.78 |
| 6.81 | 34.02 | 38.37 | -52 | 1.81 |
| 6.89 | 7.54 | 7.69 | -12.25 | 10.9 |
| 6.96 | 1.05 | 1.14 | -1.6 | 7.93 |
| 7.03 | 1.11 | 1.03 | -1.29 | 6.21 |
| 7.1 | 1.06 | 1.11 | -1.16 | 5.6 |
| 7.17 | 1.14 | 1.06 | -1.21 | 5.5 |
| 7.24 | 1.18 | 1.17 | -1.22 | 5.81 |
| 7.31 | 1.16 | 1.16 | -1.44 | 6.73 |
| 7.39 | 1.61 | 1.68 | -3.37 | 14.8 |
| 7.46 | 24.92 | 22.49 | -38.85 | 2.18 |
| 7.53 | 36.17 | 33.66 | -62.55 | 1.14 |
| 7.6 | 40.78 | 44.65 | -79.06 | 1.95 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
