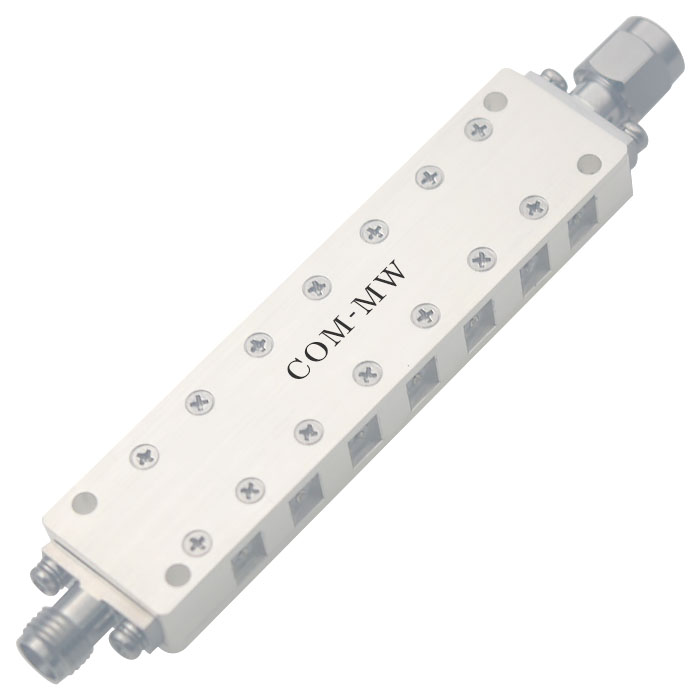

通带频率6.5~7.9GHz, DC-6GHz≥40dB, 8.1-18GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6.5 | ~ | 7.9 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-6 | GHz≥ | 40 | dB | ||
| 带外抑制 | 8-8.1 | GHz≥ | 20 | dB | ||
| 带外抑制 | 8.1-18 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.3 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | SMA-MF |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

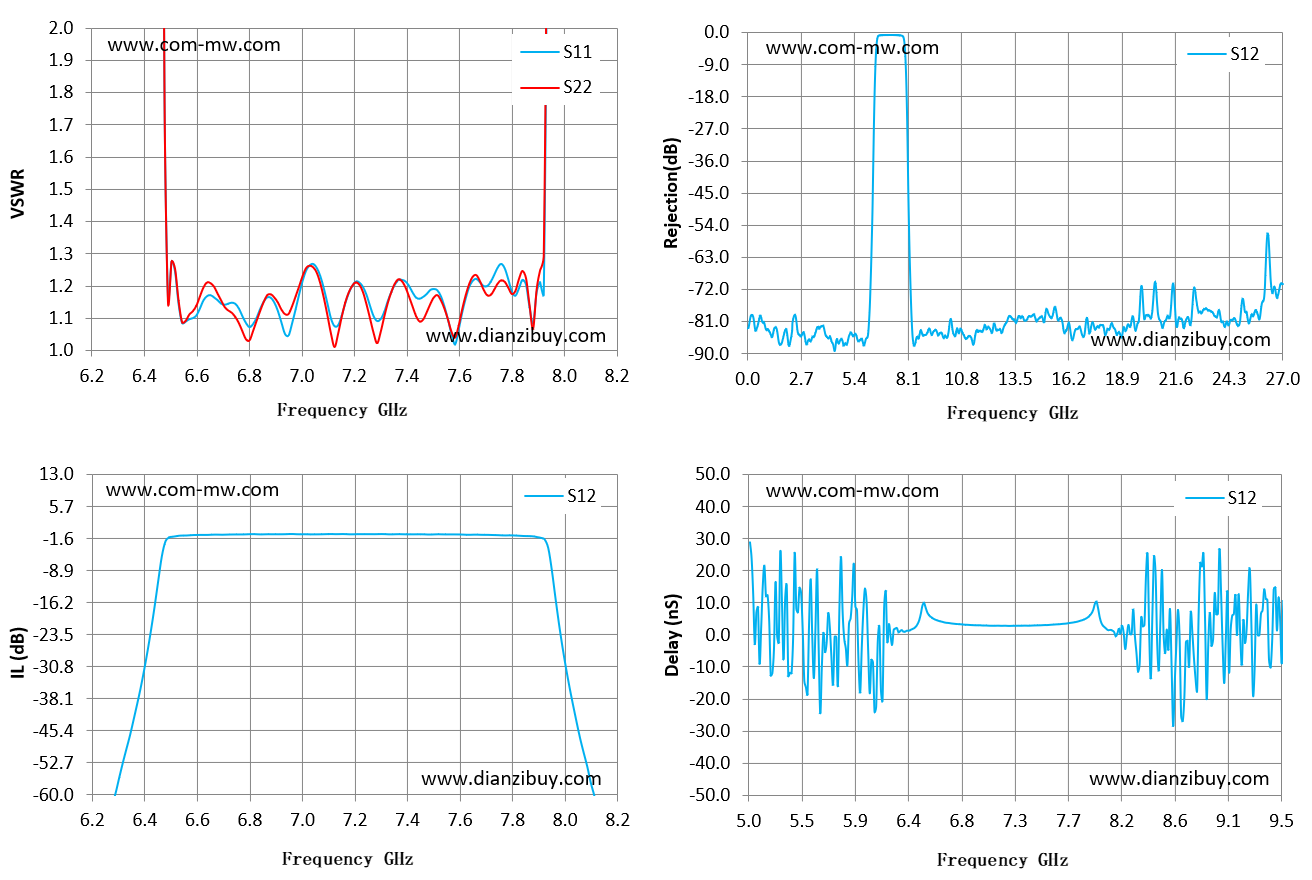

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 6.2 | 46.47 | 73.08 | -72.73 | -0.16 |
| 6.34 | 32.75 | 40.25 | -49.51 | 1.25 |
| 6.49 | 1.83 | 1.84 | -2.28 | 9.91 |
| 6.63 | 1.15 | 1.19 | -0.78 | 4.11 |
| 6.77 | 1.13 | 1.08 | -0.67 | 3.34 |
| 6.91 | 1.12 | 1.15 | -0.63 | 2.98 |
| 7.06 | 1.26 | 1.24 | -0.64 | 2.83 |
| 7.2 | 1.2 | 1.2 | -0.63 | 2.78 |
| 7.34 | 1.15 | 1.15 | -0.64 | 2.87 |
| 7.49 | 1.19 | 1.14 | -0.69 | 3.03 |
| 7.63 | 1.16 | 1.17 | -0.74 | 3.31 |
| 7.77 | 1.27 | 1.22 | -0.88 | 3.99 |
| 7.91 | 1.21 | 1.25 | -1.46 | 7.88 |
| 8.06 | 40.56 | 44.73 | -47.16 | 1.55 |
| 8.2 | 69.13 | 96.22 | -72.66 | -0.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
