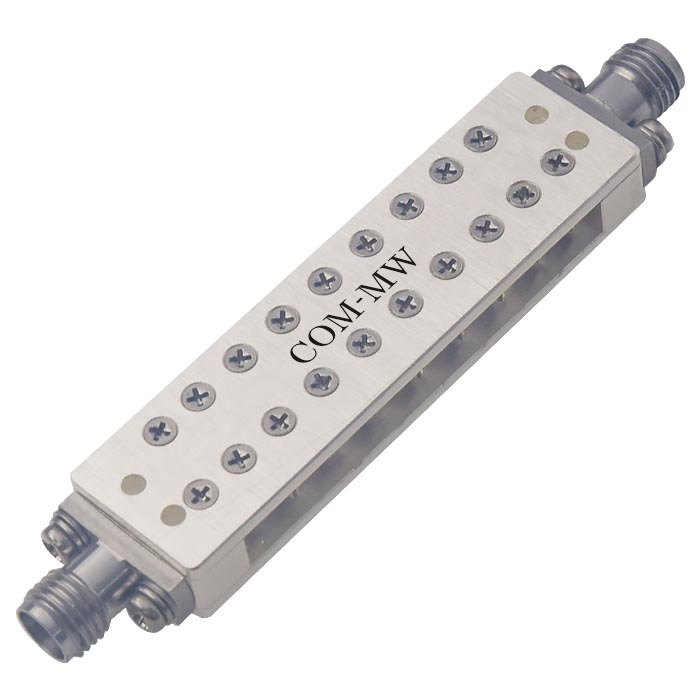

通带频率7.25~7.75GHz, DC-7GHz≥60dBc, 7.9-12GHz≥60dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.25 | ~ | 7.75 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-7 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 7.9-12 | GHz≥ | 60 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

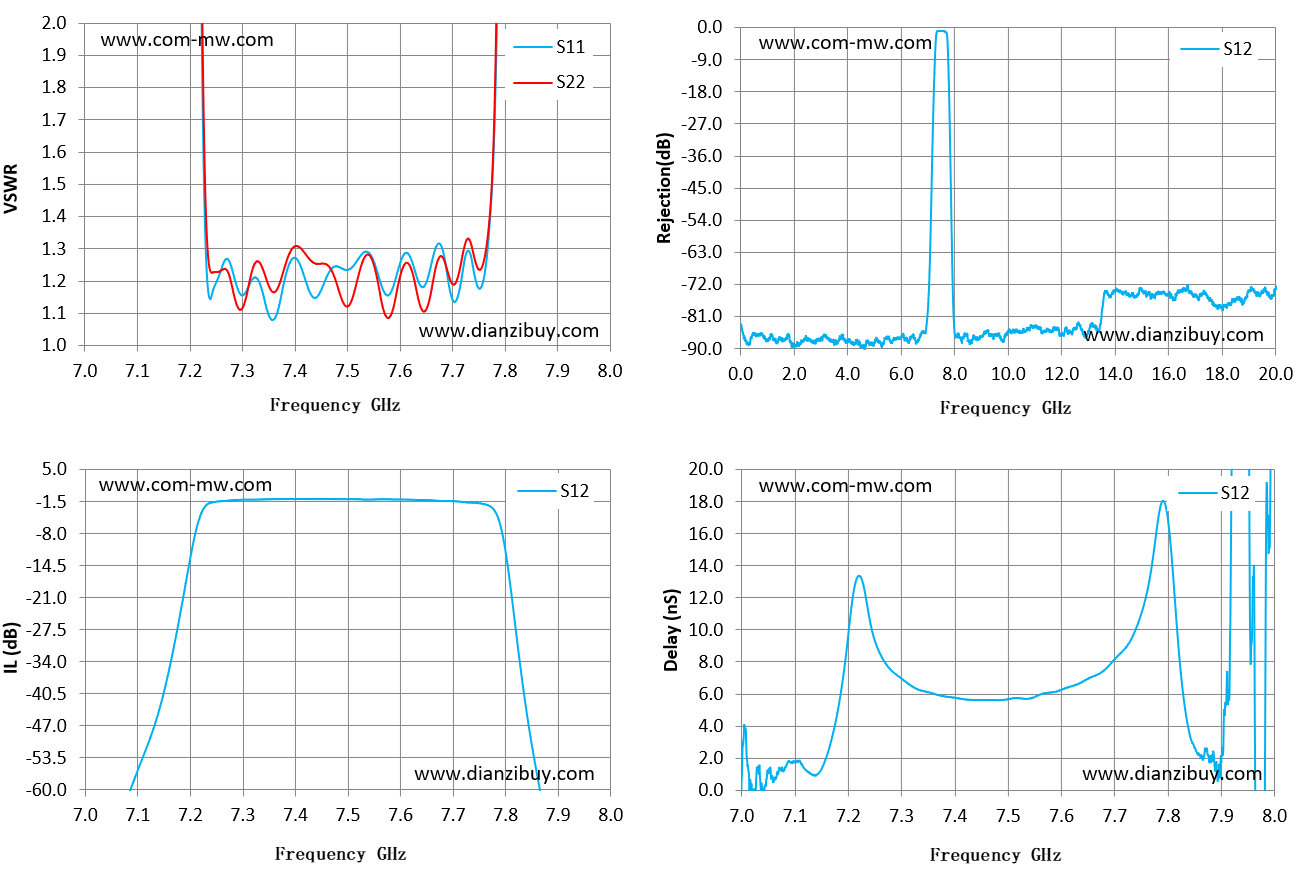

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 7.00 | 98.59 | 129.38 | -81.74 | 0.89 |
| 7.07 | 79.06 | 71.61 | -64.79 | 1.35 |
| 7.14 | 41.33 | 55.75 | -44.06 | 0.93 |
| 7.21 | 5.29 | 6.01 | -7.79 | 12.43 |
| 7.29 | 1.18 | 1.12 | -1.21 | 7.19 |
| 7.36 | 1.08 | 1.16 | -1.04 | 6.01 |
| 7.43 | 1.16 | 1.26 | -1.03 | 5.63 |
| 7.50 | 1.24 | 1.12 | -1.04 | 5.68 |
| 7.57 | 1.17 | 1.10 | -1.07 | 6.05 |
| 7.64 | 1.19 | 1.12 | -1.21 | 6.77 |
| 7.71 | 1.15 | 1.21 | -1.53 | 8.53 |
| 7.79 | 2.59 | 2.89 | -6.12 | 18.05 |
| 7.86 | 28.69 | 27.26 | -56.99 | 2.11 |
| 7.93 | 46.44 | 43.11 | -84.66 | 29.11 |
| 8.00 | 64.44 | 52.98 | -86.29 | 60.95 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
