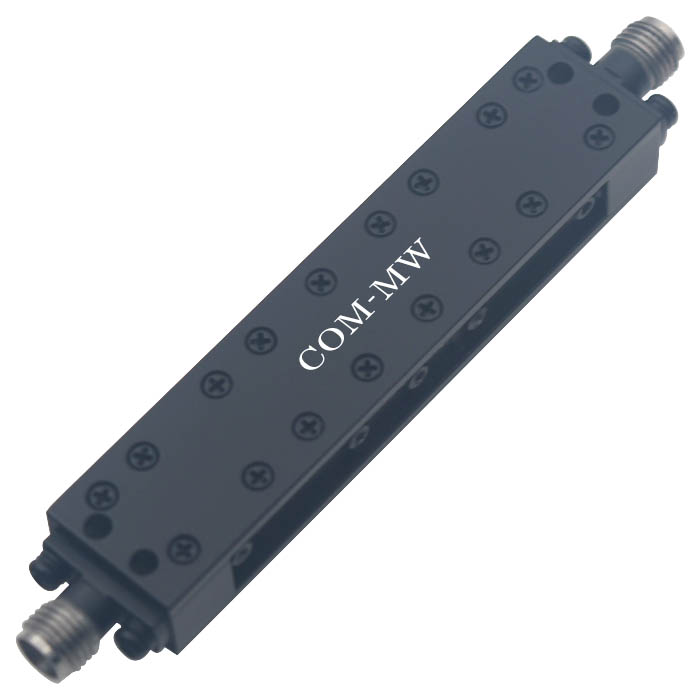

通带频率 6.4~8.6GHz, DC-5.6GHz≥60dB, 9-10GHz≥70dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6.4 | ~ | 8.6 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-5.6 | GHz≥ | 60 | dB | ||
| 带外抑制 | 9-10 | GHz≥ | 70 | dB | ||
| 带外抑制 | 10-12 | GHz≥ | 85 | dB | ||
| 通带驻波 | / | / | 1.3 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 室外防水 |

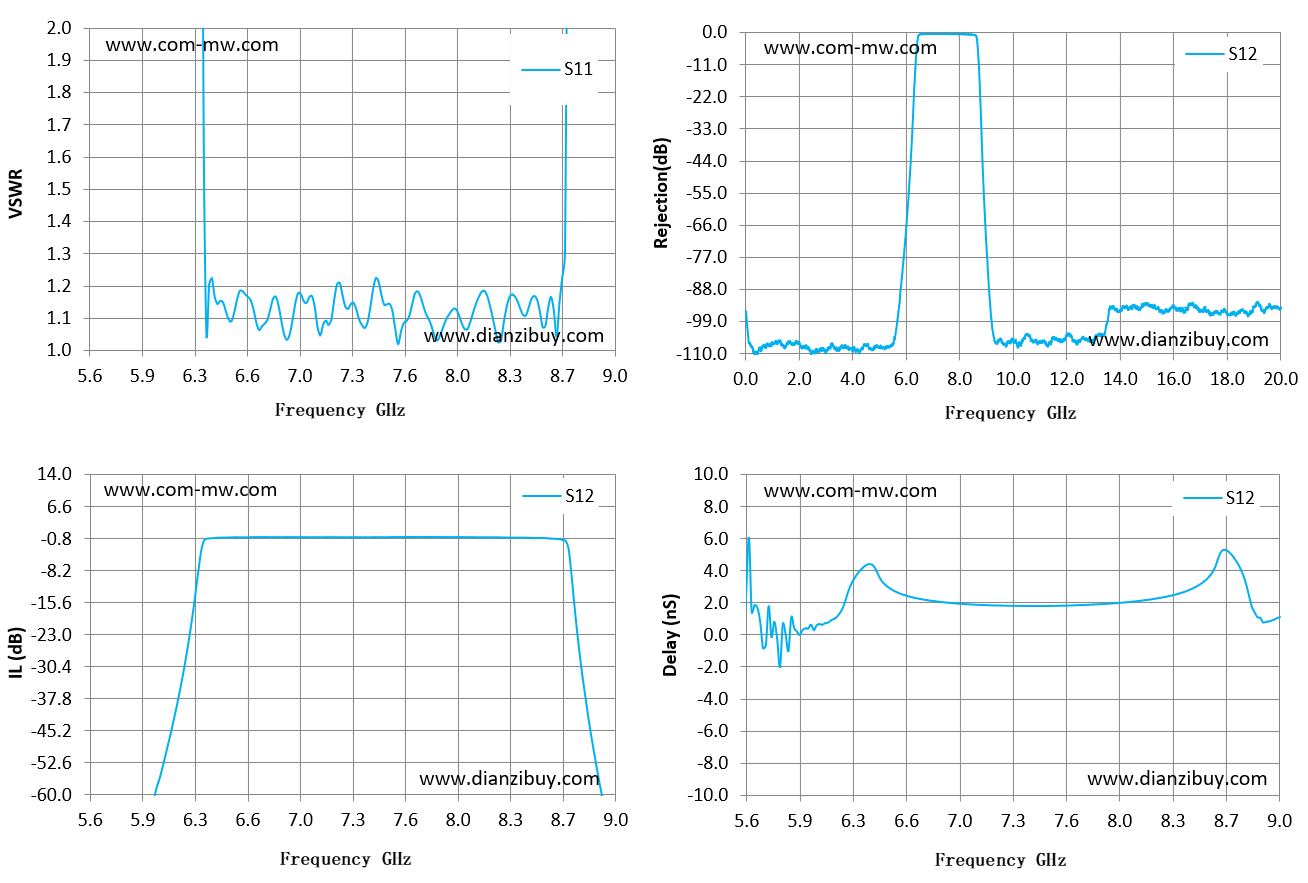

| Frequency GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
| 5.60 | 1352.11 | -92.14 | 2.51 |
| 5.84 | 150.75 | -77.35 | 0.67 |
| 6.09 | 47.64 | -51.53 | 0.64 |
| 6.33 | 4.19 | -3.84 | 3.97 |
| 6.57 | 1.19 | -0.50 | 2.63 |
| 6.81 | 1.17 | -0.45 | 2.11 |
| 7.06 | 1.14 | -0.47 | 1.90 |
| 7.30 | 1.15 | -0.47 | 1.83 |
| 7.54 | 1.15 | -0.46 | 1.82 |
| 7.79 | 1.12 | -0.42 | 1.89 |
| 8.03 | 1.07 | -0.45 | 2.06 |
| 8.27 | 1.03 | -0.52 | 2.37 |
| 8.51 | 1.16 | -0.64 | 3.21 |
| 8.76 | 19.66 | -22.04 | 4.15 |
| 9.00 | 79.69 | -75.38 | 1.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
