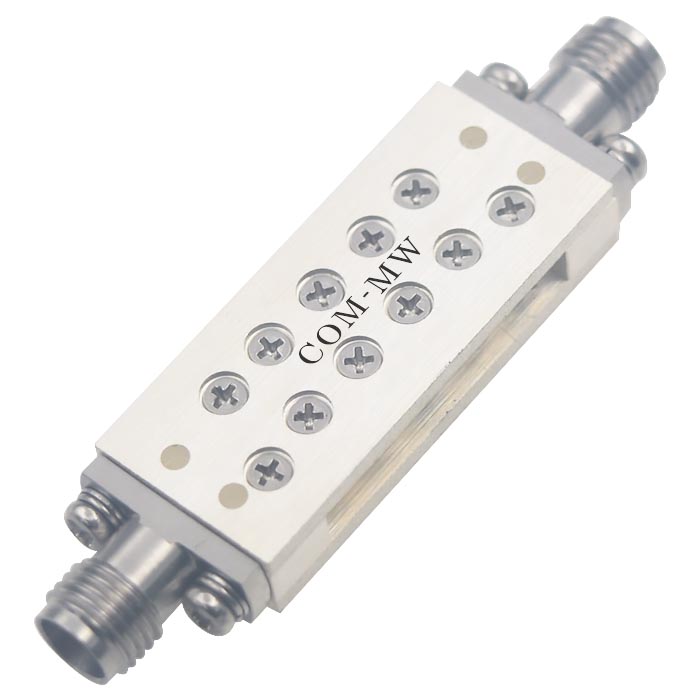

通带频率6~9GHz, DC-5GHz≥70dB, 10-18GHz≥70dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 6 | ~ | 9 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-5 | GHz≥ | 70 | dB | ||
| 带外抑制 | 10-18 | GHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |

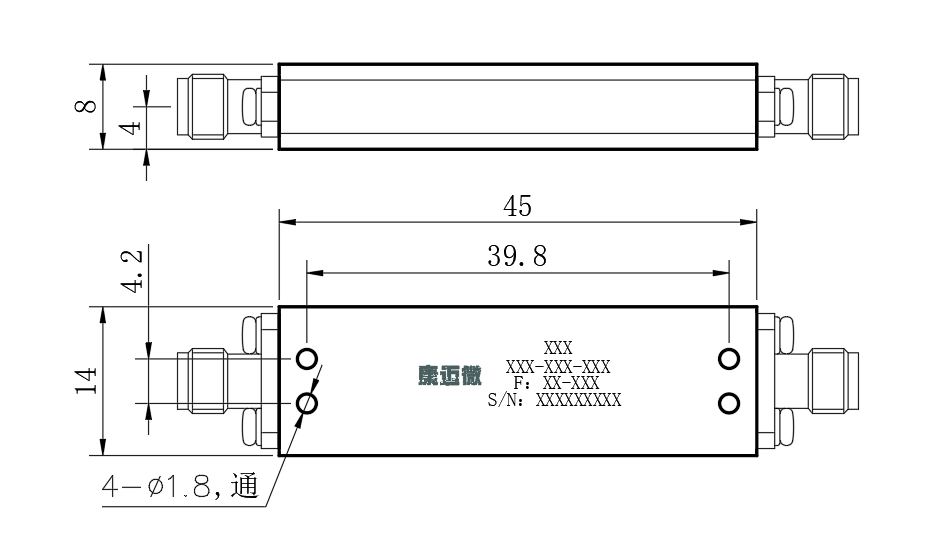

| 接口形式 | SMA-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

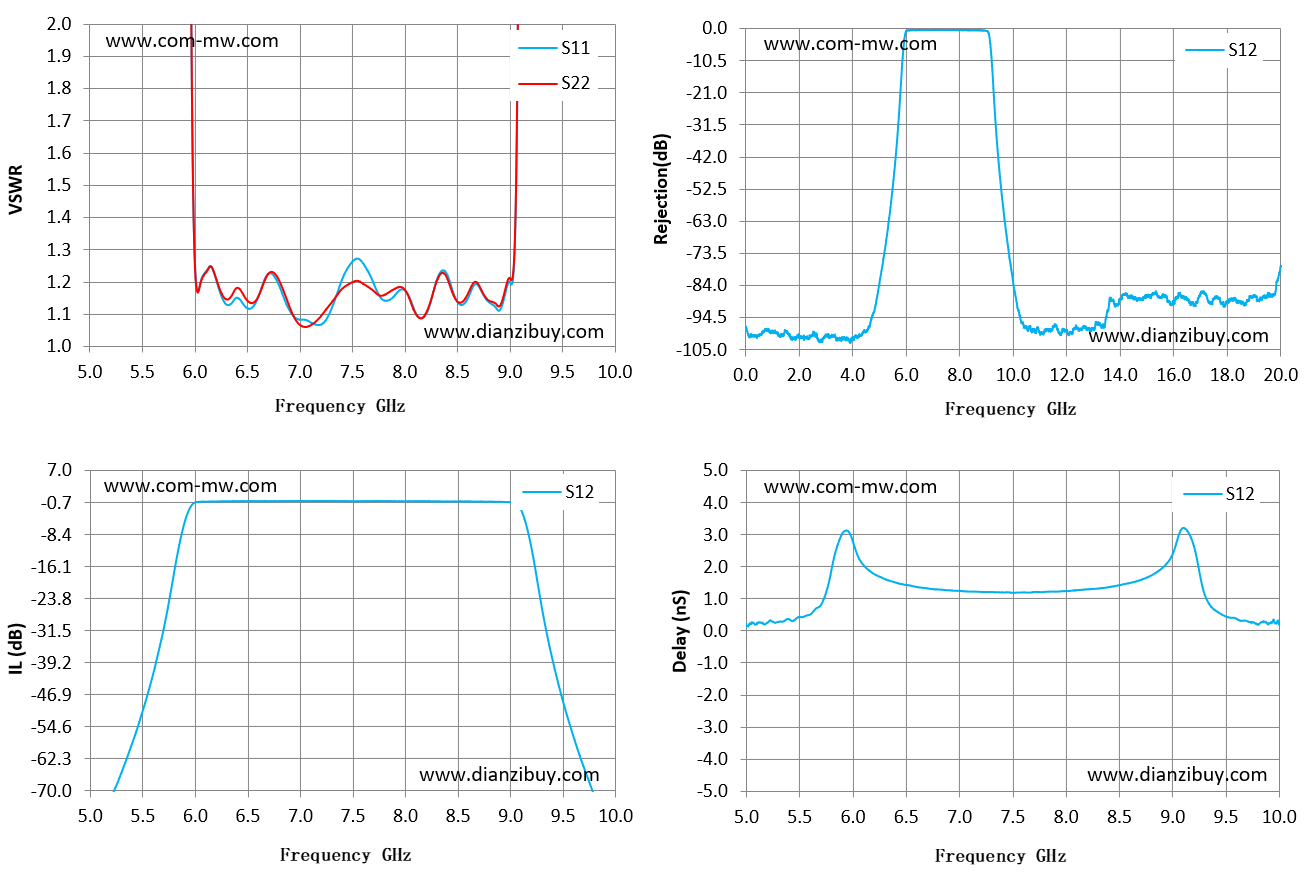

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 5 | 128.57 | 93.77 | -82.77 | 0.2 |
| 5.36 | 100.75 | 76.61 | -61.61 | 0.31 |
| 5.71 | 57.56 | 53.18 | -30.08 | 0.85 |
| 6.07 | 1.21 | 1.21 | -0.55 | 2.19 |
| 6.43 | 1.15 | 1.18 | -0.43 | 1.48 |
| 6.79 | 1.2 | 1.22 | -0.41 | 1.29 |
| 7.14 | 1.07 | 1.07 | -0.37 | 1.22 |
| 7.5 | 1.26 | 1.2 | -0.43 | 1.19 |
| 7.86 | 1.15 | 1.17 | -0.4 | 1.23 |
| 8.21 | 1.1 | 1.11 | -0.44 | 1.3 |
| 8.57 | 1.13 | 1.15 | -0.48 | 1.47 |
| 8.93 | 1.13 | 1.14 | -0.59 | 2.04 |
| 9.29 | 39.35 | 35.34 | -24.66 | 1.28 |
| 9.64 | 55.78 | 44.94 | -60.12 | 0.31 |
| 10 | 54.79 | 47.99 | -83.13 | 0.21 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
