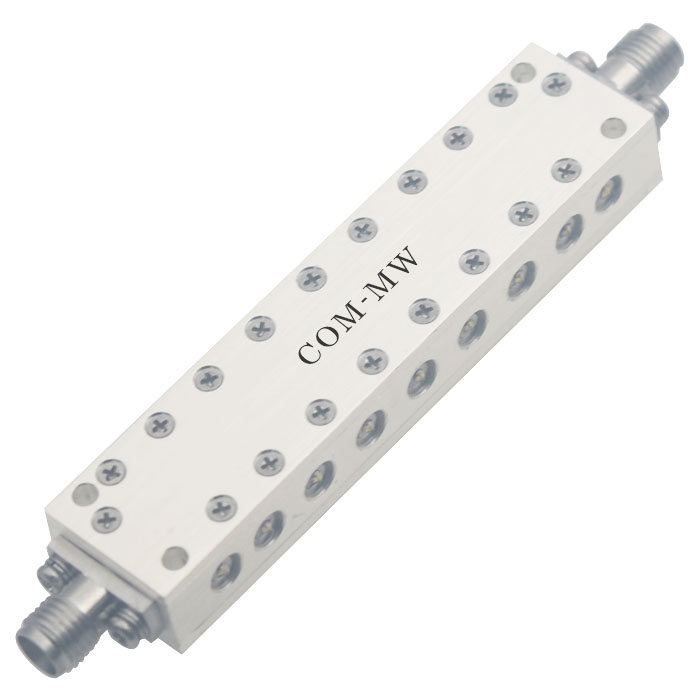

通带频率 7.9~8.4GHz, 7-7.75GHz≥18dBc, 8.57-8.7GHz≥30dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.9 | ~ | 8.4 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-7 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 7-7.75 | GHz≥ | 18 | dBc | ||
| 带外抑制 | 8.57-8.7 | GHz≥ | 30 | dBc | ||
| 带外抑制 | 8.7-12 | GHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.25 |

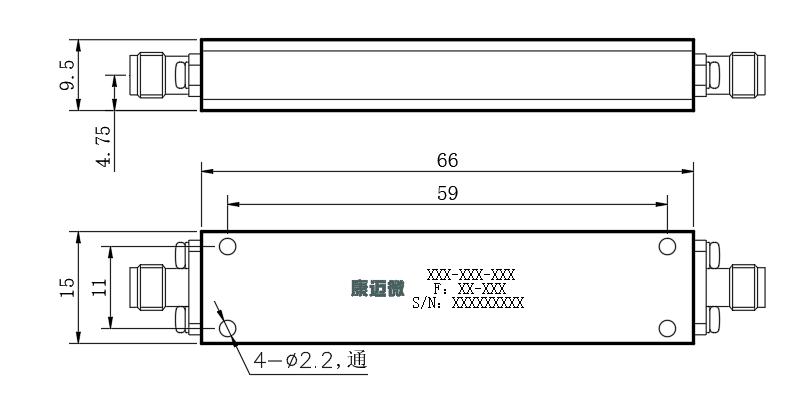

| 接口形式 | SMA-F可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤0.8ns@带内任意40M |
| 工作温度 | -40~+70℃设计保证 |

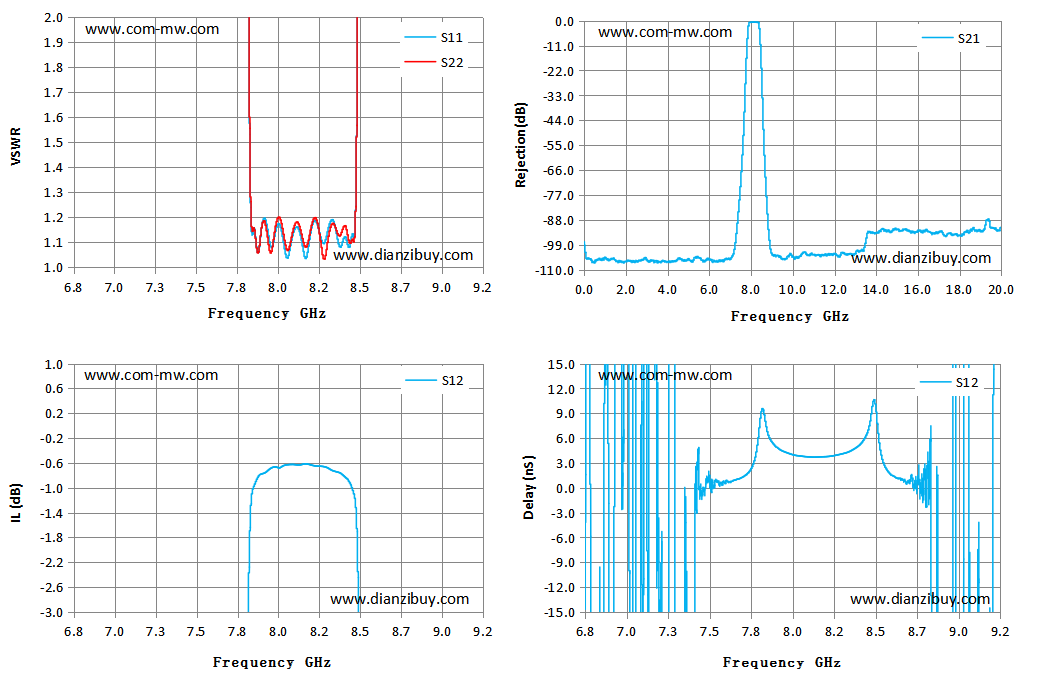

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 6.80 | 317.55 | 638.14 | -85.21 | -97.66 | -14.65 |
| 6.97 | 214.94 | 692.86 | -86.64 | -106.25 | -9.40 |
| 7.14 | 176.10 | 342.28 | -87.00 | -105.16 | -5.76 |
| 7.31 | 151.72 | 218.85 | -87.08 | -106.07 | 128.87 |
| 7.49 | 97.22 | 108.69 | -75.66 | -106.81 | -0.17 |
| 7.66 | 55.05 | 54.03 | -49.89 | -105.26 | 0.86 |
| 7.83 | 2.16 | 2.18 | -2.28 | -105.96 | 9.51 |
| 8.00 | 1.17 | 1.20 | -0.68 | -106.61 | 3.98 |
| 8.17 | 1.04 | 1.08 | -0.62 | -104.96 | 3.74 |
| 8.34 | 1.16 | 1.16 | -0.74 | -105.92 | 4.49 |
| 8.51 | 19.72 | 18.91 | -18.14 | -106.02 | 4.35 |
| 8.69 | 70.93 | 76.74 | -67.20 | -106.53 | 1.28 |
| 8.86 | 97.45 | 123.36 | -85.87 | -105.40 | -98.42 |
| 9.03 | 130.03 | 156.23 | -85.07 | -82.06 | -28.34 |
| 9.20 | 124.13 | 160.94 | -92.47 | -0.71 | 304.45 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
提供技术要求，工程师 1 个工作日内响应。
