通带频率7.9~8.4GHz, DC-7.75GHz≥60dBc, 8.55-20GHz≥55dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.9 | ~ | 8.4 | GHz |
| 通带损耗 | / | / | 2.8 | dB | ||
| 带外抑制 | DC-7.75 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 8.55-20 | GHz≥ | 55 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

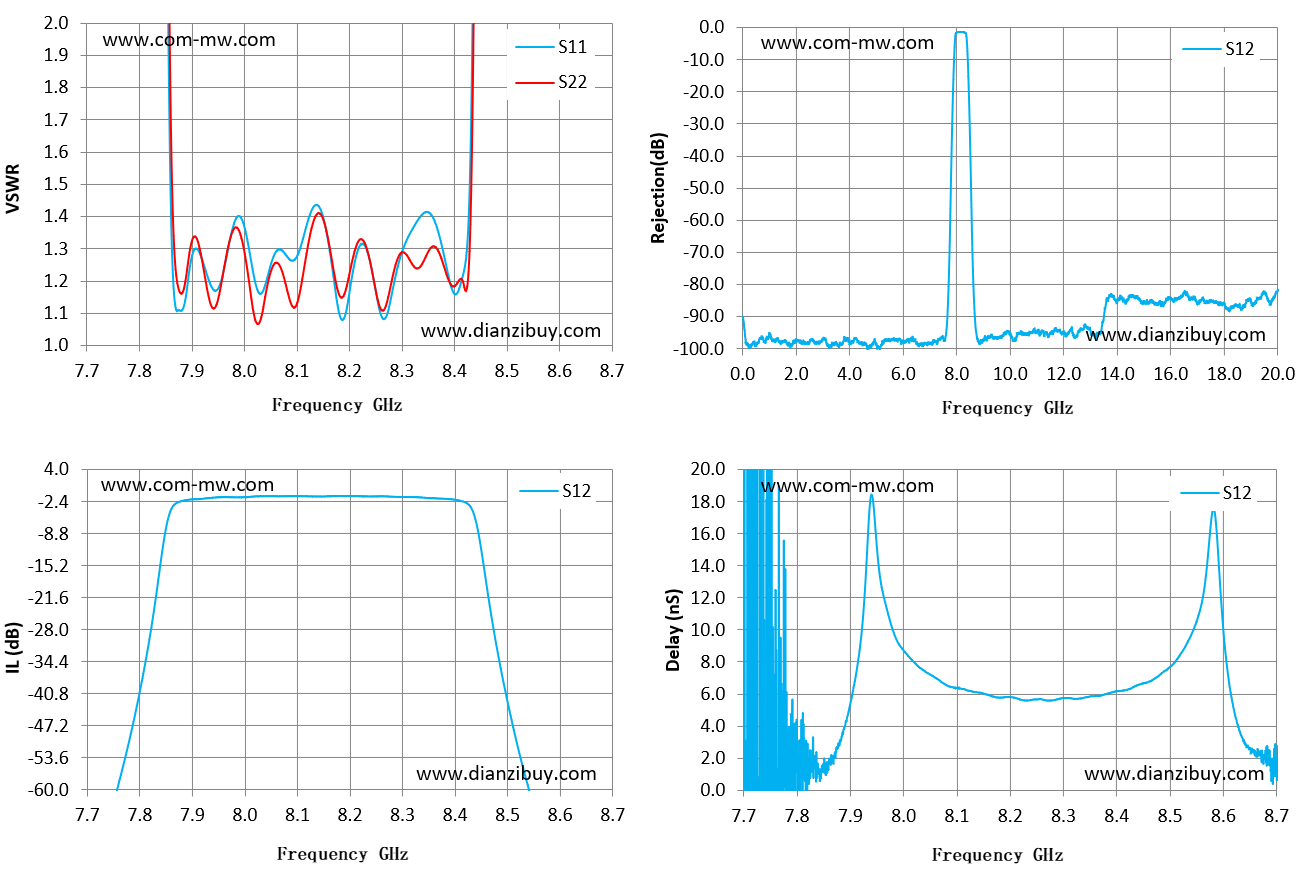

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 7.70 | 50.57 | 70.52 | -80.17 | 202.53 |
| 7.77 | 32.91 | 46.05 | -54.29 | -1.10 |
| 7.84 | 6.49 | 8.40 | -14.12 | 1.12 |
| 7.91 | 1.30 | 1.33 | -1.85 | 7.07 |
| 7.99 | 1.40 | 1.35 | -1.50 | 9.16 |
| 8.06 | 1.29 | 1.26 | -1.28 | 7.00 |
| 8.13 | 1.43 | 1.38 | -1.32 | 6.14 |
| 8.20 | 1.16 | 1.22 | -1.23 | 5.81 |
| 8.27 | 1.09 | 1.13 | -1.31 | 5.58 |
| 8.34 | 1.41 | 1.26 | -1.55 | 5.77 |
| 8.41 | 1.18 | 1.20 | -2.17 | 6.19 |
| 8.49 | 24.84 | 20.41 | -37.17 | 7.43 |
| 8.56 | 46.76 | 34.34 | -66.57 | 11.72 |
| 8.63 | 56.71 | 50.25 | -88.09 | 3.74 |
| 8.70 | 72.94 | 53.49 | -96.38 | 1.82 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
