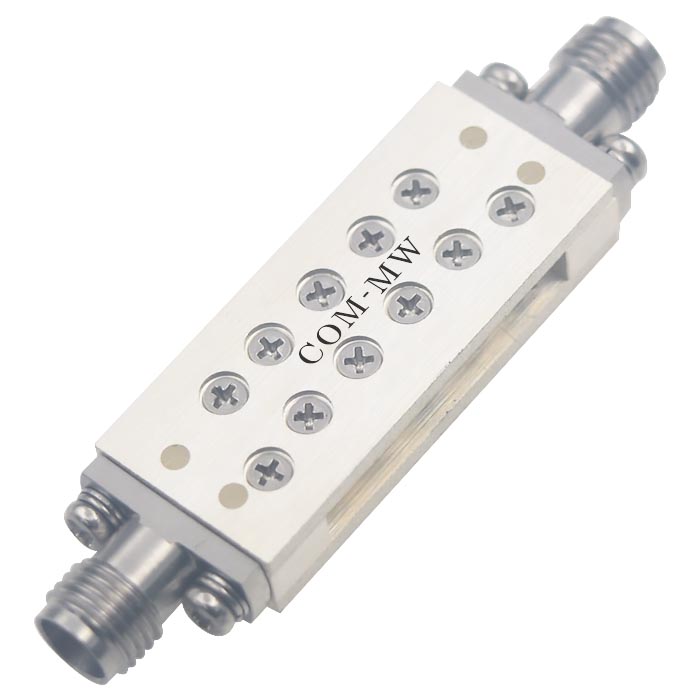

通带频率 7.7~9GHz, DC-6.9GHz≥60dBc, 9.8-20GHz≥60dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.7 | ~ | 9 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-6.9 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 9.8-20 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 7.3 | GHz≥ | 35 | dB | ||
| 带外抑制 | 9.5 | GHz≥ | 35 | dB | ||
| 通带驻波 | / | / | 1.6 |
| 接口形式 | SMA-F可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤0.9ns |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

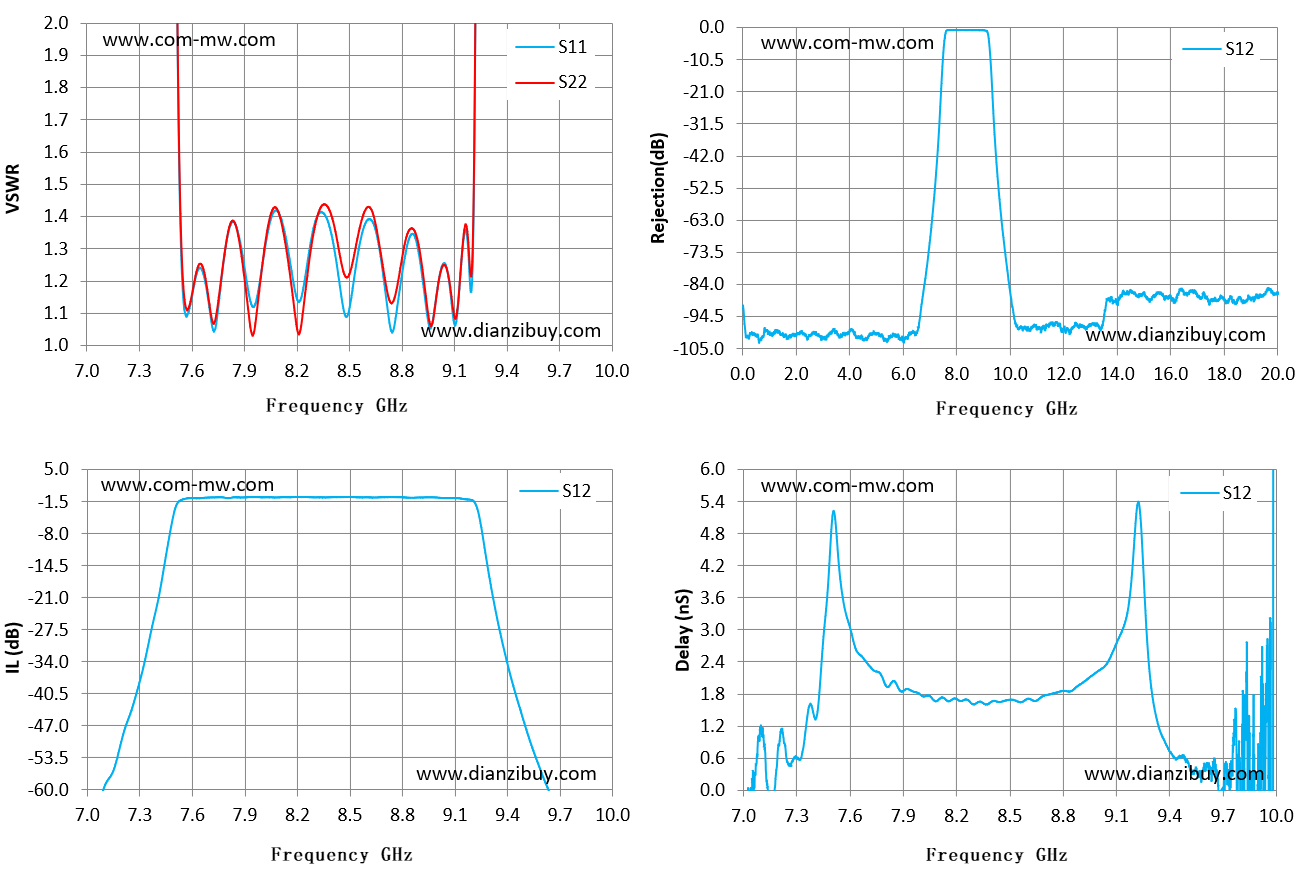

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 7.00 | 90.37 | 108.43 | -68.78 | -4.80 |
| 7.21 | 68.60 | 59.81 | -48.36 | 1.13 |
| 7.43 | 22.55 | 21.65 | -16.86 | 2.02 |
| 7.64 | 1.24 | 1.25 | -0.81 | 2.58 |
| 7.86 | 1.36 | 1.35 | -0.63 | 1.98 |
| 8.07 | 1.42 | 1.43 | -0.68 | 1.68 |
| 8.29 | 1.35 | 1.34 | -0.66 | 1.60 |
| 8.50 | 1.12 | 1.22 | -0.56 | 1.69 |
| 8.71 | 1.15 | 1.18 | -0.59 | 1.78 |
| 8.93 | 1.16 | 1.18 | -0.66 | 2.05 |
| 9.14 | 1.26 | 1.27 | -0.93 | 3.04 |
| 9.36 | 36.09 | 33.72 | -28.54 | 0.99 |
| 9.57 | 46.45 | 45.01 | -54.30 | 0.35 |
| 9.79 | 44.55 | 70.67 | -72.72 | 0.65 |
| 10.00 | 53.10 | 69.18 | -86.61 | 226.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
提供技术要求，工程师 1 个工作日内响应。
