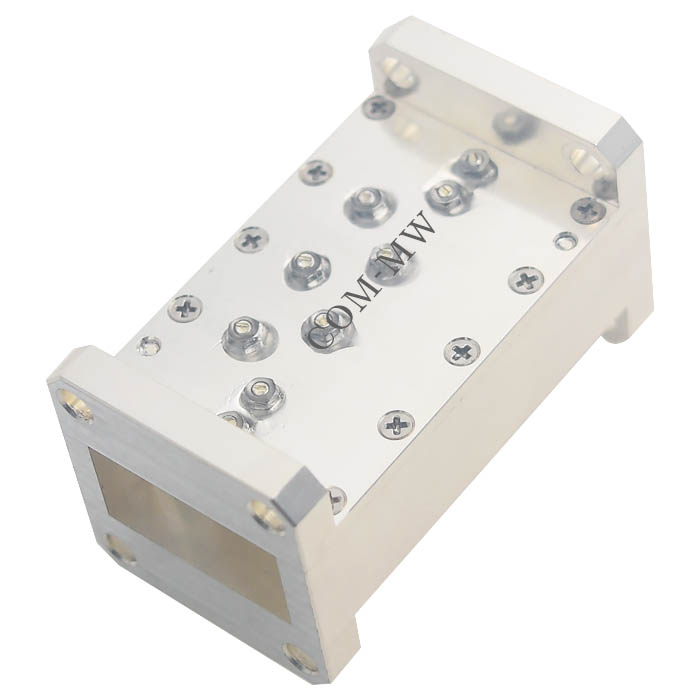

通带频率 11.4~11.6GHz, DC-11GHz≥35dBc, 12-15GHz≥35dBc, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 11.4 | ~ | 11.6 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-11 | GHz≥ | 35 | dBc | ||
| 带外抑制 | 12-15 | GHz≥ | 35 | dBc | ||
| 通带驻波 | / | / | 1.25 |
| 接口形式 | 波导口 |
| 波导口型号 | WR75orBJ120 |
| 波导法兰型号 | 非标法兰 |
| 表面 | 镀银 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

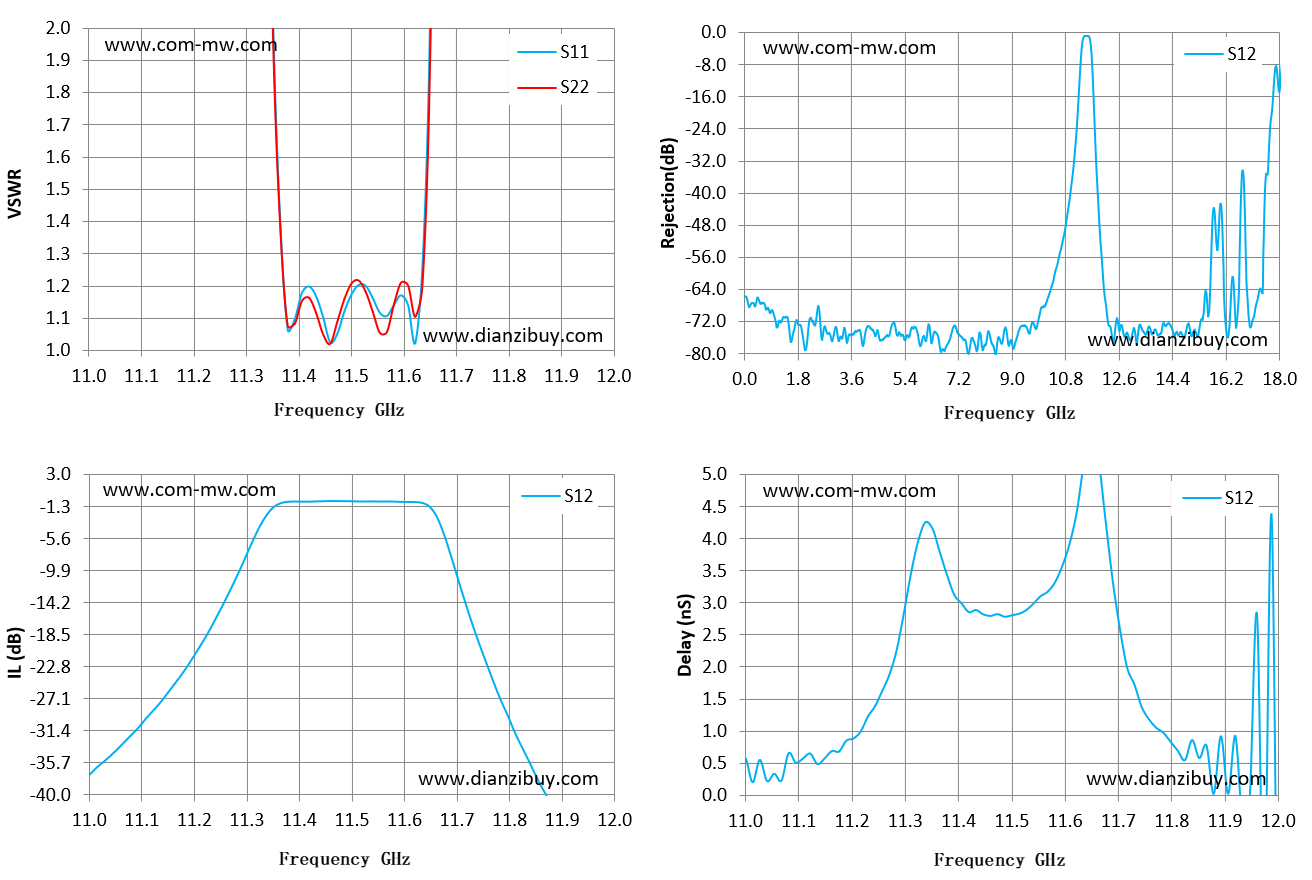

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 11.00 | 69.46 | 128.27 | -38.05 | 0.44 |
| 11.07 | 43.37 | 83.36 | -32.81 | 0.22 |
| 11.14 | 41.59 | 58.23 | -27.57 | 0.48 |
| 11.21 | 31.12 | 37.80 | -20.92 | 0.88 |
| 11.29 | 14.33 | 13.69 | -10.17 | 2.26 |
| 11.36 | 1.96 | 1.91 | -1.31 | 4.14 |
| 11.43 | 1.20 | 1.16 | -0.62 | 2.85 |
| 11.50 | 1.18 | 1.21 | -0.57 | 2.80 |
| 11.57 | 1.11 | 1.06 | -0.60 | 3.17 |
| 11.64 | 1.25 | 1.20 | -0.81 | 5.17 |
| 11.71 | 24.62 | 24.14 | -11.16 | 2.57 |
| 11.79 | 98.32 | 265.99 | -27.32 | 0.97 |
| 11.86 | 149.41 | 223.22 | -37.57 | 0.57 |
| 11.93 | 106.18 | 1799.71 | -46.76 | 0.91 |
| 12.00 | 95.48 | 6843.26 | -56.67 | -2.89 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
