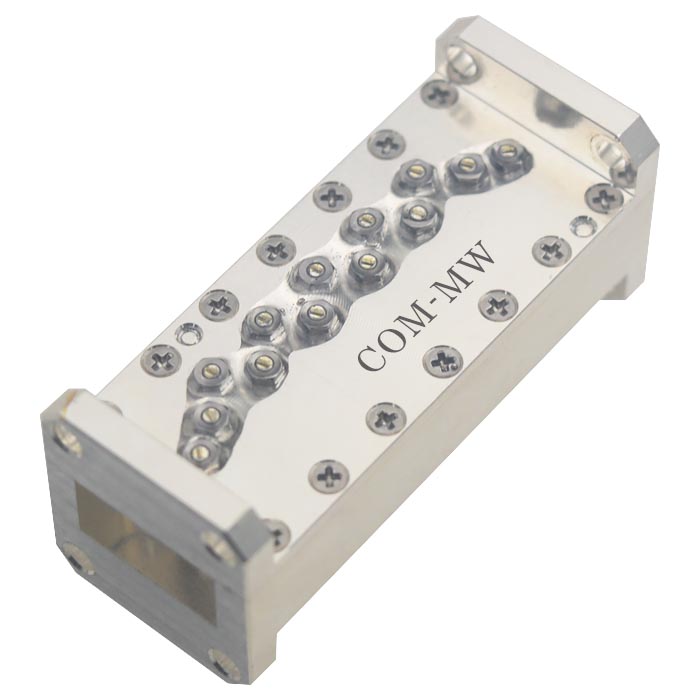

通带频率 16.75~17.25GHz, DC-16.4GHz≥35dBc, 17.6-22GHz≥35dBc, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 16.75 | ~ | 17.25 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-16.4 | GHz≥ | 35 | dBc | ||
| 带外抑制 | 17.6-22 | GHz≥ | 35 | dBc | ||
| 通带驻波 | / | / | 1.25 |

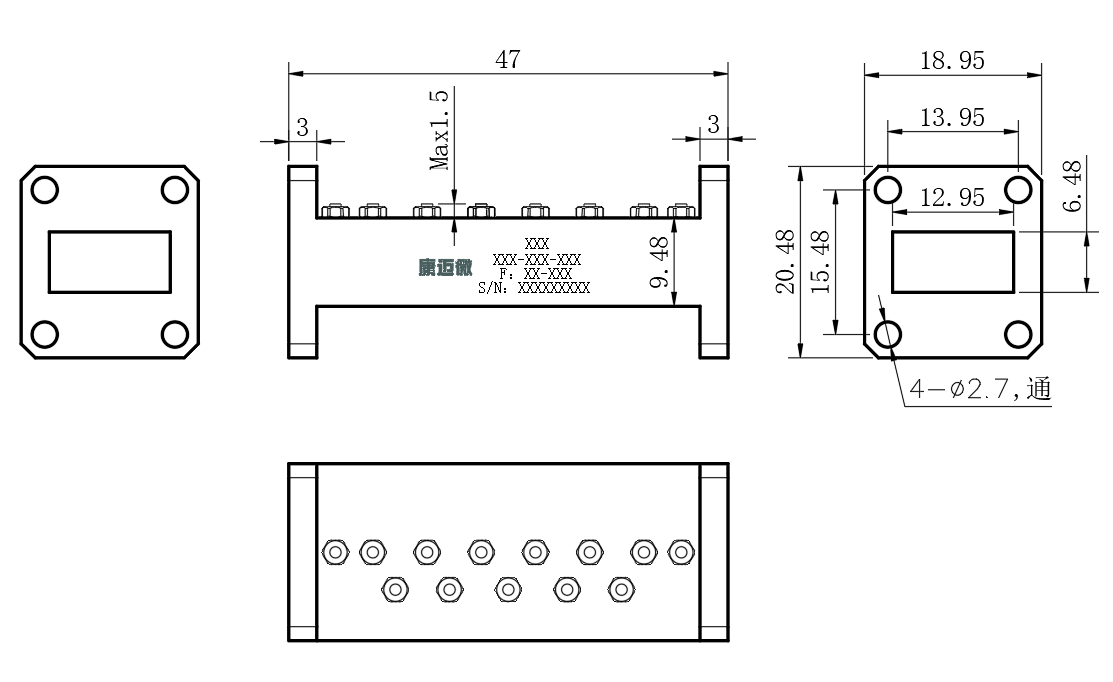

| 接口形式 | 波导口 |
| 波导口型号 | WR51orBJ180 |
| 波导法兰型号 | 非标法兰 |
| 表面 | 镀银 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

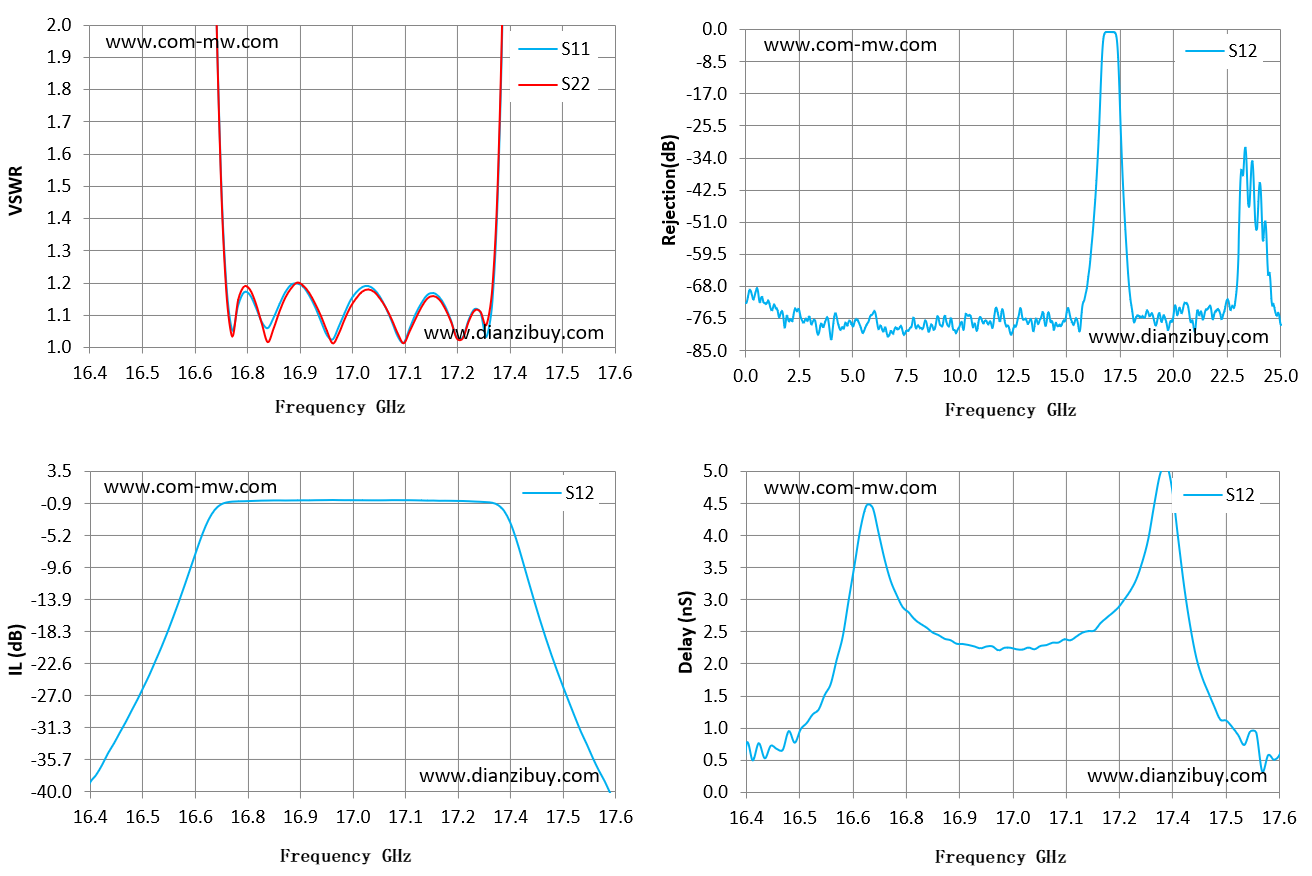

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 16.40 | 186.53 | 230.22 | -40.29 | -0.09 |
| 16.49 | 415.75 | 309.17 | -30.47 | 0.66 |
| 16.57 | 113.79 | 261.01 | -20.35 | 1.29 |
| 16.66 | 6.38 | 6.69 | -4.82 | 4.12 |
| 16.74 | 1.13 | 1.15 | -0.47 | 3.07 |
| 16.83 | 1.09 | 1.06 | -0.34 | 2.49 |
| 16.91 | 1.16 | 1.17 | -0.33 | 2.29 |
| 17.00 | 1.15 | 1.13 | -0.31 | 2.25 |
| 17.09 | 1.08 | 1.09 | -0.31 | 2.33 |
| 17.17 | 1.14 | 1.13 | -0.35 | 2.48 |
| 17.26 | 1.03 | 1.03 | -0.42 | 3.00 |
| 17.34 | 1.53 | 1.56 | -1.00 | 4.97 |
| 17.43 | 47.03 | 48.05 | -16.47 | 1.78 |
| 17.51 | 164.86 | 177.51 | -29.89 | 0.88 |
| 17.60 | 296.15 | 3186.16 | -40.27 | 0.50 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
