通带频率 25~27.5GHz,23-23.6GHz≥45dB,28.9-30GHz≥43dB,波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 25 | ~ | 27.5 | GHz |
| 通带损耗 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-23 | GHz≥ | 60 | dB | ||
| 带外抑制 | 23-23.6 | GHz≥ | 45 | dB | ||
| 带外抑制 | 28.9-30 | GHz≥ | 43 | dB | ||
| 带外抑制 | 30-40 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.25 |
| 接口形式 | 波导口 |
| 波导口型号 | WR34orBJ260 |
| 波导法兰型号 | FBM260 |
| 表面 | 镀银 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

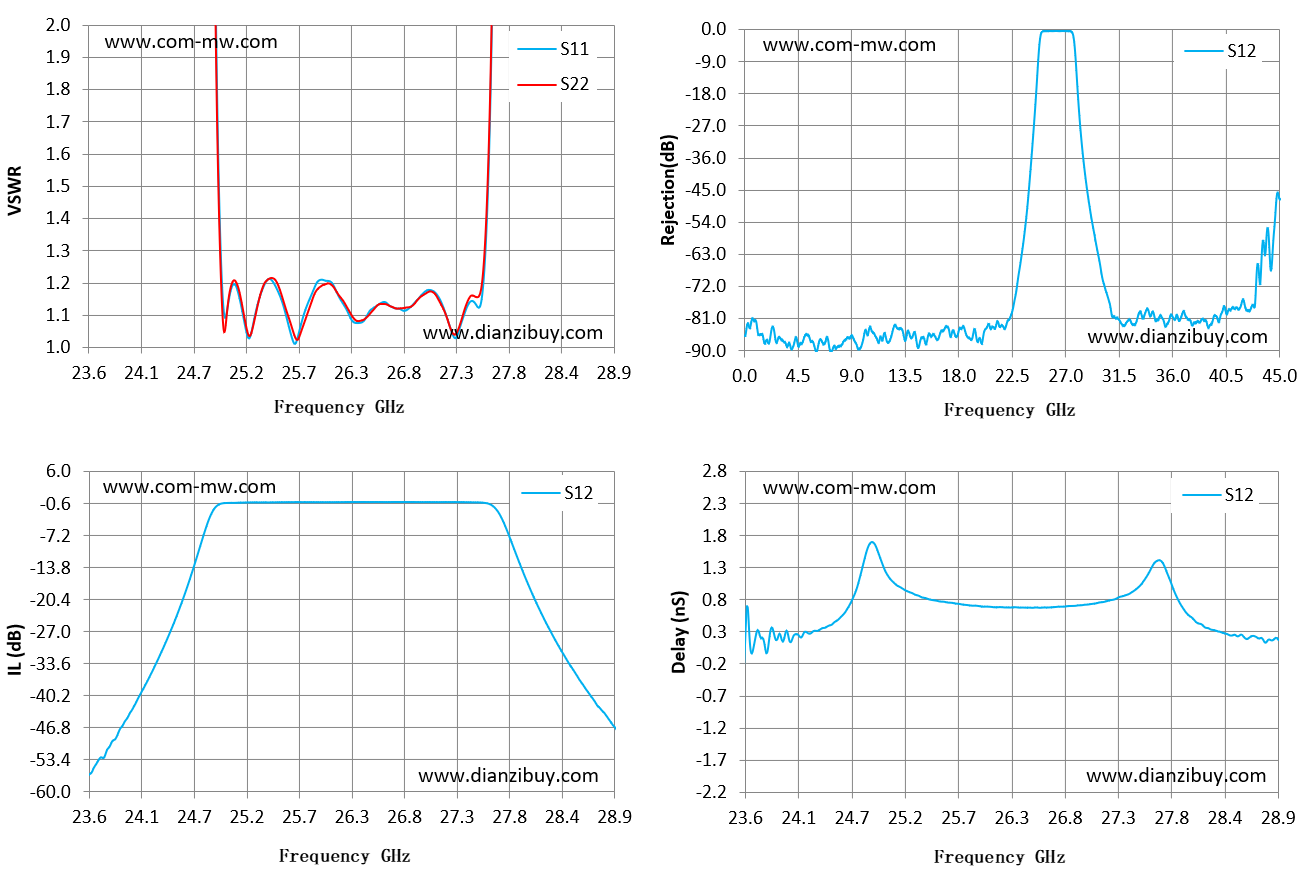

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 23.60 | 264.90 | 66.21 | -56.46 | 0.05 |
| 23.98 | 210.96 | 70.77 | -45.04 | 0.15 |
| 24.36 | 198.53 | 82.40 | -29.63 | 0.35 |
| 24.74 | 16.88 | 13.49 | -7.93 | 1.14 |
| 25.11 | 1.16 | 1.18 | -0.36 | 1.02 |
| 25.49 | 1.19 | 1.21 | -0.28 | 0.79 |
| 25.87 | 1.18 | 1.16 | -0.26 | 0.71 |
| 26.25 | 1.09 | 1.10 | -0.23 | 0.68 |
| 26.63 | 1.13 | 1.13 | -0.23 | 0.68 |
| 27.01 | 1.18 | 1.17 | -0.24 | 0.72 |
| 27.39 | 1.10 | 1.11 | -0.27 | 0.87 |
| 27.76 | 5.30 | 5.52 | -3.57 | 1.35 |
| 28.14 | 129.62 | 168.23 | -22.27 | 0.41 |
| 28.52 | 351.01 | 1605.63 | -35.98 | 0.24 |
| 28.90 | 681.74 | 564.01 | -46.72 | 0.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
