通带频率 3.7~4.2GHz,3.2-3.6GHz≥65dB,4.4-5GHz≥65dB,波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，大功率，高矩形系数。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.7 | ~ | 4.2 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 中心损耗 | / | / | 0.5 | dB | ||
| 带外抑制 | 3.2-3.6 | GHz≥ | 65 | dB | ||
| 带外抑制 | 4.4-5 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.4 |
| 接口形式 | 波导口 |

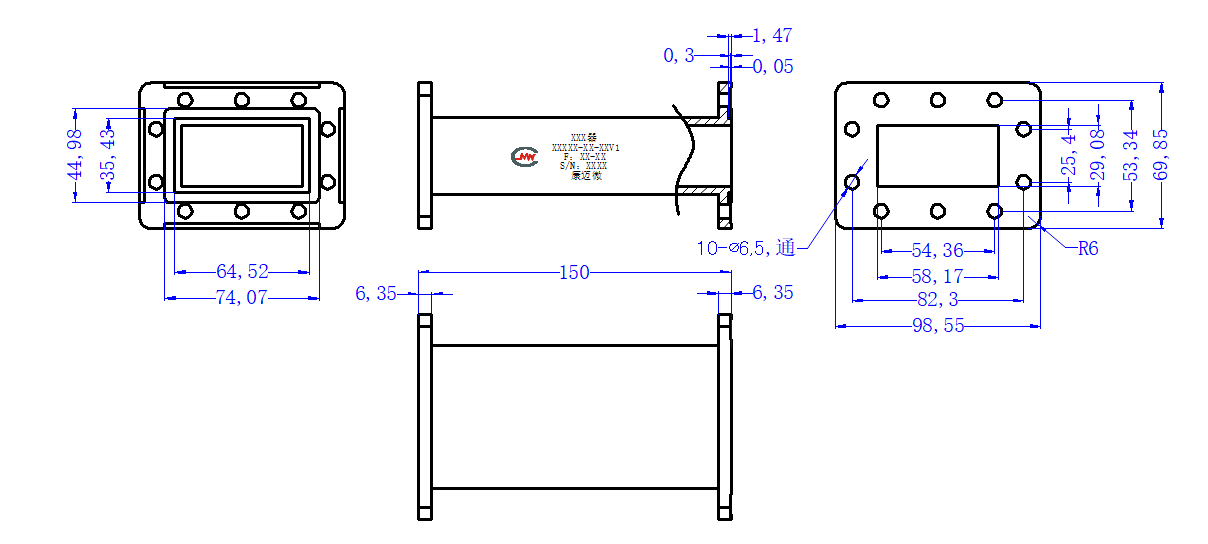

| 波导法兰型号 | CPR229g/CPR229f |

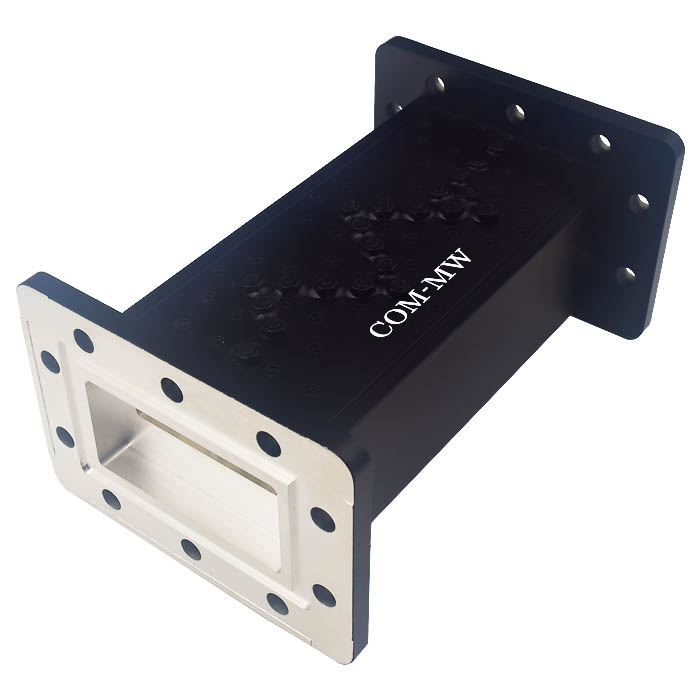

| 表面 | 黑色烤漆 |
| 功率容量 | 200W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | CPR229g(槽)/CPR229f(平) |

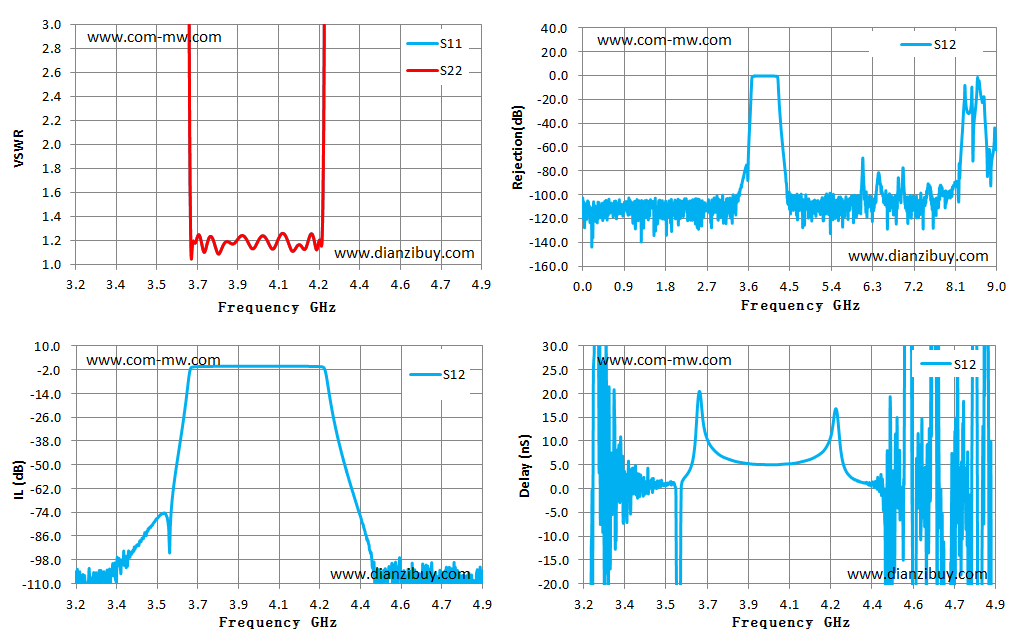

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 3.20 | 4193.30 | 4193.30 | -103.98 | -104.18 | -178.52 |
| 3.32 | 7285.94 | 7285.94 | -107.73 | -114.05 | -5.45 |
| 3.44 | 5911.68 | 5911.68 | -93.71 | -112.44 | 0.80 |
| 3.56 | 598.25 | 598.25 | -74.62 | -108.31 | 0.92 |
| 3.69 | 1.14 | 1.14 | -0.60 | -110.01 | 16.45 |
| 3.81 | 1.12 | 1.12 | -0.25 | -116.94 | 6.00 |
| 3.93 | 1.16 | 1.16 | -0.22 | -116.26 | 5.07 |
| 4.05 | 1.21 | 1.21 | -0.24 | -104.83 | 5.22 |
| 4.17 | 1.17 | 1.17 | -0.30 | -116.09 | 7.09 |
| 4.29 | 159.50 | 159.50 | -33.55 | -69.61 | 3.14 |
| 4.41 | 853.19 | 853.19 | -85.07 | -0.31 | 0.98 |
| 4.54 | 2395.06 | 2395.06 | -107.57 | -90.00 | 92.74 |
| 4.66 | 182362.05 | 182362.05 | -113.62 | -125.55 | -29.69 |
| 4.78 | 4095.00 | 4095.00 | -108.54 | -103.76 | 1.10 |
| 4.90 | 3939.31 | 3939.31 | -109.21 | -104.10 | -82.79 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
