通带频率34~36GHz, 27-31GHz≥40dBc, 39-43GHz≥40dBc, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 34 | ~ | 36 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | DC-27 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 27-31 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 39-43 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 43 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.4 | |||
| 回波损耗 | / | / | dB |

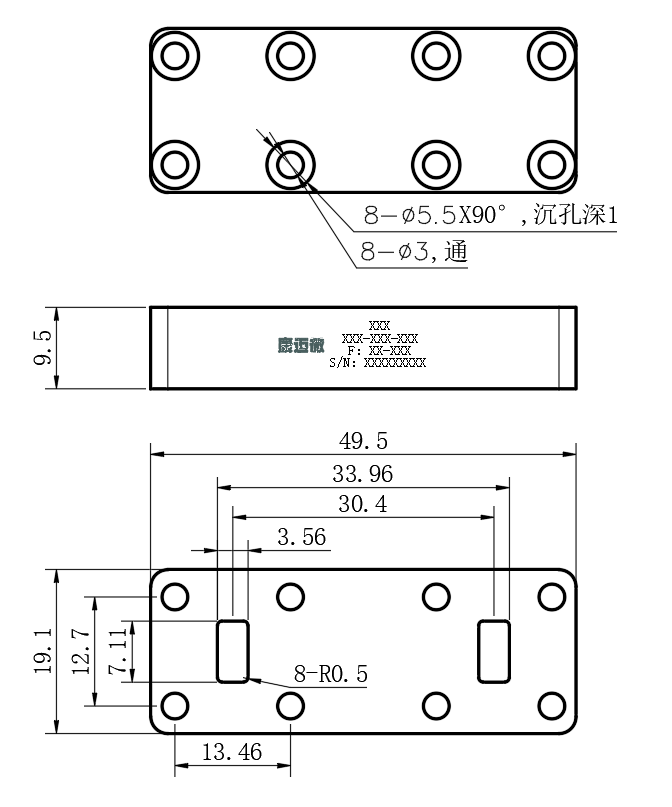

| 接口形式 | 波导口 |
| 波导口型号 | BJ320 |
| 波导法兰型号 | FBP320 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

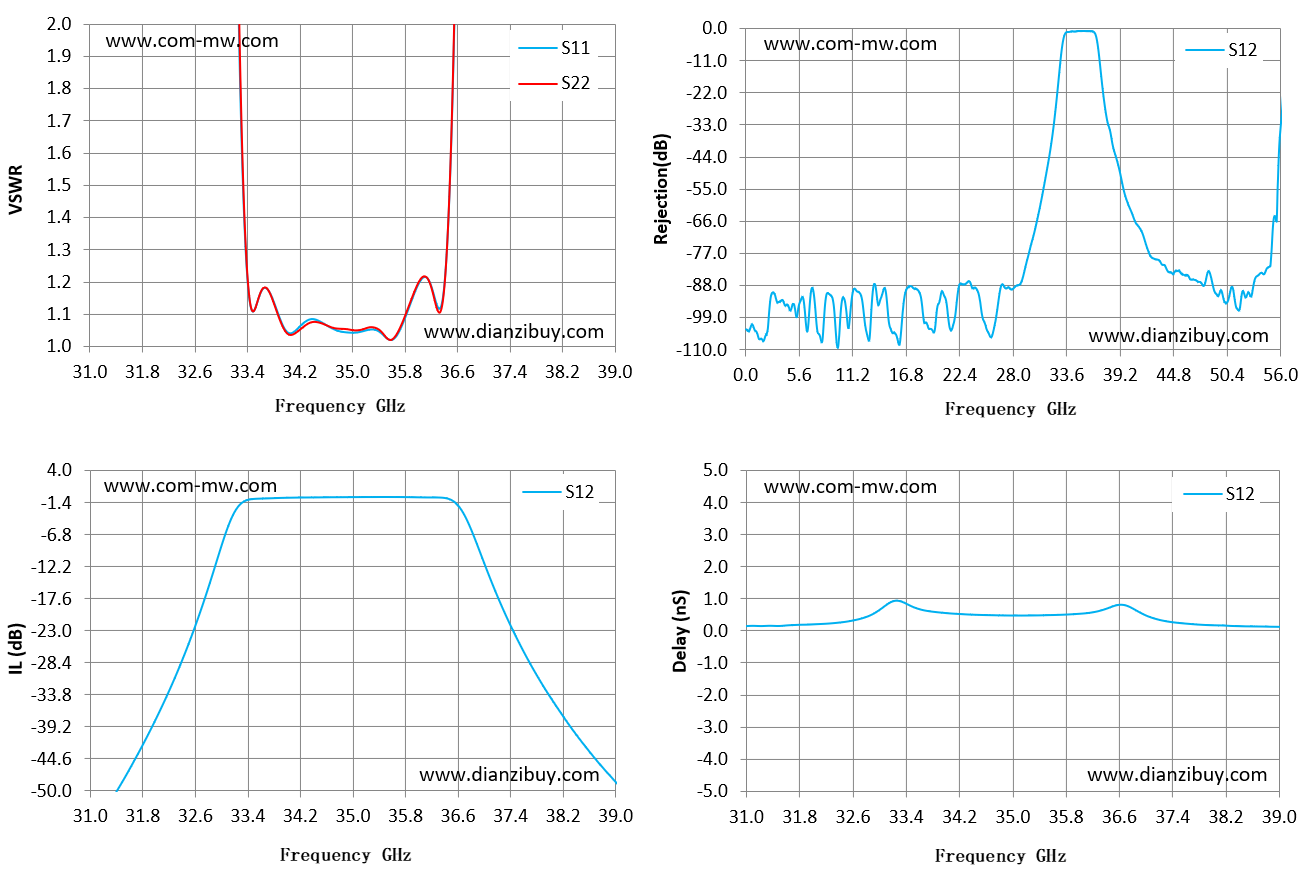

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 31 | 56.01 | 99.49 | -57.28 | 0.15 |
| 31.57 | 48.28 | 77.41 | -47.17 | 0.16 |
| 32.14 | 38.84 | 69.27 | -34.8 | 0.22 |
| 32.71 | 24.39 | 40.31 | -19.2 | 0.37 |
| 33.29 | 1.84 | 1.9 | -1.69 | 0.93 |
| 33.86 | 1.11 | 1.11 | -0.64 | 0.58 |
| 34.43 | 1.09 | 1.08 | -0.54 | 0.5 |
| 35 | 1.04 | 1.05 | -0.49 | 0.48 |
| 35.57 | 1.02 | 1.02 | -0.47 | 0.49 |
| 36.14 | 1.22 | 1.22 | -0.54 | 0.56 |
| 36.71 | 4.51 | 4.61 | -3.62 | 0.78 |
| 37.29 | 40.93 | 50.49 | -19.21 | 0.31 |
| 37.86 | 63.57 | 95.12 | -31.54 | 0.19 |
| 38.43 | 76.58 | 145.01 | -40.77 | 0.14 |
| 39 | 96.81 | 118.02 | -48.4 | 0.13 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
