通带频率37~42.5GHz, DC-34GHz≥55dBc, 43.5-46GHz≥25dBc, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 37 | ~ | 42.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | ±0.3 | dB@37-42.5G | ||||
| 带外抑制 | DC-34 | GHz≥ | 55 | dBc | ||
| 带外抑制 | 43.5-46 | GHz≥ | 25 | dBc | ||
| 带外抑制 | 46-60 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.6 | |||
| 回波损耗 | / | / | dB |

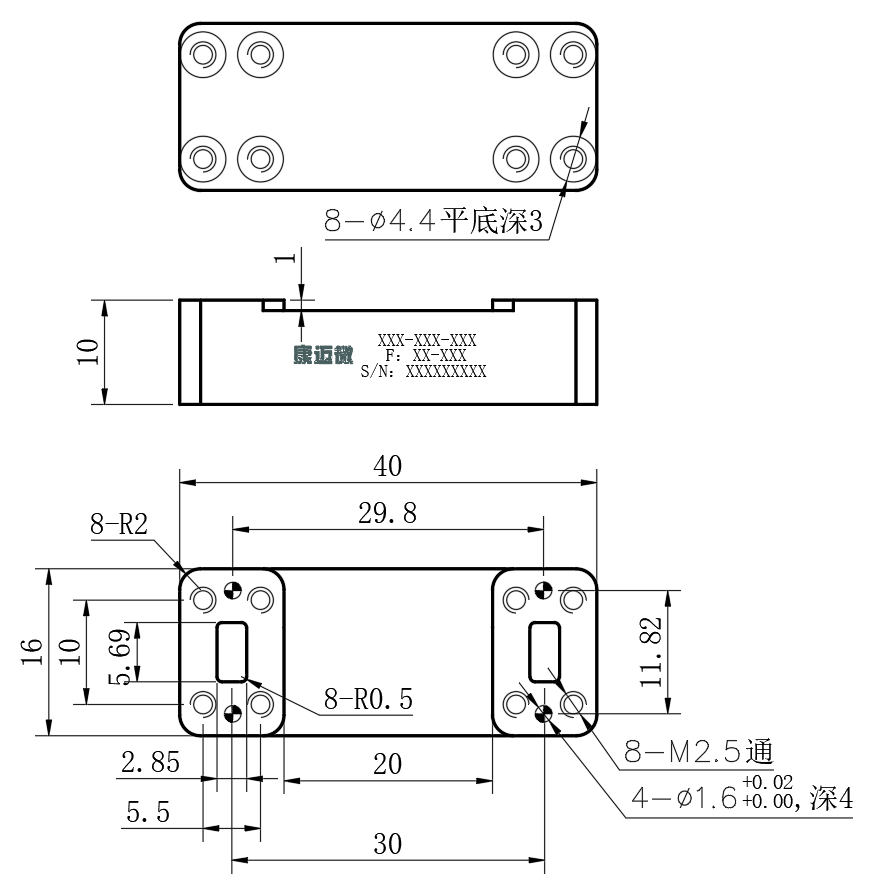

| 接口形式 | 波导口 |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铜H62 |
| 时延波动 | ≤1ns@37-42.5G |
| 工作温度 | -40~+70℃设计保证 |
| 0.6dB带宽 | 37-42.5G |
| 1dB带宽 | 36.8-42.7G |

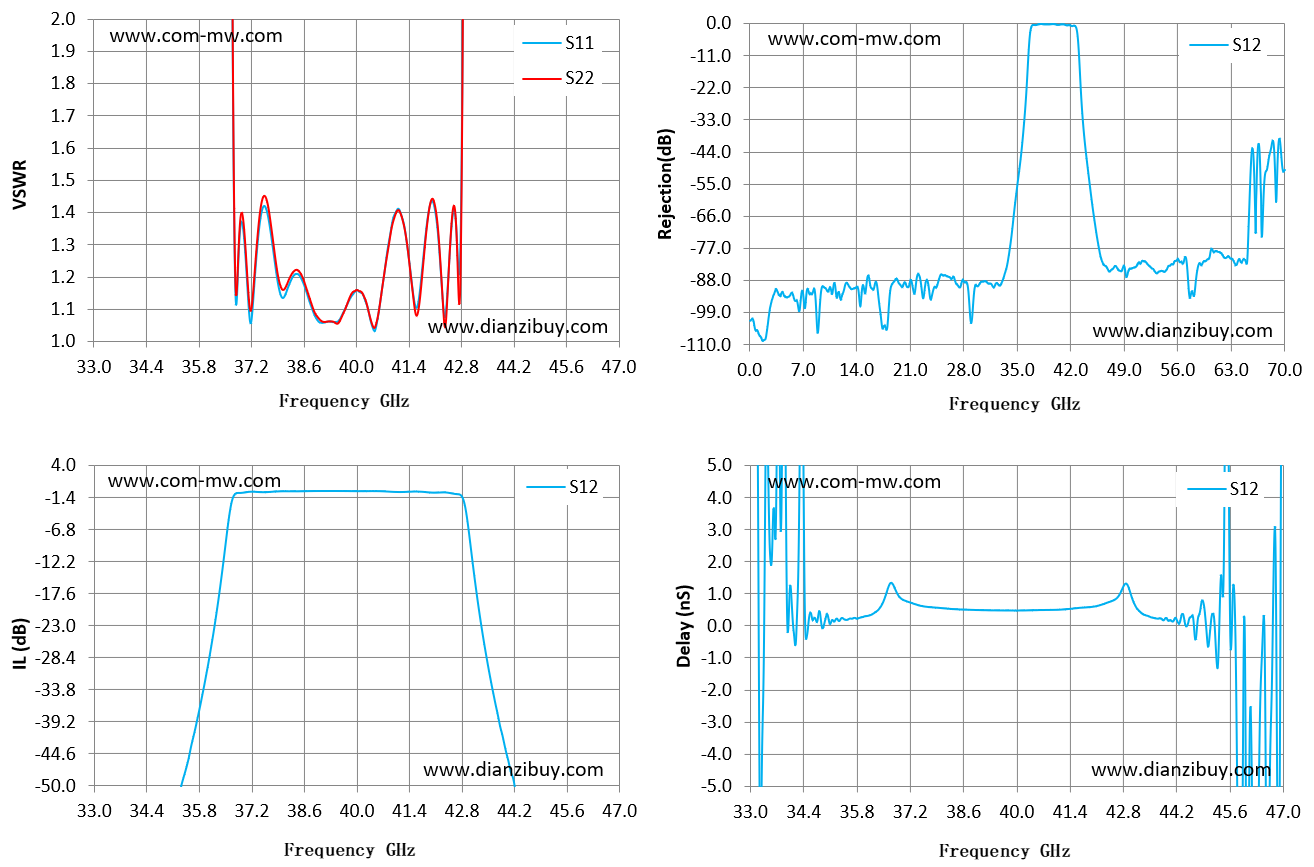

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 33 | 714.78 | 103.48 | -73.63 | 18.93 |
| 34 | 435.34 | 85.71 | -74.28 | 0.3 |
| 35 | 221.8 | 118.31 | -57.39 | 0.33 |
| 36 | 102.37 | 252.39 | -30.88 | 0.29 |
| 37 | 1.34 | 1.37 | -0.47 | 0.81 |
| 38 | 1.14 | 1.17 | -0.24 | 0.55 |
| 39 | 1.06 | 1.07 | -0.2 | 0.49 |
| 40 | 1.16 | 1.16 | -0.22 | 0.47 |
| 41 | 1.39 | 1.38 | -0.35 | 0.49 |
| 42 | 1.43 | 1.44 | -0.47 | 0.59 |
| 43 | 10.7 | 13.29 | -8.04 | 0.97 |
| 44 | 83.19 | 73.2 | -44.75 | 0.15 |
| 45 | 122.03 | 96.8 | -64.95 | -0.34 |
| 46 | 170.89 | 82.11 | -71.23 | -0.05 |
| 47 | 498.08 | 85.53 | -74.86 | 8.86 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
