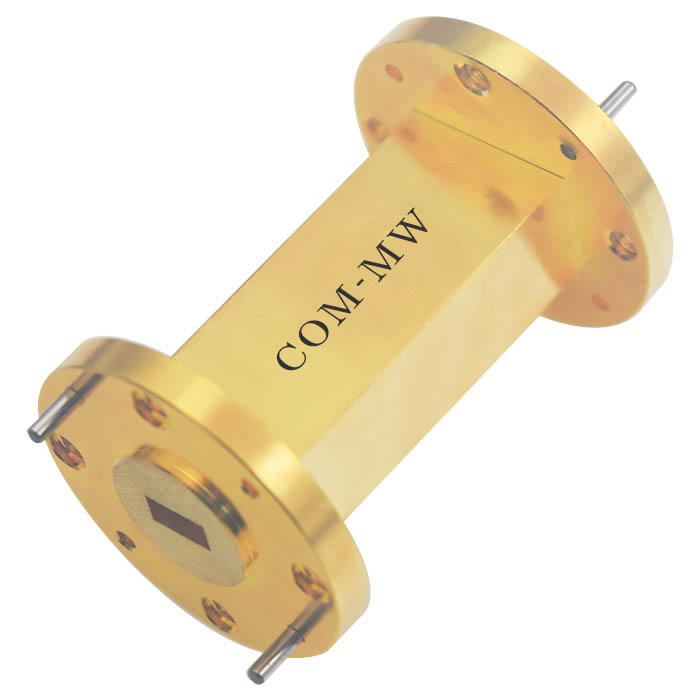

通带频率46~50GHz, DC-45GHz≥20dBc, 53GHz≥20dBc, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 46 | ~ | 50 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-45 | GHz≥ | 20 | dBc | ||
| 带外抑制 | 53 | GHz≥ | 20 | dBc | ||
| 通带驻波 | / | / | 1.35 |
| 接口形式 | 波导口 |

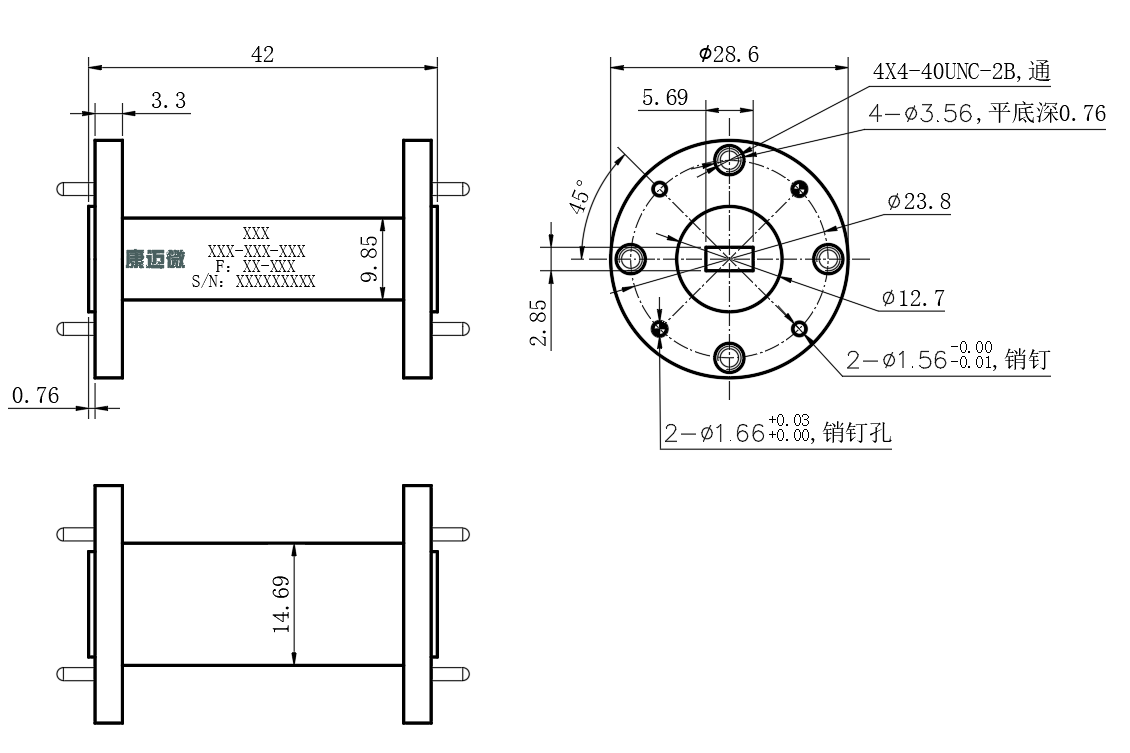

| 波导口型号 | BJ400 |
| 波导法兰型号 | FUGP400 |
| 表面 | 镀金 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

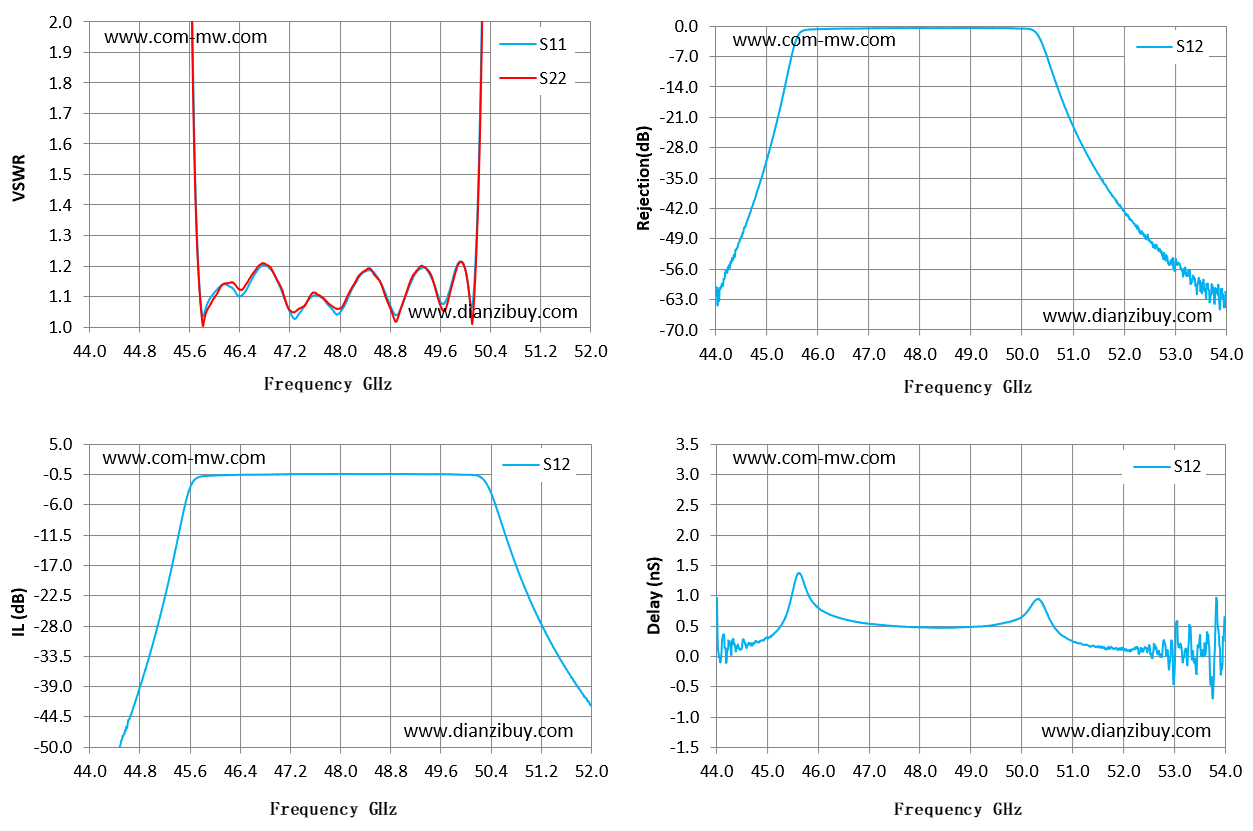

| Frequency GHz | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 44 | 88.28 | -62 | 0.97 |
| 44.57 | 75.11 | -46.93 | 0.17 |
| 45.14 | 42.08 | -25.26 | 0.39 |
| 45.71 | 1.34 | -1.04 | 1.22 |
| 46.29 | 1.15 | -0.52 | 0.67 |
| 46.86 | 1.2 | -0.45 | 0.55 |
| 47.43 | 1.07 | -0.37 | 0.51 |
| 48 | 1.06 | -0.35 | 0.48 |
| 48.57 | 1.17 | -0.37 | 0.47 |
| 49.14 | 1.16 | -0.37 | 0.49 |
| 49.71 | 1.07 | -0.4 | 0.56 |
| 50.29 | 2.26 | -1.53 | 0.94 |
| 50.86 | 48.03 | -18.93 | 0.31 |
| 51.43 | 79.25 | -32.66 | 0.18 |
| 52 | 104.01 | -42.56 | 0.13 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
