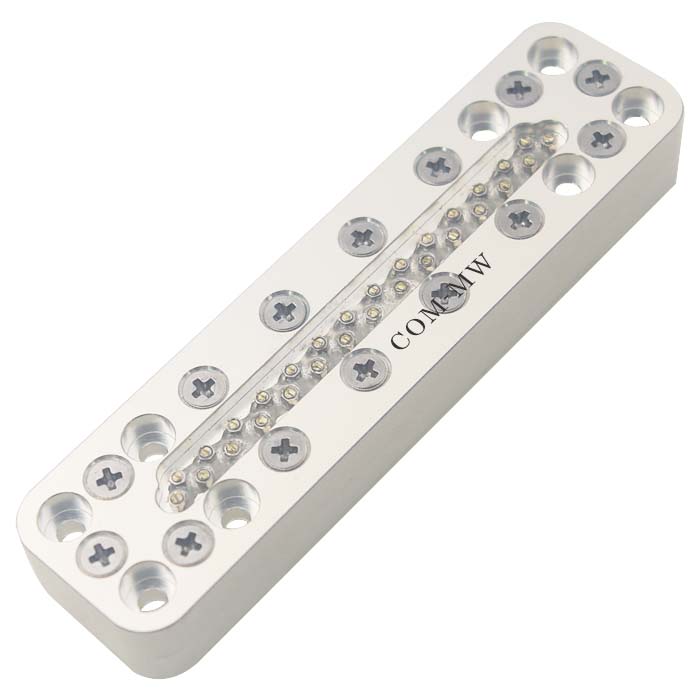

通带频率 47.2~49.92GHz, DC-46GHz≥60dBc, 50.2GHz≥25dB, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 47.2 | ~ | 49.92 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-46 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 50.2 | GHz≥ | 25 | dB | ||
| 带外抑制 | 50.5-62 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

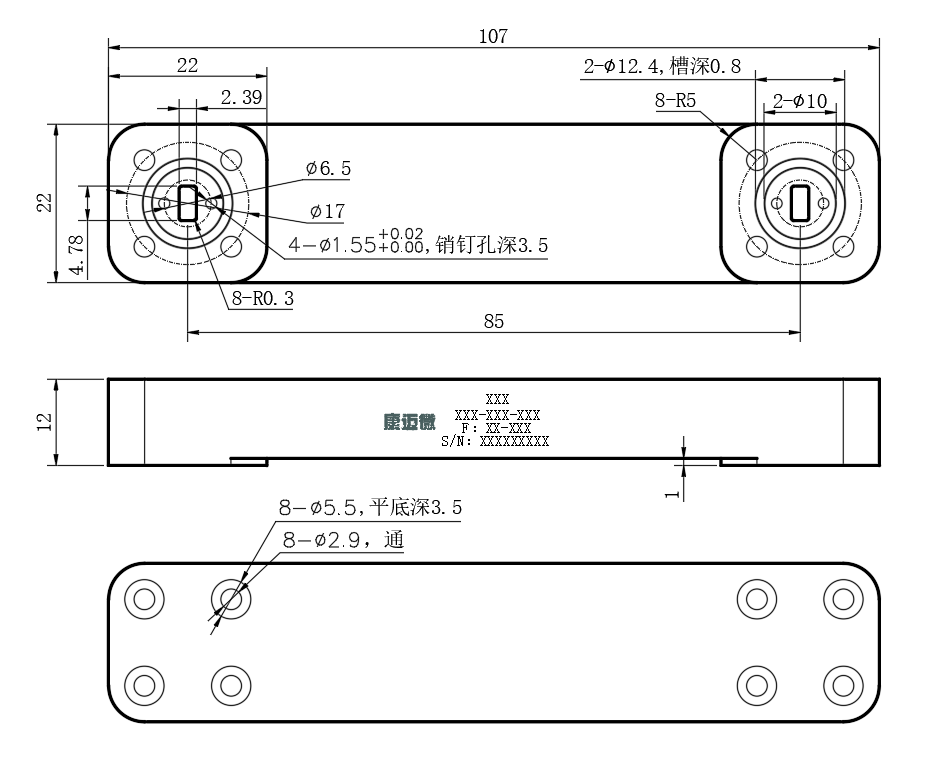

| 接口形式 | 波导口 |
| 波导口型号 | BJ500 |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤2ns |
| 工作温度 | -40~+70℃设计保证 |

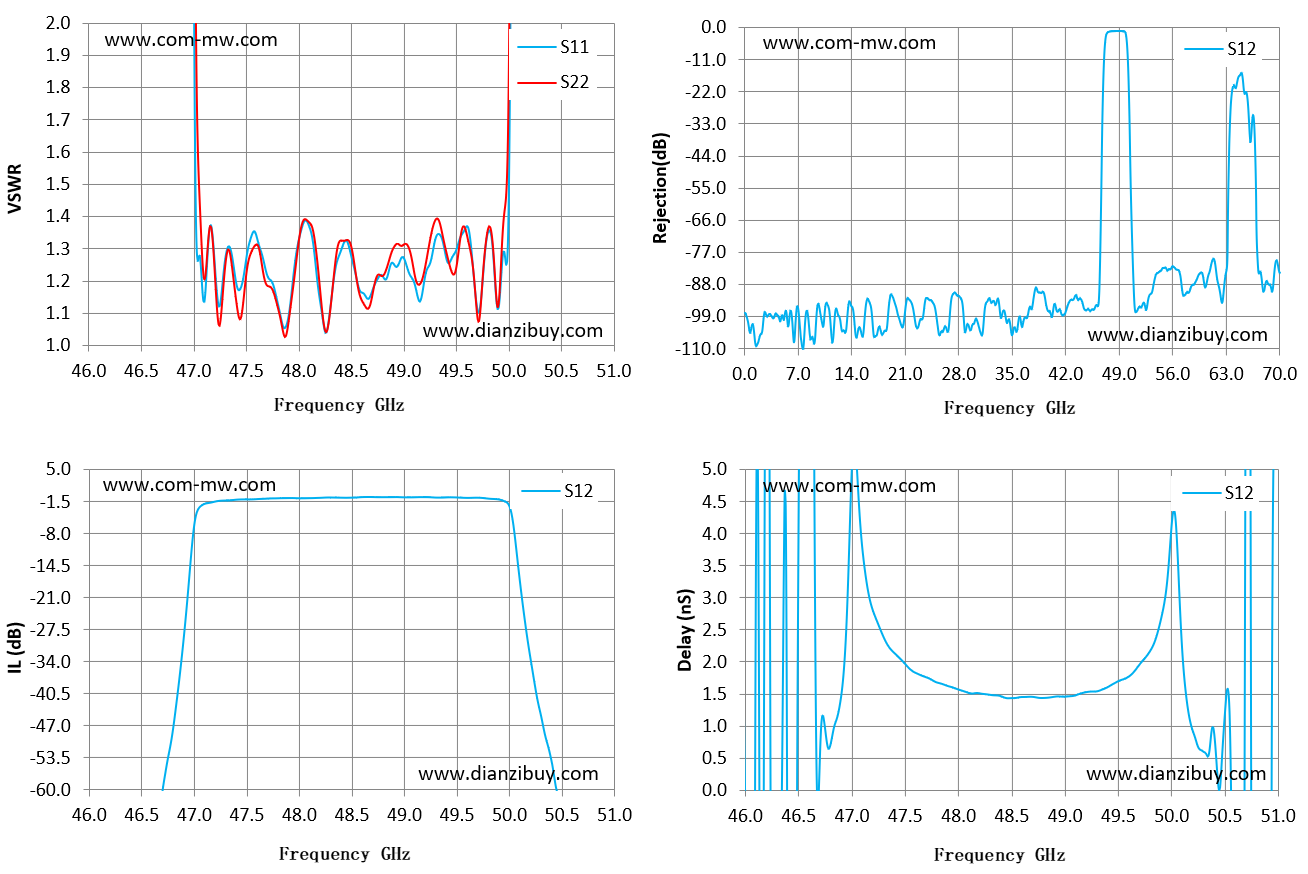

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 46.00 | 99.35 | 117.46 | -70.49 | -0.35 |
| 46.36 | 94.25 | 120.06 | -71.80 | 1.53 |
| 46.71 | 51.78 | 481.45 | -59.43 | 0.69 |
| 47.07 | 1.26 | 1.38 | -2.32 | 4.52 |
| 47.43 | 1.17 | 1.09 | -1.01 | 2.10 |
| 47.79 | 1.15 | 1.14 | -0.77 | 1.69 |
| 48.14 | 1.32 | 1.36 | -0.71 | 1.51 |
| 48.50 | 1.28 | 1.31 | -0.63 | 1.44 |
| 48.86 | 1.23 | 1.26 | -0.53 | 1.45 |
| 49.21 | 1.22 | 1.25 | -0.53 | 1.54 |
| 49.57 | 1.35 | 1.37 | -0.67 | 1.75 |
| 49.93 | 1.23 | 1.28 | -1.18 | 2.93 |
| 50.29 | 52.83 | 86.72 | -44.00 | 0.61 |
| 50.64 | 102.54 | 54.18 | -66.73 | -9.12 |
| 51.00 | 84.40 | 43.78 | -72.40 | 10.66 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
