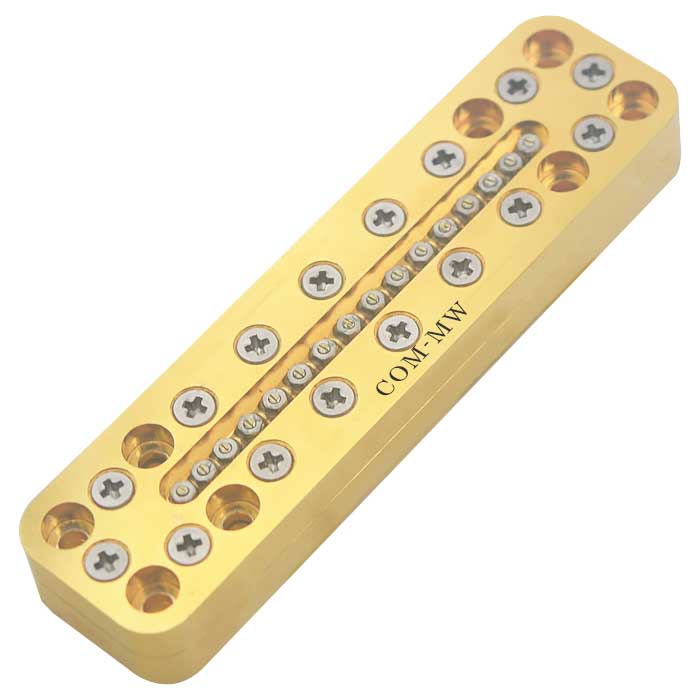

通带频率47~52GHz, DC-45.5GHz≥70dBc, 54.2-62GHz≥70dBc, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 47 | ~ | 52 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-45.5 | GHz≥ | 70 | dBc | ||
| 带外抑制 | 54.2-62 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.5 |

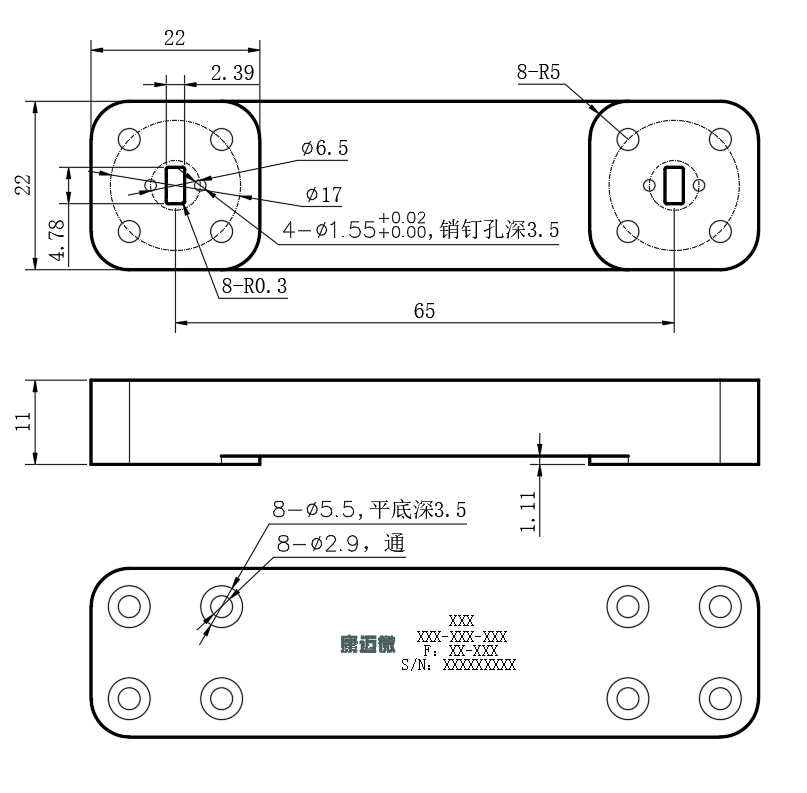

| 接口形式 | 波导口 |
| 波导口型号 | BJ500 |
| 波导法兰型号 | FUGP500 |
| 表面 | 镀金 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤2ns |
| 工作温度 | -40~+70℃设计保证 |

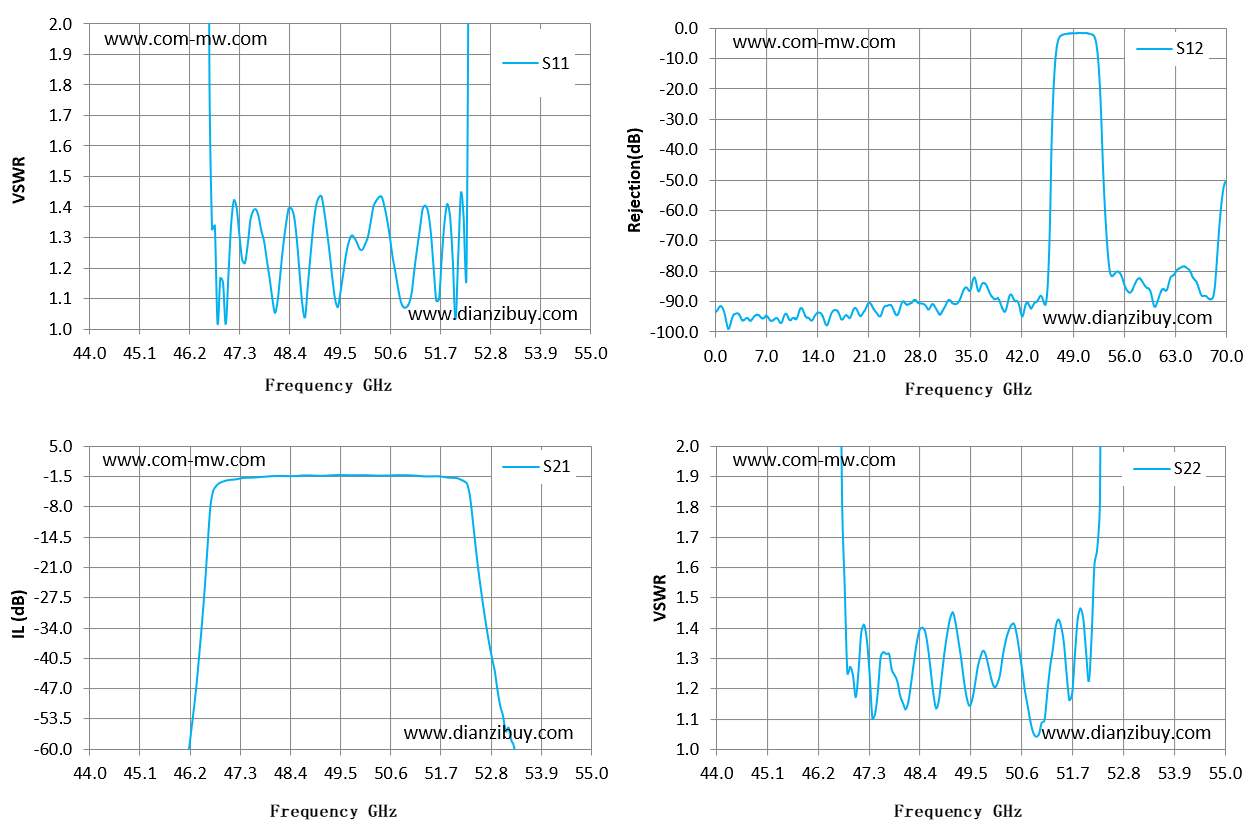

| Frequency GHz | S11 驻波 | S21 损耗 dB | S22 驻波 |
|---|---|---|---|
| 44 | 42.1 | -73.08 | 983.98 |
| 44.79 | 42.58 | -61.74 | 355.66 |
| 45.57 | 45.04 | -71.45 | 95.54 |
| 46.36 | 20.61 | -45.78 | 31.56 |
| 47.14 | 1.35 | -2.12 | 1.39 |
| 47.93 | 1.23 | -1.42 | 1.22 |
| 48.71 | 1.08 | -1.21 | 1.18 |
| 49.5 | 1.07 | -1.11 | 1.14 |
| 50.29 | 1.4 | -1.21 | 1.36 |
| 51.07 | 1.09 | -1.18 | 1.09 |
| 51.86 | 1.41 | -1.68 | 1.46 |
| 52.64 | 21.72 | -30.13 | 33.35 |
| 53.43 | 44.65 | -69.56 | 105.09 |
| 54.21 | 33.75 | -67.53 | 79.91 |
| 55 | 41.97 | -68.41 | 192.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
