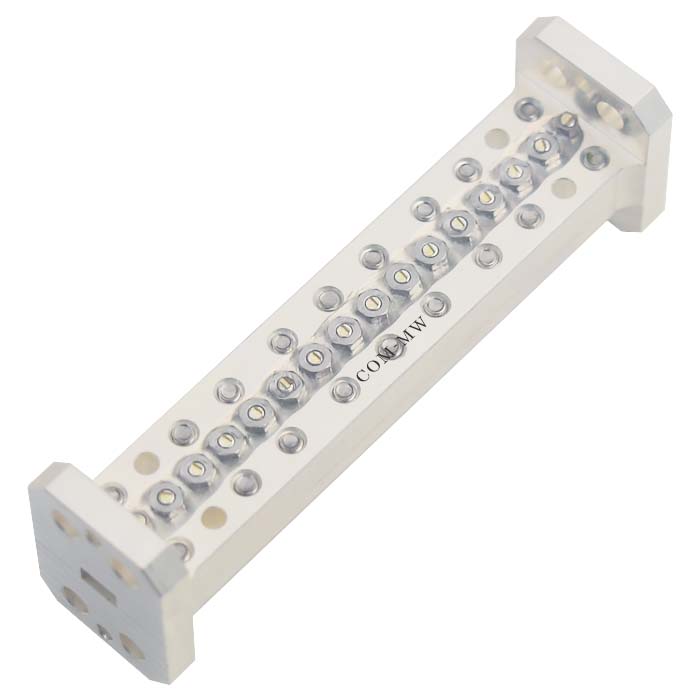

通带频率51~59GHz, DC-49GHz≥50dBc, 61-70GHz≥50dBc, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 51 | ~ | 59 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-49 | GHz≥ | 50 | dBc | ||
| 带外抑制 | 61-70 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.8 | |||
| 回波损耗 | / | / | dB |
| 接口形式 | 波导口 |
| 波导口型号 | BJ620 |
| 表面 | 镀银（法兰端面不镀） |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

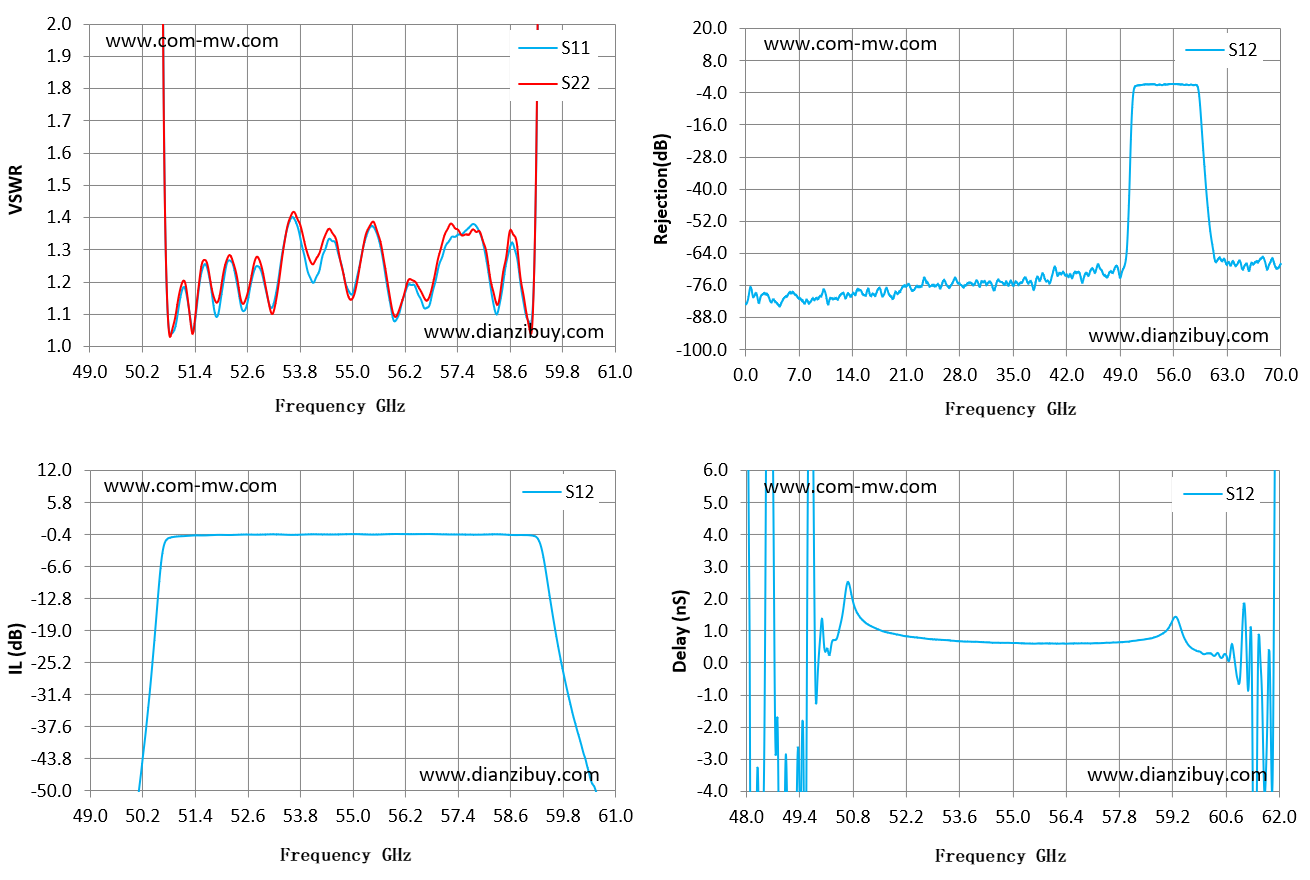

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 49 | 70.97 | 165.02 | -72.53 | -4.55 |
| 49.86 | 62.12 | 22047.28 | -62.85 | -0.62 |
| 50.71 | 1.56 | 1.54 | -1.77 | 2.4 |
| 51.57 | 1.24 | 1.26 | -0.63 | 1 |
| 52.43 | 1.15 | 1.16 | -0.48 | 0.81 |
| 53.29 | 1.19 | 1.17 | -0.44 | 0.72 |
| 54.14 | 1.21 | 1.26 | -0.42 | 0.66 |
| 55 | 1.16 | 1.15 | -0.38 | 0.63 |
| 55.86 | 1.14 | 1.16 | -0.37 | 0.62 |
| 56.71 | 1.12 | 1.14 | -0.36 | 0.62 |
| 57.57 | 1.36 | 1.35 | -0.47 | 0.64 |
| 58.43 | 1.18 | 1.22 | -0.46 | 0.73 |
| 59.29 | 3.05 | 3.38 | -2.73 | 1.45 |
| 60.14 | 50.32 | 350.58 | -39.17 | 0.31 |
| 61 | 75.24 | 105.94 | -60.18 | -0.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
