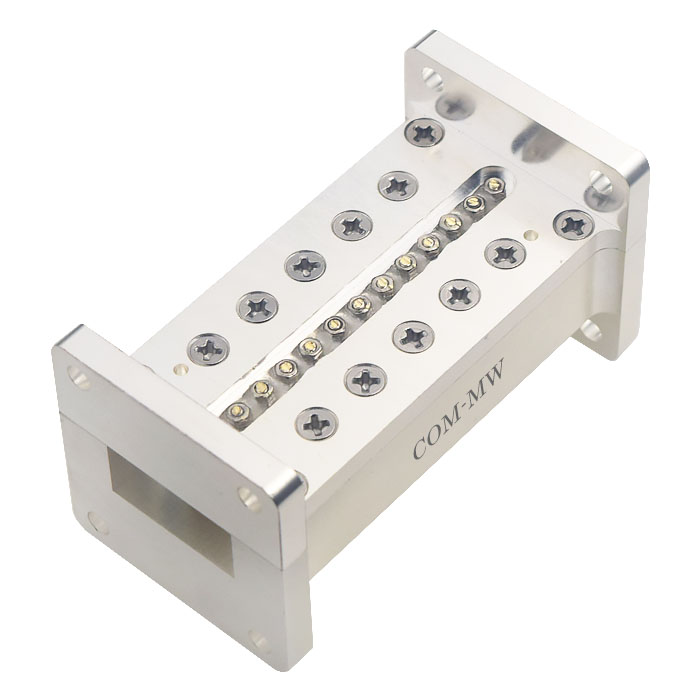

通带频率 7.25~7.75GHz,DC-7.1GHz≥40dB,7.9-14GHz≥40dB,波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.25 | ~ | 7.75 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-7.1 | GHz≥ | 40 | dB | ||
| 带外抑制 | 7.9-14 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.25 |
| 接口形式 | 波导口 |
| 波导口型号 | WR112orBJ84 |
| 波导法兰型号 | FBP84 |
| 表面 | 镀银 |
| 功率容量 | 100W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

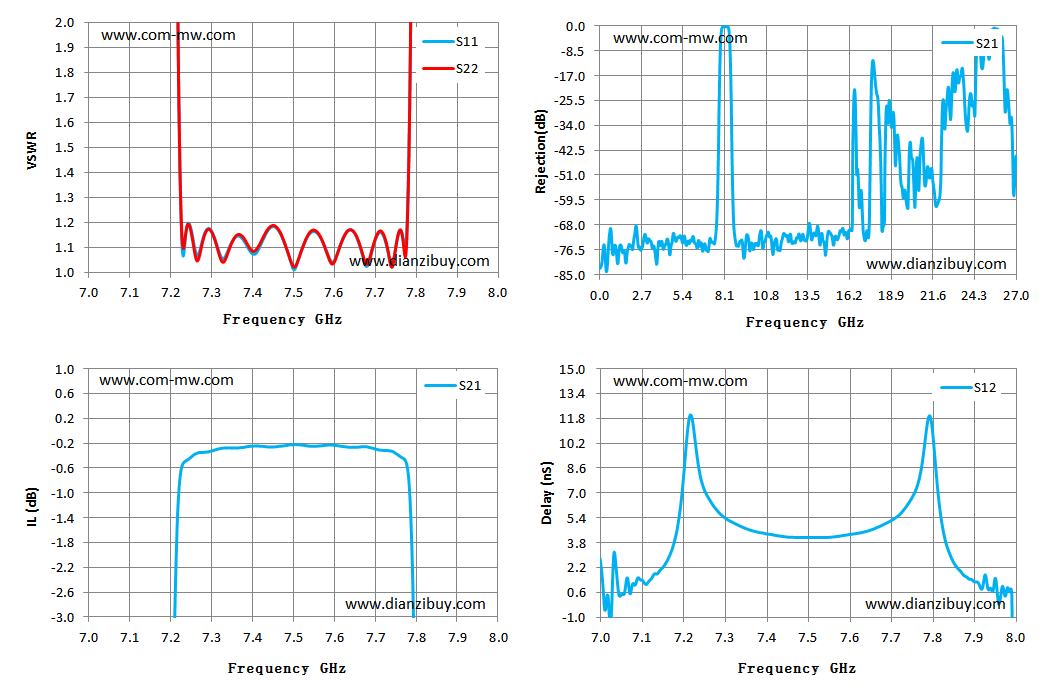

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 7.00 | 269.61 | 3496.25 | -65.97 | -79.05 | 2.24 |
| 7.07 | 211.14 | 2080.41 | -52.38 | -73.96 | 0.54 |
| 7.14 | 126.58 | 233.28 | -32.63 | -71.15 | 1.92 |
| 7.21 | 4.47 | 4.54 | -3.56 | -73.29 | 11.10 |
| 7.29 | 1.18 | 1.17 | -0.34 | -70.59 | 5.58 |
| 7.36 | 1.14 | 1.15 | -0.28 | -71.46 | 4.61 |
| 7.43 | 1.15 | 1.15 | -0.25 | -72.40 | 4.23 |
| 7.50 | 1.01 | 1.02 | -0.22 | -26.88 | 4.13 |
| 7.57 | 1.13 | 1.13 | -0.24 | -50.59 | 4.20 |
| 7.64 | 1.17 | 1.17 | -0.27 | -51.79 | 4.53 |
| 7.71 | 1.16 | 1.17 | -0.31 | -24.31 | 5.39 |
| 7.79 | 2.72 | 2.71 | -1.93 | -27.52 | 11.93 |
| 7.86 | 109.94 | 241.13 | -30.63 | -1.25 | 2.16 |
| 7.93 | 181.64 | 1675.80 | -50.50 | -48.56 | 1.21 |
| 8.00 | 223.11 | 3199.10 | -64.54 | 0.00 | -5.00 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
