通带频率 7.9~8.4GHz,DC-7.75GHz≥40dB,8.58-14GHz≥40dB,波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7.9 | ~ | 8.4 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-7.75 | GHz≥ | 40 | dB | ||
| 带外抑制 | 8.58-14 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.25 |
| 接口形式 | 波导口 |

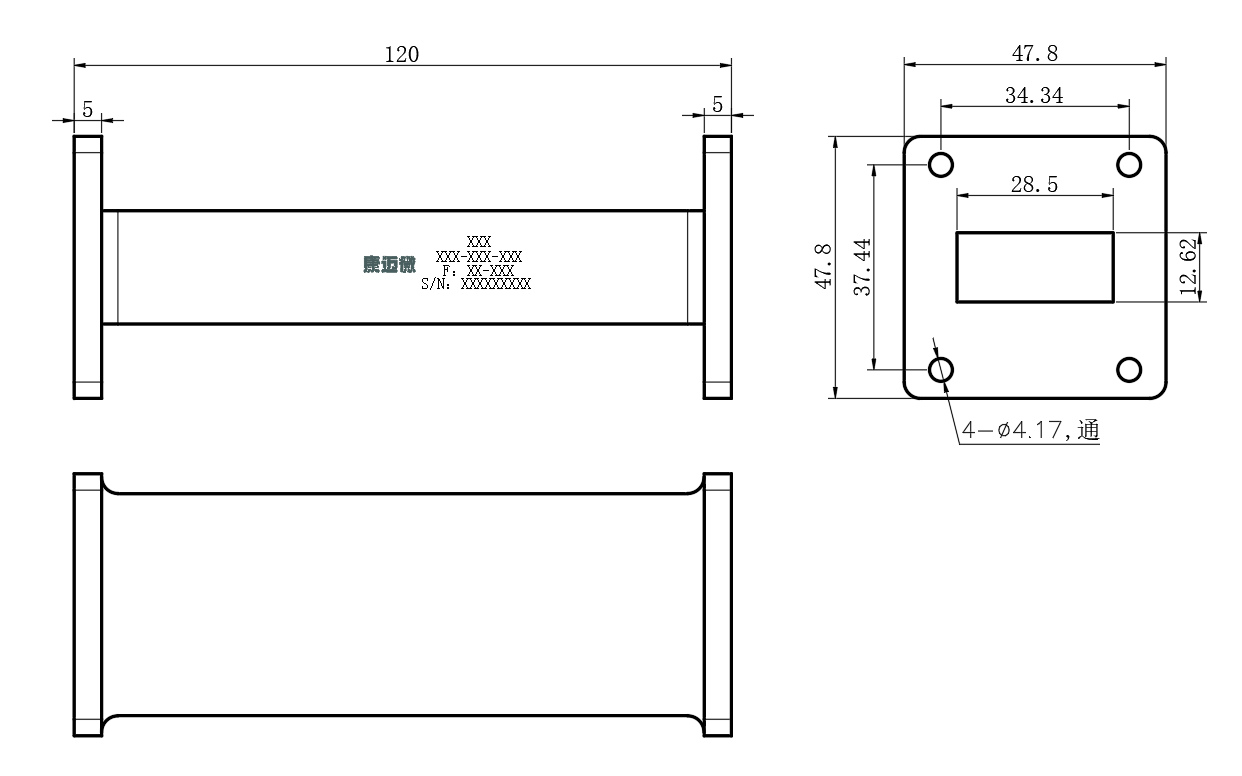

| 波导口型号 | WR112orBJ84 |
| 波导法兰型号 | FBP84 |
| 表面 | 镀银 |
| 功率容量 | 100W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

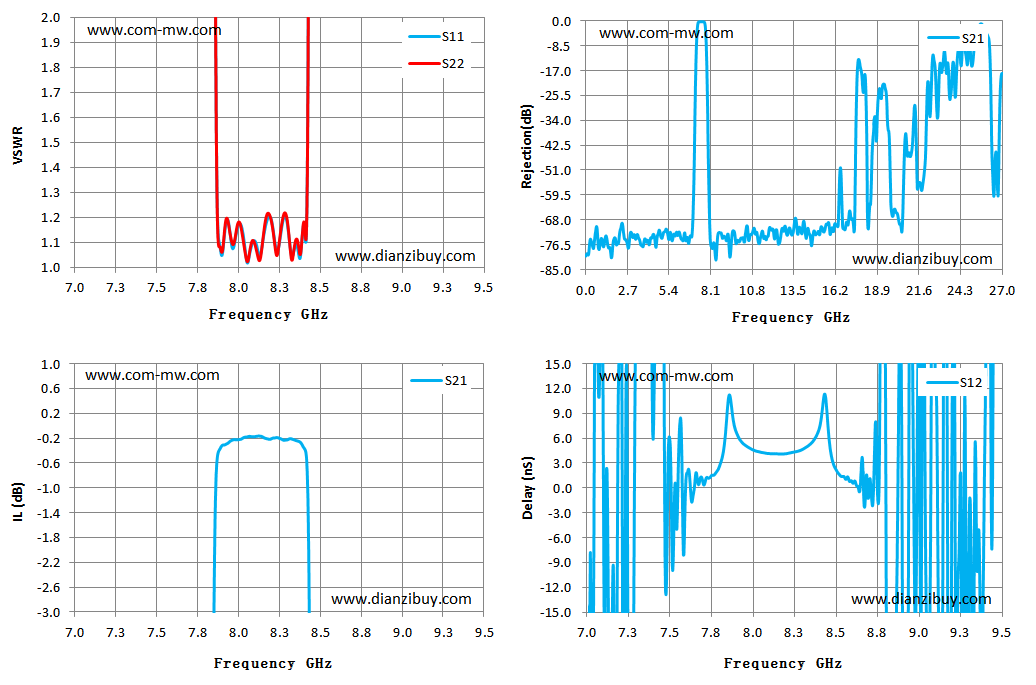

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S21 抑制 dB | S12 时延 ns |
| 7.00 | 72316.59 | 117.04 | -80.52 | -80.36 | -68.04 |
| 7.18 | 798.75 | 104.62 | -79.17 | -76.55 | -27.02 |
| 7.36 | 473.11 | 87.05 | -78.35 | -74.89 | 94.58 |
| 7.54 | 325.27 | 90.55 | -79.05 | -72.09 | -4.65 |
| 7.71 | 265.66 | 189.93 | -52.01 | -50.98 | 0.51 |
| 7.89 | 1.07 | 1.08 | -0.37 | -75.29 | 7.38 |
| 8.07 | 1.06 | 1.07 | -0.17 | -71.18 | 4.24 |
| 8.25 | 1.10 | 1.11 | -0.20 | -72.14 | 4.35 |
| 8.43 | 2.71 | 2.67 | -1.92 | -71.95 | 11.28 |
| 8.61 | 2893.12 | 240.39 | -58.72 | -18.34 | 0.79 |
| 8.79 | 1127.21 | 315.20 | -76.82 | -65.48 | 56.22 |
| 8.96 | 605.17 | 207.68 | -75.54 | -45.17 | 18.84 |
| 9.14 | 1949.57 | 167.33 | -78.96 | -15.32 | -24.64 |
| 9.32 | 7642.38 | 162.31 | -77.84 | -5.57 | -22.31 |
| 9.50 | 1056.43 | 112.12 | -80.44 | 0.00 | 33.78 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
