通带频率2200~2300MHz, 2250±100MHz≥20dB, 2250±200MHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2200 | ~ | 2300 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | 2250±100 | MHz≥ | 20 | dB | ||
| 带外抑制 | 2250±200 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆0.5mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

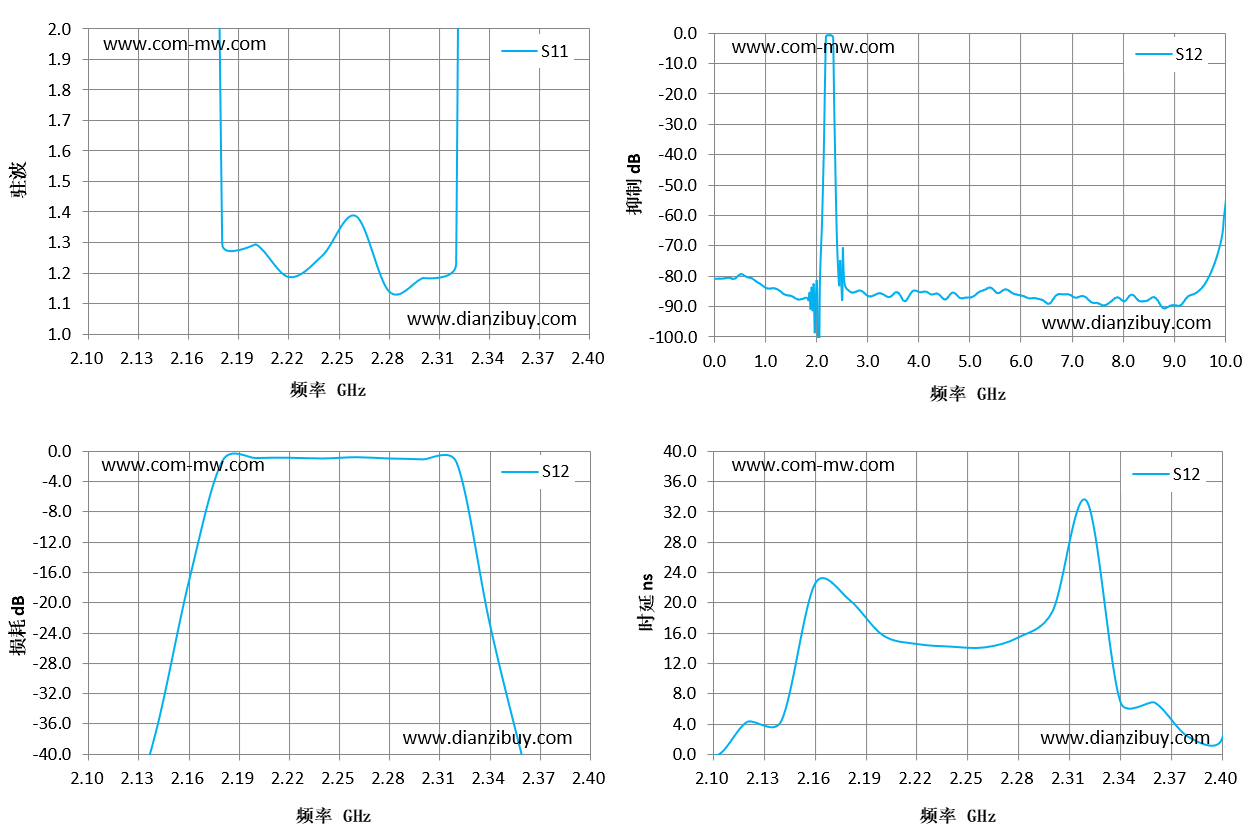

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|
| 2.1 | 97.69 | -63.85 | -63.85 | -0.16 |
| 2.12 | 74.79 | -51.42 | -51.42 | 4.27 |
| 2.14 | 47.49 | -37.17 | -37.17 | 4.37 |
| 2.16 | 17.79 | -17.01 | -17.01 | 22.56 |
| 2.19 | 1.3 | -1.19 | -1.19 | 20.43 |
| 2.21 | 1.29 | -0.84 | -0.84 | 15.71 |
| 2.23 | 1.19 | -0.8 | -0.8 | 14.56 |
| 2.25 | 1.26 | -0.9 | -0.9 | 14.21 |
| 2.27 | 1.39 | -0.73 | -0.73 | 14.11 |
| 2.29 | 1.14 | -0.9 | -0.9 | 15.45 |
| 2.31 | 1.18 | -1.01 | -1.01 | 18.91 |
| 2.34 | 26.11 | -22.96 | -22.96 | 6.89 |
| 2.36 | 32.74 | -41.04 | -41.04 | 6.83 |
| 2.38 | 36.24 | -58.38 | -58.38 | 2.3 |
| 2.4 | 40.63 | -70.92 | -70.92 | 2.09 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
