通带频率7000~8500MHz, DC-6GHz≥70dB, 10-15GHz≥80dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7000 | ~ | 8500 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-6 | GHz≥ | 70 | dB | ||
| 带外抑制 | 10-15 | GHz≥ | 80 | dB | ||
| 带外抑制 | 6500 | MHz≥ | 40 | dB | ||
| 带外抑制 | 9000 | MHz≥ | 40 | dB | ||
| 带外抑制 | 9500 | MHz≥ | 70 | dB | ||
| 通带驻波 | / | / | 1.7 | |||
| 回波损耗 | / | / | dB |

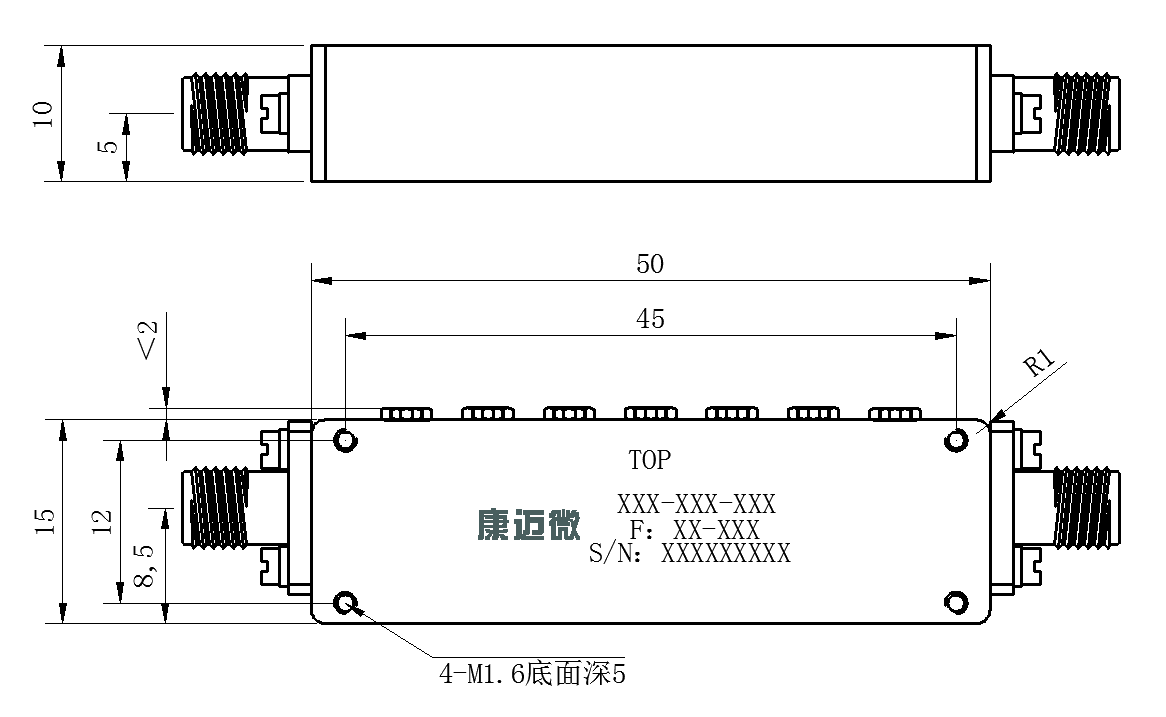

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

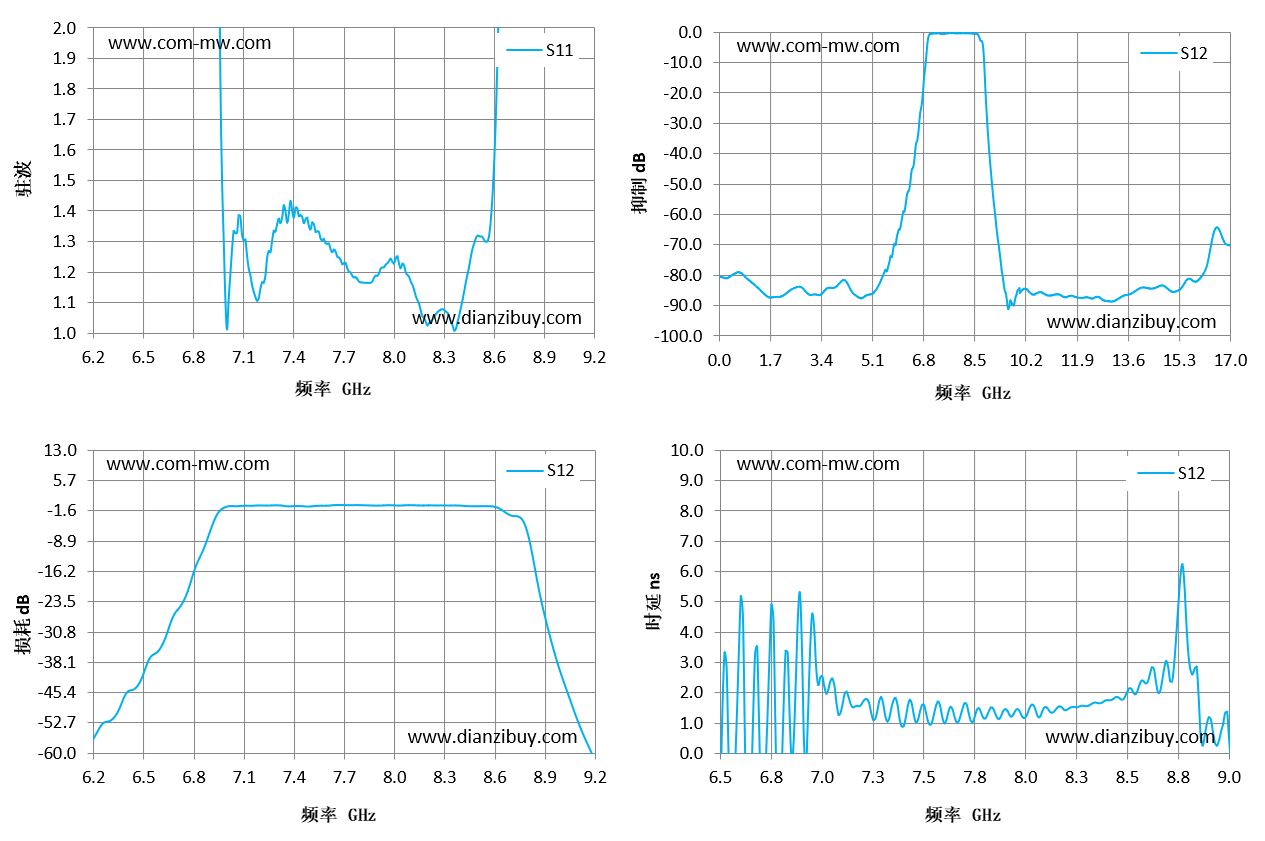

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 6.2 | 58.15 | -56.35 | 0.9 |
| 6.41 | 56.23 | -45.02 | -1.89 |
| 6.63 | 45.84 | -31.93 | -3.74 |
| 6.84 | 22.94 | -12.27 | 1.16 |
| 7.06 | 1.33 | -0.59 | 2.23 |
| 7.27 | 1.3 | -0.38 | 1.39 |
| 7.49 | 1.35 | -0.65 | 1.6 |
| 7.7 | 1.23 | -0.32 | 1.67 |
| 7.91 | 1.2 | -0.43 | 1.41 |
| 8.13 | 1.12 | -0.38 | 1.35 |
| 8.34 | 1.04 | -0.4 | 1.69 |
| 8.56 | 1.3 | -0.57 | 2.29 |
| 8.77 | 2.72 | -4.44 | 6.24 |
| 8.99 | 40.15 | -40.71 | 1.37 |
| 9.2 | 46.82 | -62.34 | -0.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
