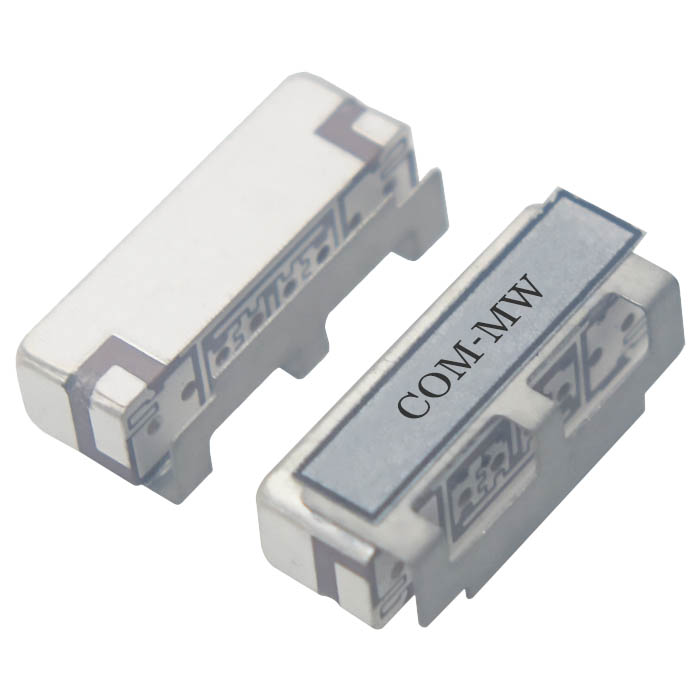

通带频率 3475~3600MHz,DC-3325MHz≥55dB,6950-7200MHz≥40dB,表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3475 | ~ | 3600 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-3325 | MHz≥ | 55 | dB | ||
| 带外抑制 | 6950-7200 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |

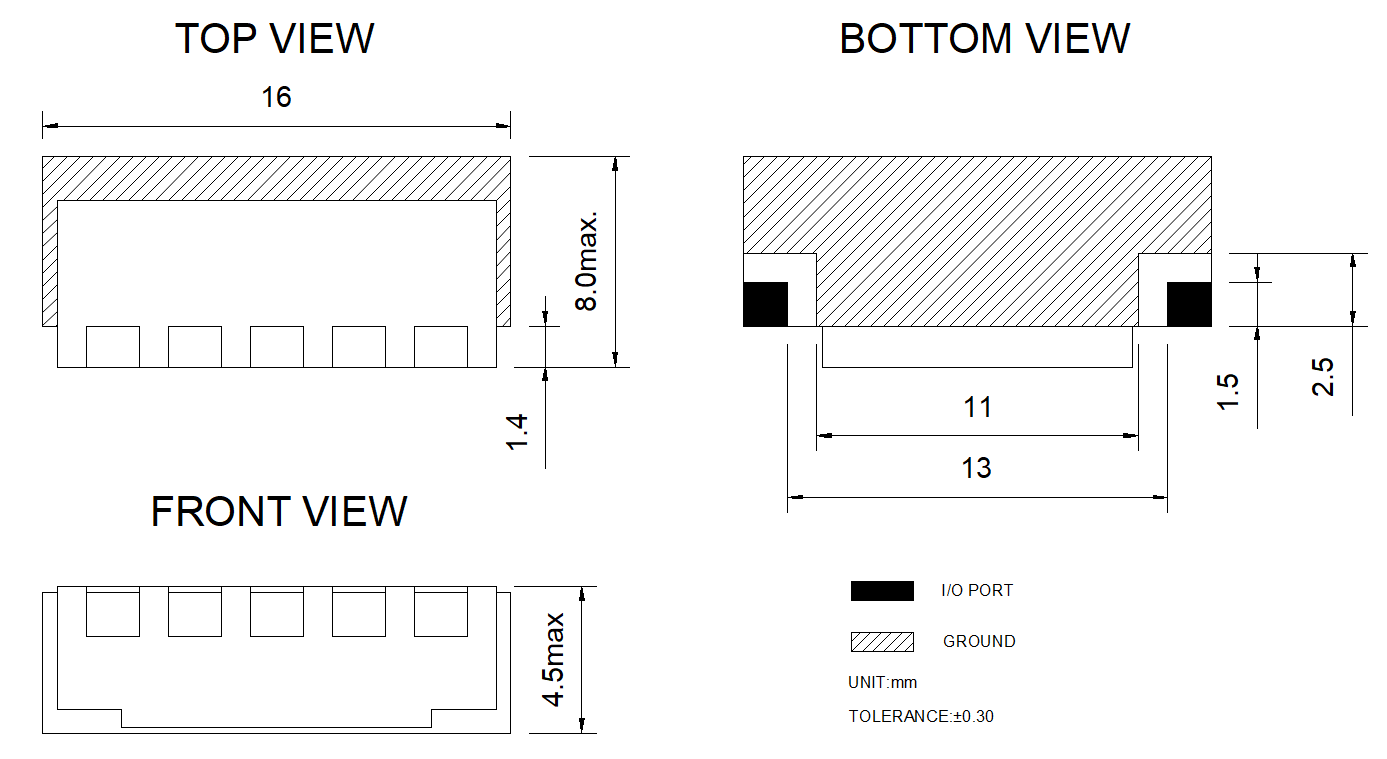

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 8W设计保证 |
| 工作温度 | -40~+70℃ |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 滤波器应采用回流焊接，使用熔点为180℃的含银锡膏（例如型号为Sn62Pb36Ag2.0），如锡膏不含银，焊接时对滤波器陶瓷基体表面银层腐蚀大，容易产生“锡吃银”现象，使陶瓷基体银层损伤，甚至脱落，使滤波器性能不良。 |
| 其它 | 不允许采取手工烙铁焊接滤波器，由于焊接温度高、时间长，会对滤波器陶瓷基体银层损伤，使滤波器性能不良。 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
| 3 | 频率大于2000MHz的微波多层板上开孔嵌入式安装滤波器要注意接地。 |
