通带频率1.5~30MHz, DC-1MHz≥40dB, 40-200MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.5 | ~ | 30 | MHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-1 | MHz≥ | 40 | dB | ||
| 带外抑制 | 40-200 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.3 |

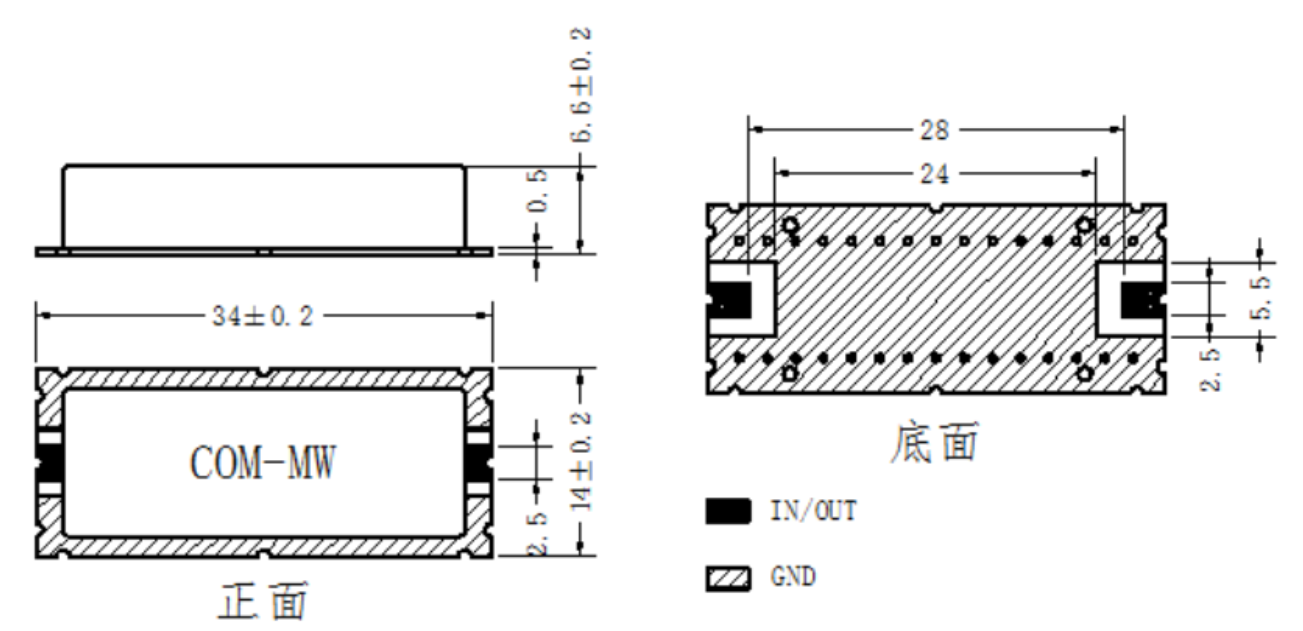

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 其它 | 3-27MHz带内波动≤0.5 |

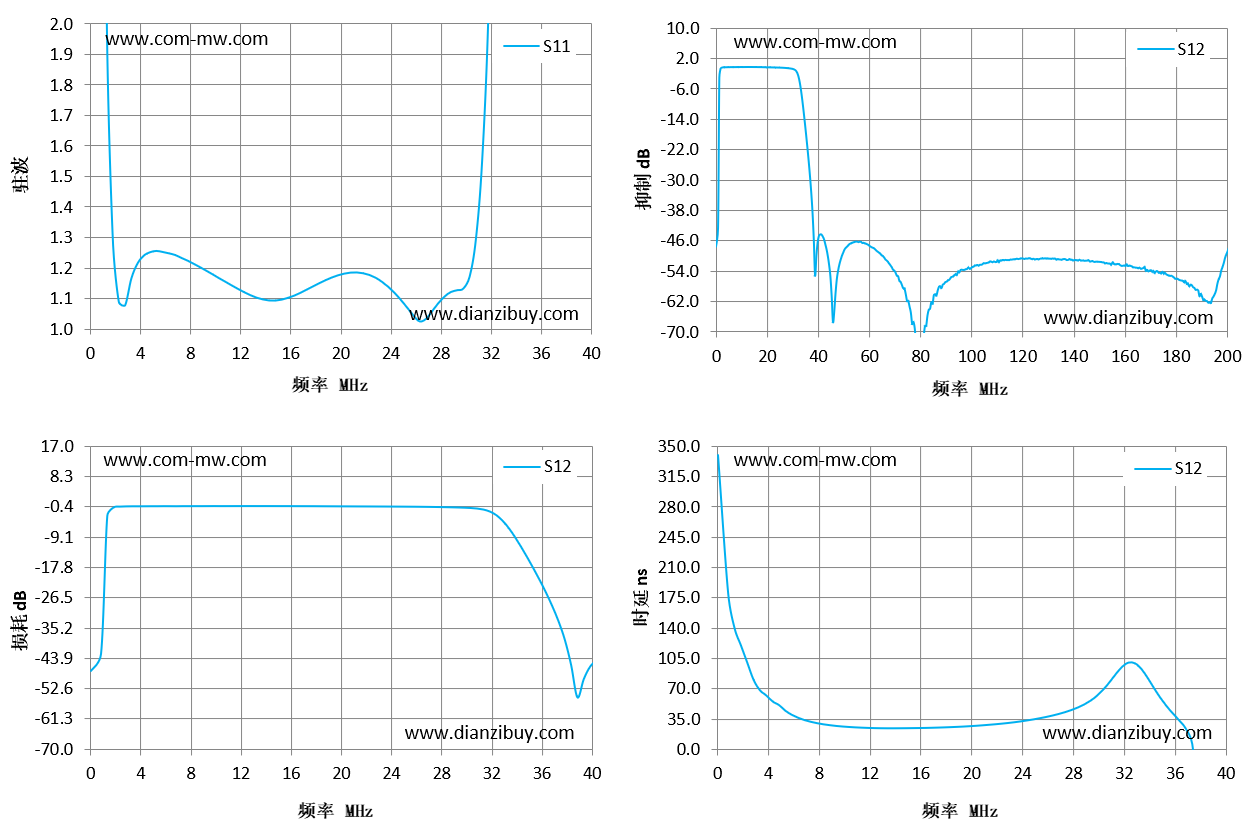

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 0.01 | 193.21 | -47.53 | 340 |
| 3 | 1.08 | -0.27 | 80 |
| 6 | 1.25 | -0.21 | 39.67 |
| 9 | 1.2 | -0.2 | 27.62 |
| 11 | 1.15 | -0.19 | 25.12 |
| 14 | 1.1 | -0.19 | 24.05 |
| 17 | 1.12 | -0.21 | 24.64 |
| 20 | 1.17 | -0.26 | 26.47 |
| 23 | 1.17 | -0.31 | 30.15 |
| 26 | 1.04 | -0.37 | 37.11 |
| 29 | 1.12 | -0.54 | 51.57 |
| 31 | 1.29 | -0.89 | 77.48 |
| 34 | 11.16 | -8.98 | 82.1 |
| 37 | 50.84 | -28.99 | 23.38 |
| 40 | 82.8 | -46.37 | -112.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
