通带频率1.5~85MHz, DC-1.1MHz≥20dB, 100-500MHz≥15dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | 1.5 | ~ | 85 | MHz | ||
| 通带损耗 | 0.7 | dB | ||||
| 带外抑制 | DC-1.1 | MHz≥ | 20 | dB | ||
| 带外抑制 | 100-500 | MHz≥ | 15 | dB | ||
| 通带驻波 | 1.5 |

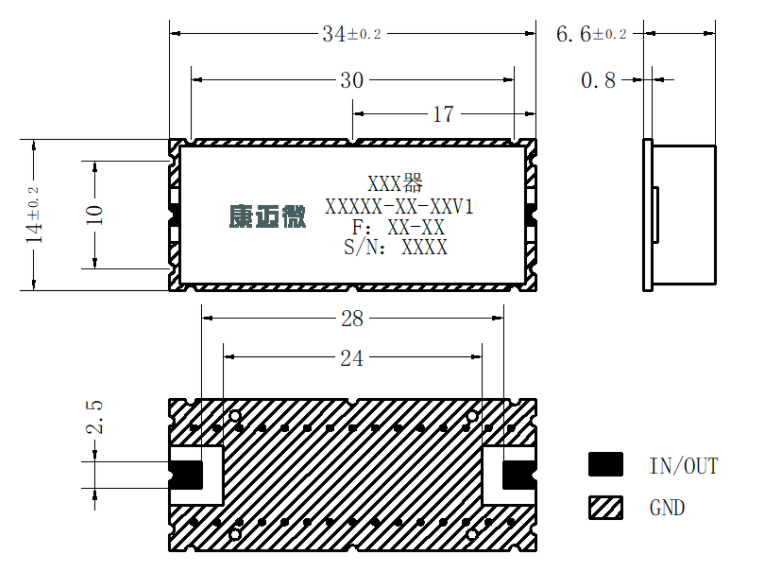

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 相位一致性 | ±3° |
| 工作温度 | -40~+55℃设计保证 |
| 存储温度 | -55~+70℃设计保证 |
| 质量等级 | 工业级 |

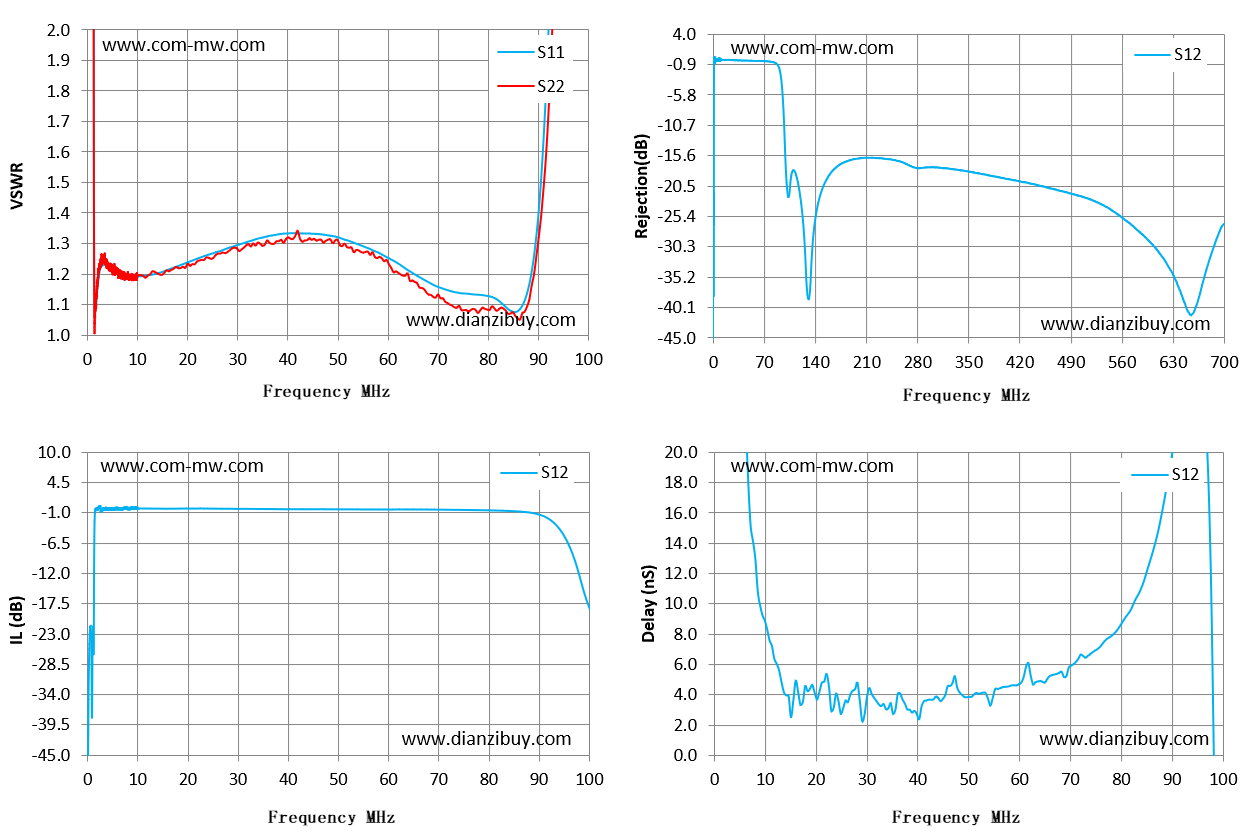

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 0.01 | 25.82 | 457.07 | -46.77 |
| 7 | 1.19 | 1.19 | -0.13 |
| 14 | 1.2 | 1.21 | -0.14 |
| 21 | 1.24 | 1.23 | -0.13 |
| 29 | 1.29 | 1.29 | -0.18 |
| 36 | 1.32 | 1.31 | -0.22 |
| 43 | 1.33 | 1.31 | -0.26 |
| 50 | 1.32 | 1.31 | -0.27 |
| 57 | 1.28 | 1.27 | -0.3 |
| 64 | 1.21 | 1.2 | -0.3 |
| 71 | 1.15 | 1.12 | -0.34 |
| 79 | 1.13 | 1.09 | -0.44 |
| 86 | 1.08 | 1.06 | -0.66 |
| 93 | 2.45 | 2.05 | -2.72 |
| 100 | 15.71 | 12.91 | -18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
