通带频率11~12GHz, DC-10.5GHz≥45dB, 12.5-22GHz≥60dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 11 | ~ | 12 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-10.5 | GHz≥ | 45 | dB | ||
| 带外抑制 | 12.5-22 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

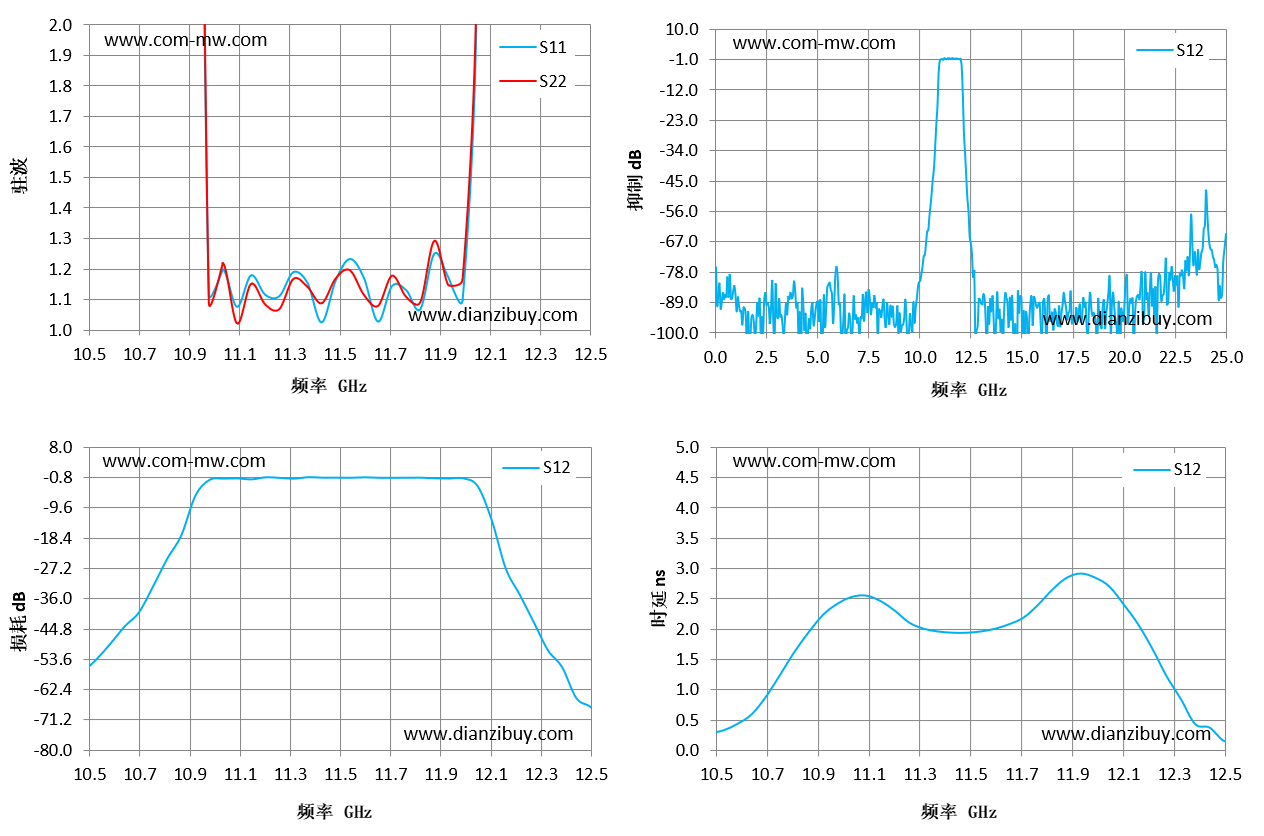

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 10.5 | 24.54 | 22.22 | -57.52 | 0.28 |
| 10.64 | 18.78 | 17.63 | -43.91 | 0.6 |
| 10.79 | 15.71 | 16.09 | -32.3 | 1.25 |
| 10.93 | 5.27 | 5.86 | -5.92 | 2.24 |
| 11.07 | 1.2 | 1.22 | -0.96 | 2.53 |
| 11.21 | 1.11 | 1.08 | -0.57 | 2.31 |
| 11.36 | 1.19 | 1.17 | -0.98 | 2.01 |
| 11.5 | 1.16 | 1.17 | -0.69 | 1.94 |
| 11.64 | 1.17 | 1.11 | -0.59 | 2.01 |
| 11.79 | 1.13 | 1.11 | -0.71 | 2.4 |
| 11.93 | 1.25 | 1.29 | -0.88 | 2.85 |
| 12.07 | 2.12 | 2.23 | -3.12 | 2.7 |
| 12.21 | 203.9 | 29.95 | -27.15 | 2.08 |
| 12.36 | 41.65 | 24.38 | -51.01 | 0.84 |
| 12.5 | 63.85 | 40.12 | -67.4 | 0.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
