通带频率13.5~14.5GHz, DC-13GHz≥45dB, 15-25GHz≥45dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 13.5 | ~ | 14.5 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带外抑制 | DC-13 | GHz≥ | 45 | dB | ||
| 带外抑制 | 15-25 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |

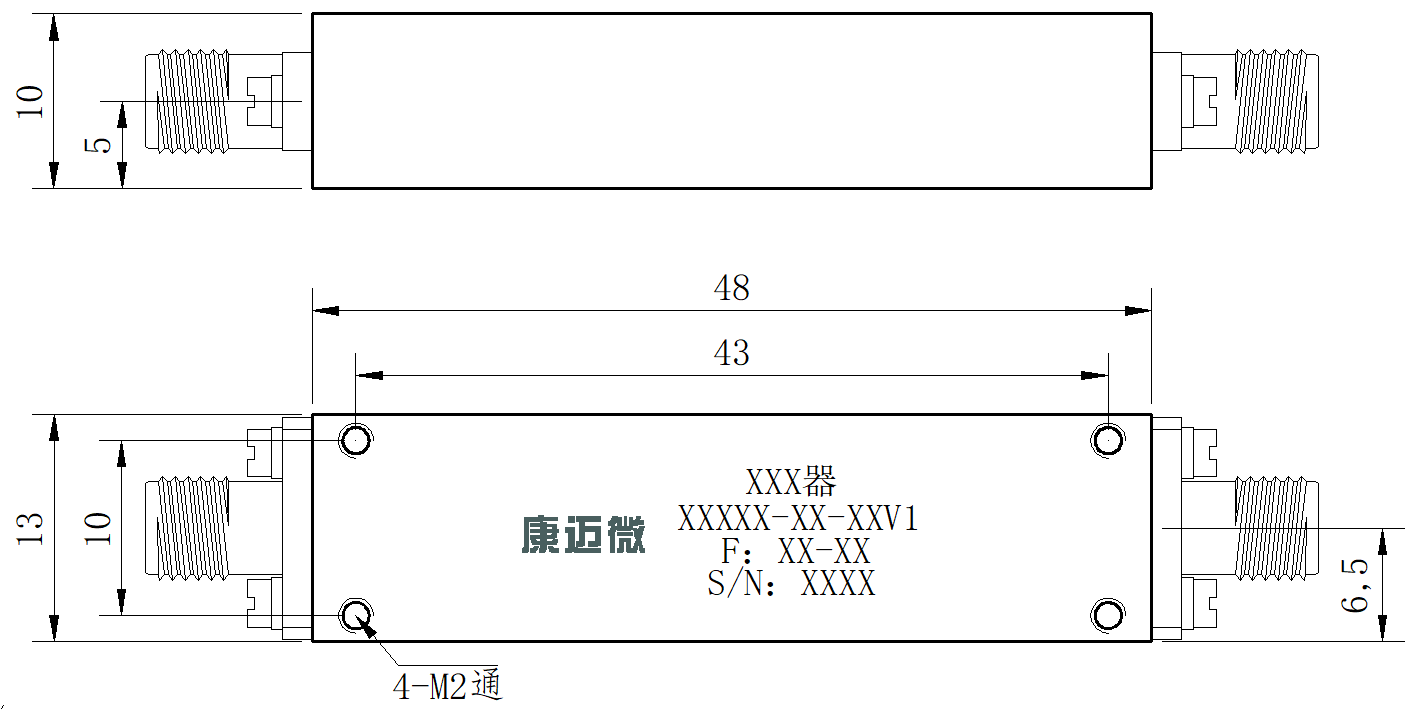

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

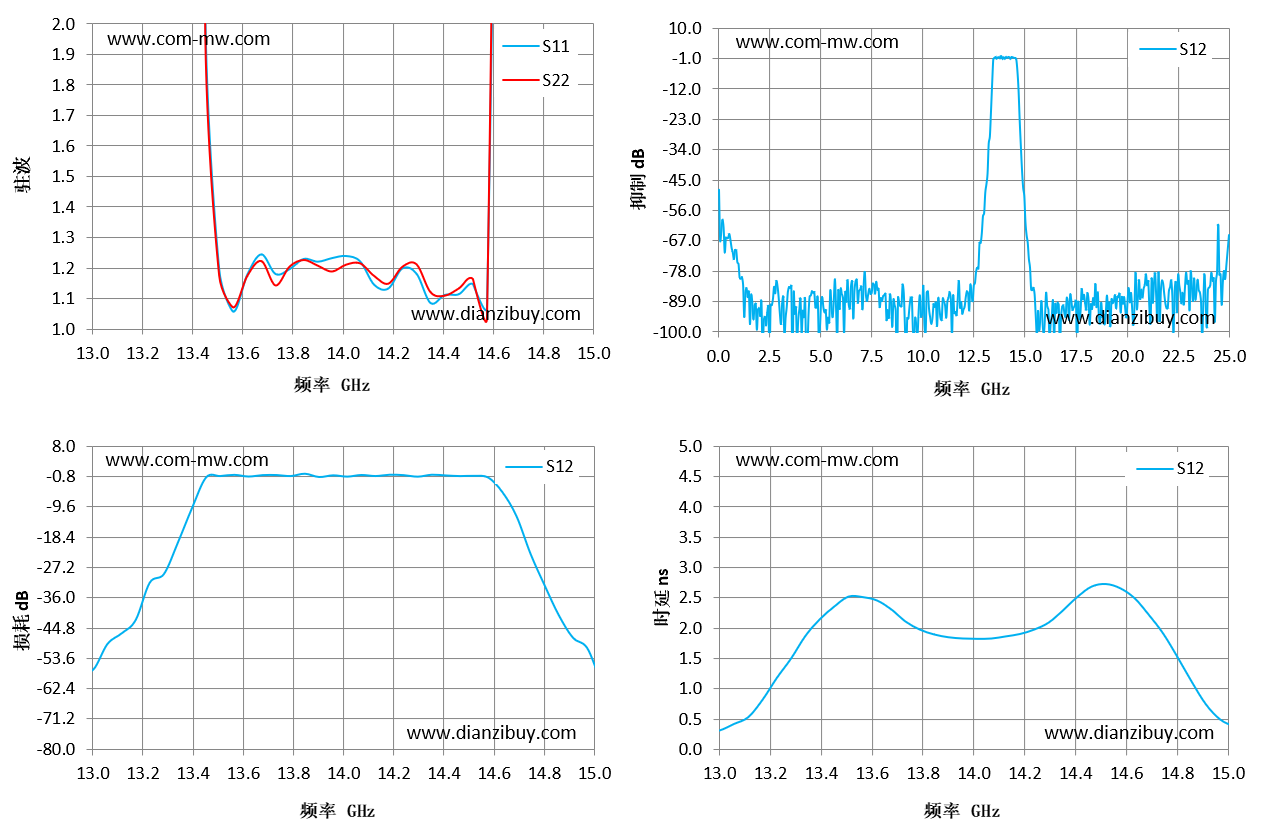

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 13 | 15.64 | 16.31 | -57.96 | 0.28 |
| 13.14 | 17.1 | 18.51 | -46.49 | 0.53 |
| 13.29 | 25.74 | 36.28 | -29.26 | 1.5 |
| 13.43 | 24.21 | 31.18 | -10.01 | 2.15 |
| 13.57 | 1.06 | 1.07 | -0.43 | 2.51 |
| 13.71 | 1.25 | 1.22 | -0.5 | 2.31 |
| 13.86 | 1.23 | 1.23 | -0.1 | 1.9 |
| 14 | 1.23 | 1.19 | -0.56 | 1.83 |
| 14.14 | 1.15 | 1.17 | -0.77 | 1.86 |
| 14.29 | 1.2 | 1.2 | -0.51 | 1.98 |
| 14.43 | 1.11 | 1.11 | -0.6 | 2.52 |
| 14.57 | 1.15 | 1.16 | -0.72 | 2.73 |
| 14.71 | 34.86 | 48.26 | -12.46 | 2.22 |
| 14.86 | 865.31 | 81.17 | -41.23 | 1.12 |
| 15 | 43.94 | 31.35 | -50.68 | 0.49 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
