通带频率15~17GHz, DC-14GHz≥65dB, 18-34GHz≥65dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 15 | ~ | 17 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-14 | GHz≥ | 65 | dB | ||
| 带外抑制 | 18-34 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 |

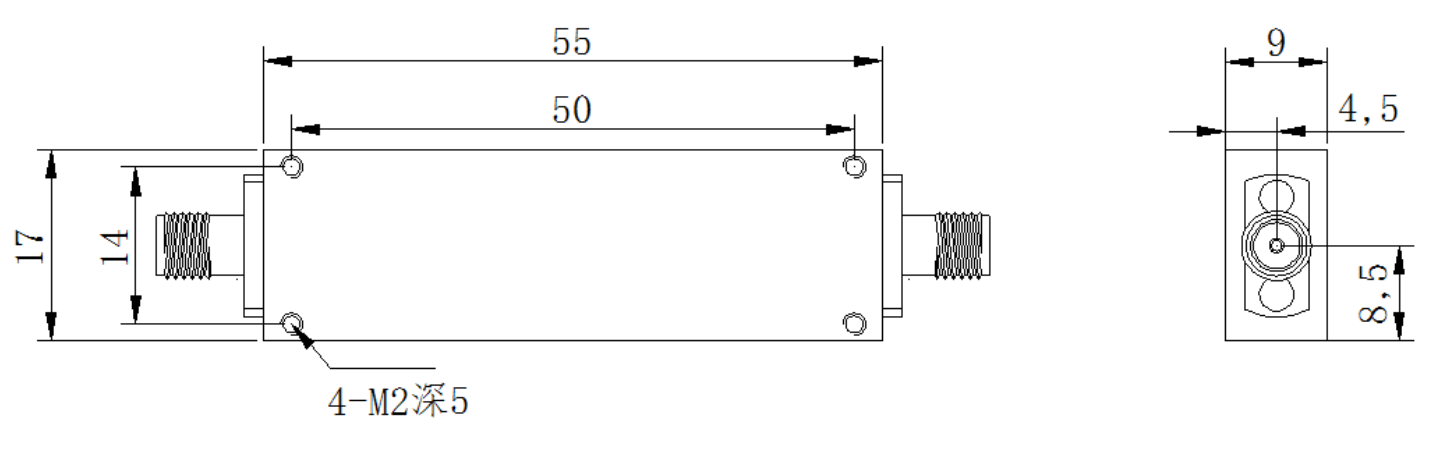

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

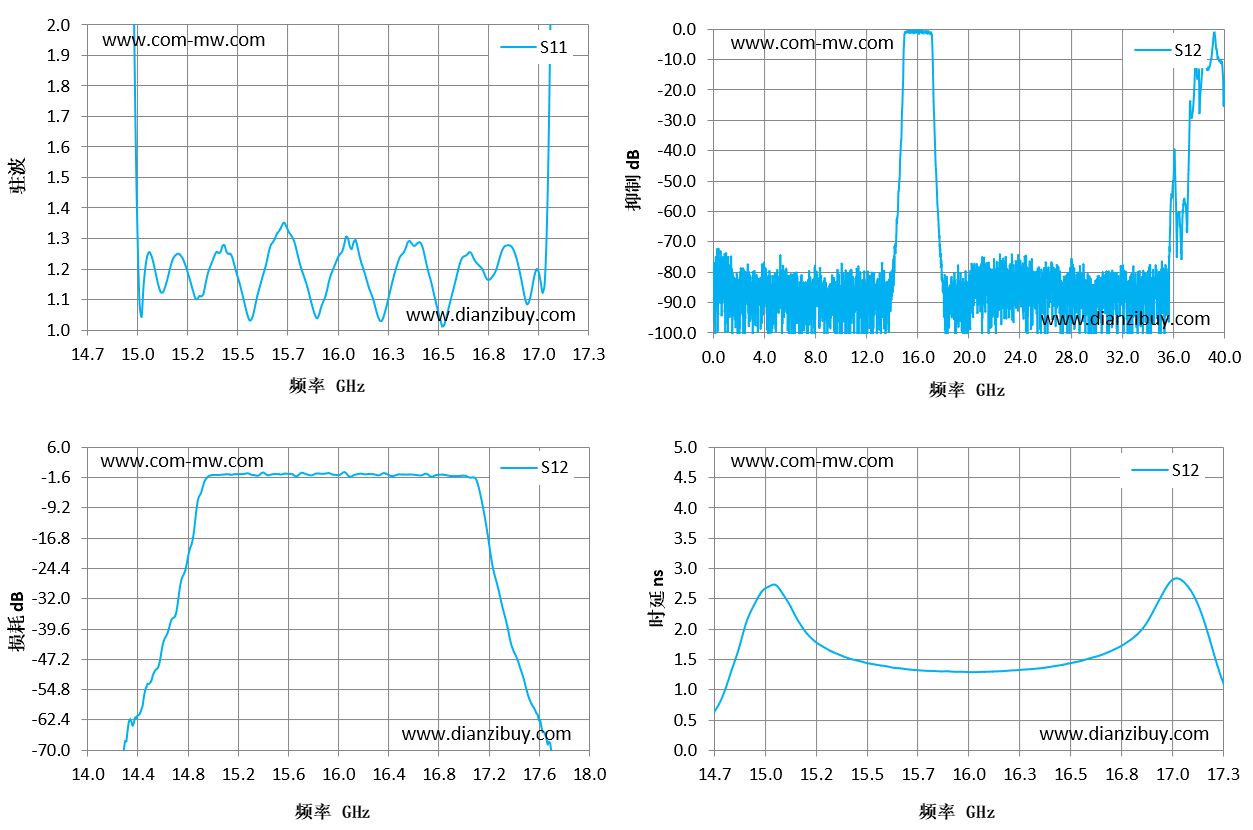

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 14.7 | 39.9 | -36.32 | 0.64 |
| 14.89 | 10.05 | -6.27 | 2.33 |
| 15.07 | 1.14 | -0.76 | 2.48 |
| 15.26 | 1.1 | -0.5 | 1.71 |
| 15.44 | 1.25 | -0.92 | 1.48 |
| 15.63 | 1.23 | -0.57 | 1.36 |
| 15.81 | 1.2 | -0.64 | 1.32 |
| 16 | 1.24 | -0.86 | 1.3 |
| 16.19 | 1.08 | -0.54 | 1.32 |
| 16.37 | 1.29 | -0.38 | 1.36 |
| 16.56 | 1.04 | -0.74 | 1.47 |
| 16.74 | 1.21 | -1.27 | 1.66 |
| 16.93 | 1.22 | -1.1 | 2.22 |
| 17.11 | 2.65 | -2.8 | 2.75 |
| 17.3 | 39.7 | -32.79 | 1.12 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
