通带频率16~17GHz, DC-15.7GHz≥40dB, 17.3-34GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 16 | ~ | 17 | GHz |
| 通带损耗 | / | / | 1.6 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-15.7 | GHz≥ | 40 | dB | ||
| 带外抑制 | 17.3-34 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

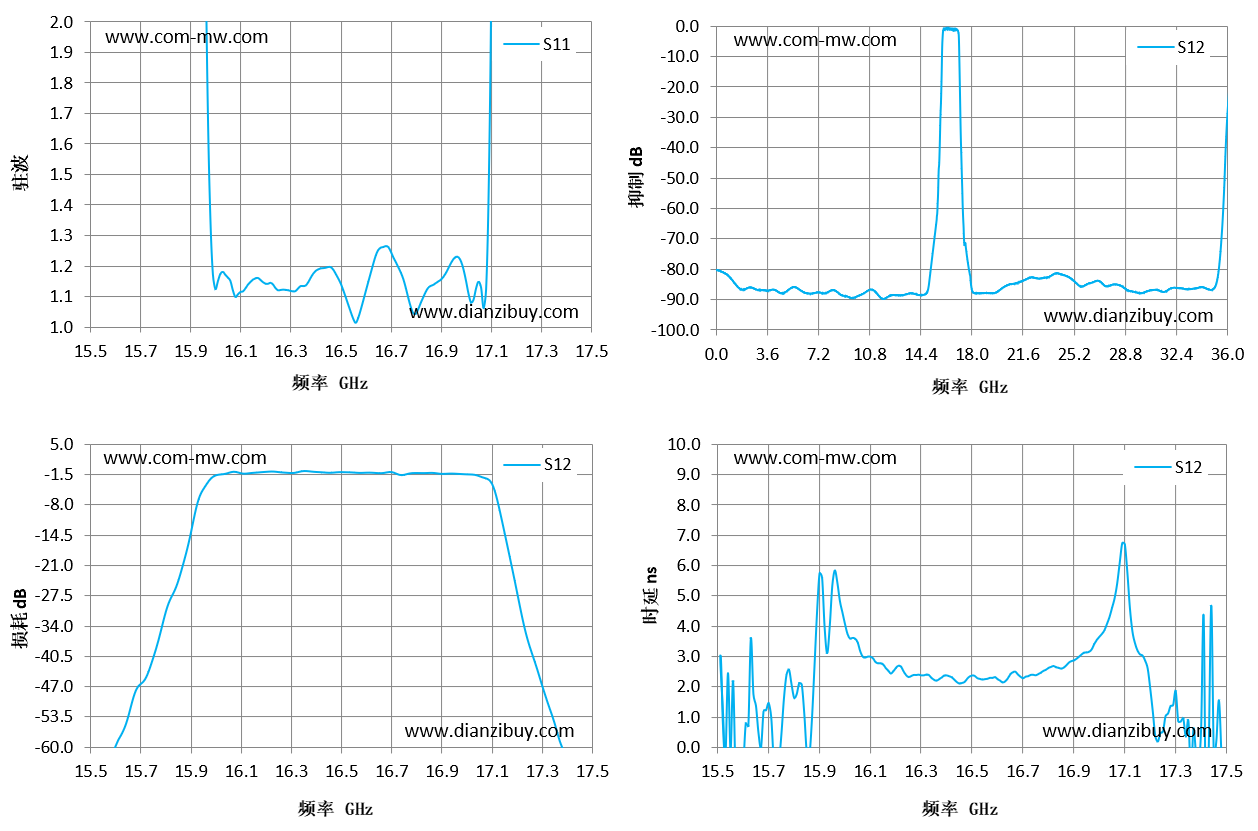

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 15.5 | 49.81 | -69.33 | -1.57 |
| 15.64 | 44.43 | -55.04 | 1.76 |
| 15.79 | 33.17 | -32.73 | 2.08 |
| 15.93 | 6.37 | -6.71 | 3.11 |
| 16.07 | 1.12 | -0.81 | 3 |
| 16.21 | 1.14 | -0.78 | 2.7 |
| 16.36 | 1.14 | -0.66 | 2.21 |
| 16.5 | 1.14 | -0.89 | 2.38 |
| 16.64 | 1.24 | -1.08 | 2.28 |
| 16.79 | 1.05 | -1.08 | 2.57 |
| 16.93 | 1.19 | -1.21 | 3.07 |
| 17.07 | 1.06 | -2.14 | 5.42 |
| 17.21 | 29 | -29.51 | 1.19 |
| 17.36 | 47.7 | -56.88 | -0.92 |
| 17.5 | 51.89 | -71.93 | -2.7 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
