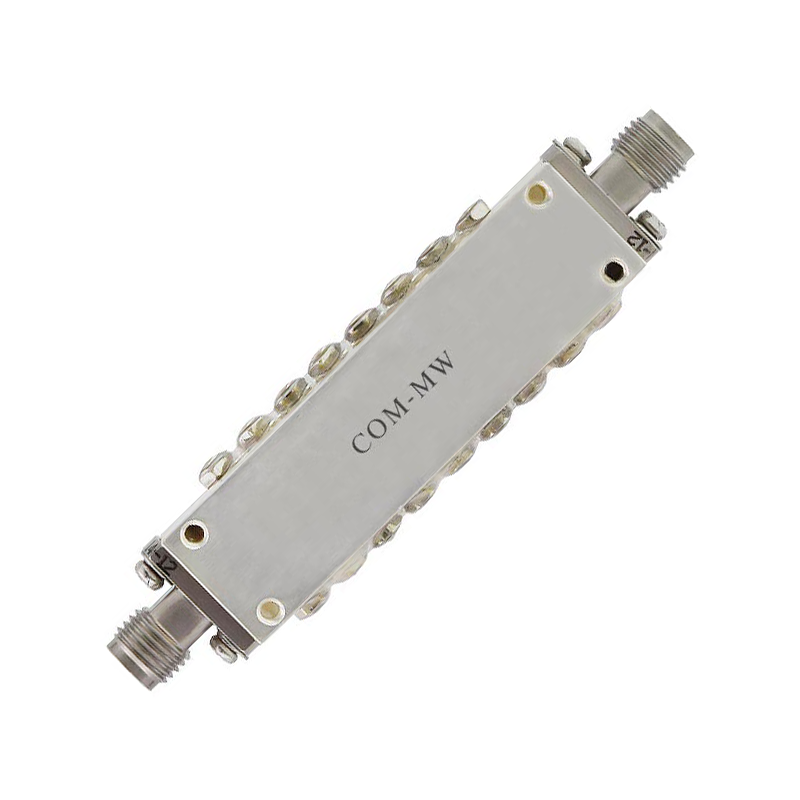

通带频率15~20GHz, DC-13GHz≥40dB, 22-34GHz≥40dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 15 | ~ | 20 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-13 | GHz≥ | 40 | dB | ||
| 带外抑制 | 22-34 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |

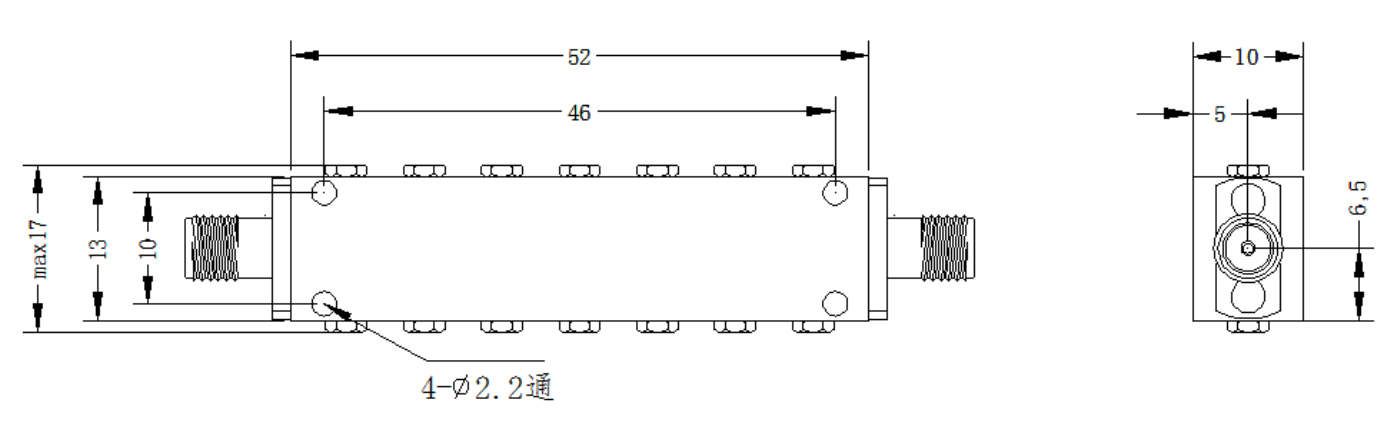

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 15W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

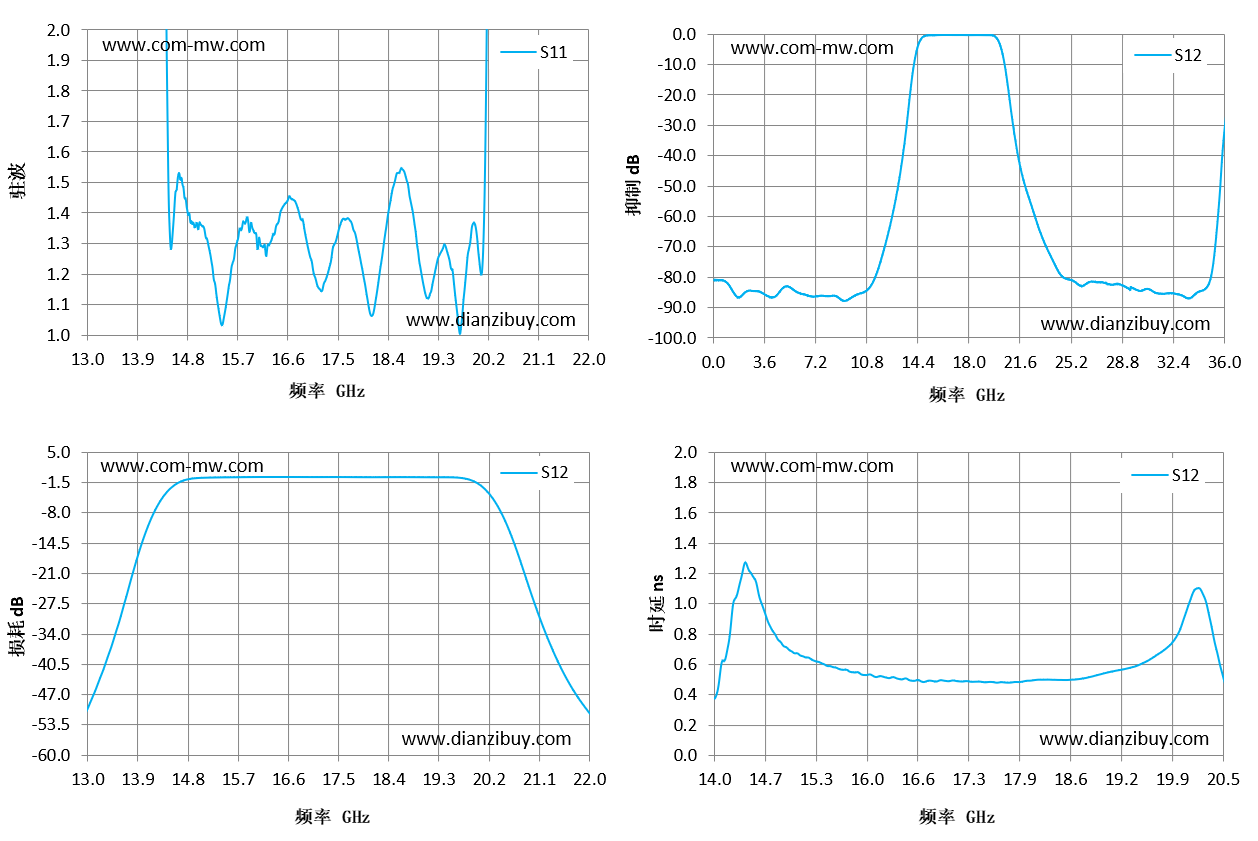

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 13 | 81.6 | -49.87 | 0.12 |
| 13.64 | 85.5 | -28.03 | 0.28 |
| 14.29 | 9.09 | -5.63 | 1.07 |
| 14.93 | 1.35 | -0.54 | 0.71 |
| 15.57 | 1.2 | -0.34 | 0.57 |
| 16.21 | 1.26 | -0.28 | 0.51 |
| 16.86 | 1.38 | -0.29 | 0.49 |
| 17.5 | 1.34 | -0.29 | 0.48 |
| 18.14 | 1.08 | -0.32 | 0.5 |
| 18.79 | 1.45 | -0.31 | 0.52 |
| 19.43 | 1.29 | -0.34 | 0.6 |
| 20.07 | 1.2 | -2.29 | 1.02 |
| 20.71 | 62.99 | -16.5 | 0.32 |
| 21.36 | 97.59 | -37.9 | 0.19 |
| 22 | 89.15 | -50.88 | 0.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
