通带频率 17.7~21.2GHz, DC-16.3GHz≥60dB, 23-30GHz≥60dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.7 | ~ | 21.2 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-16.3 | GHz≥ | 60 | dB | ||
| 带外抑制 | 23-30 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |

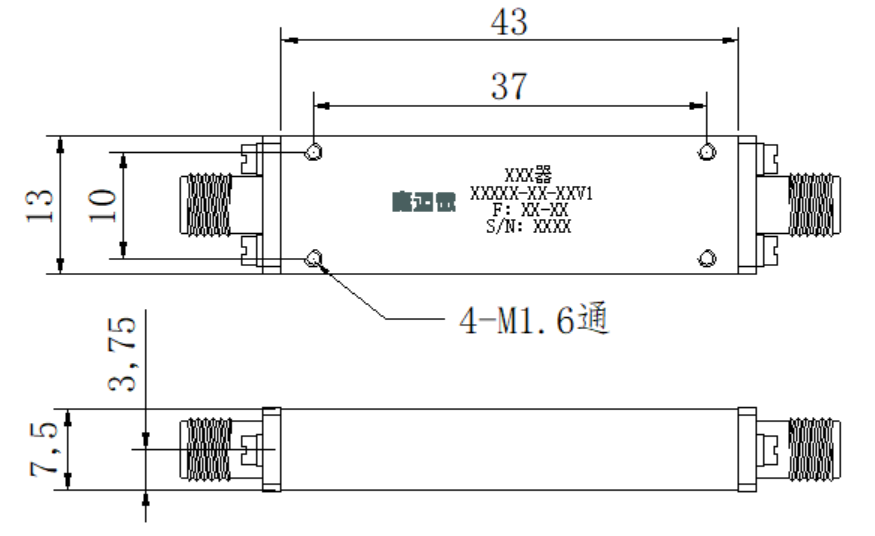

| 接口形式 | SMA-K可拆0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 时延波动 | ≤5ns |
| 工作温度 | -40~+85℃设计保证 |

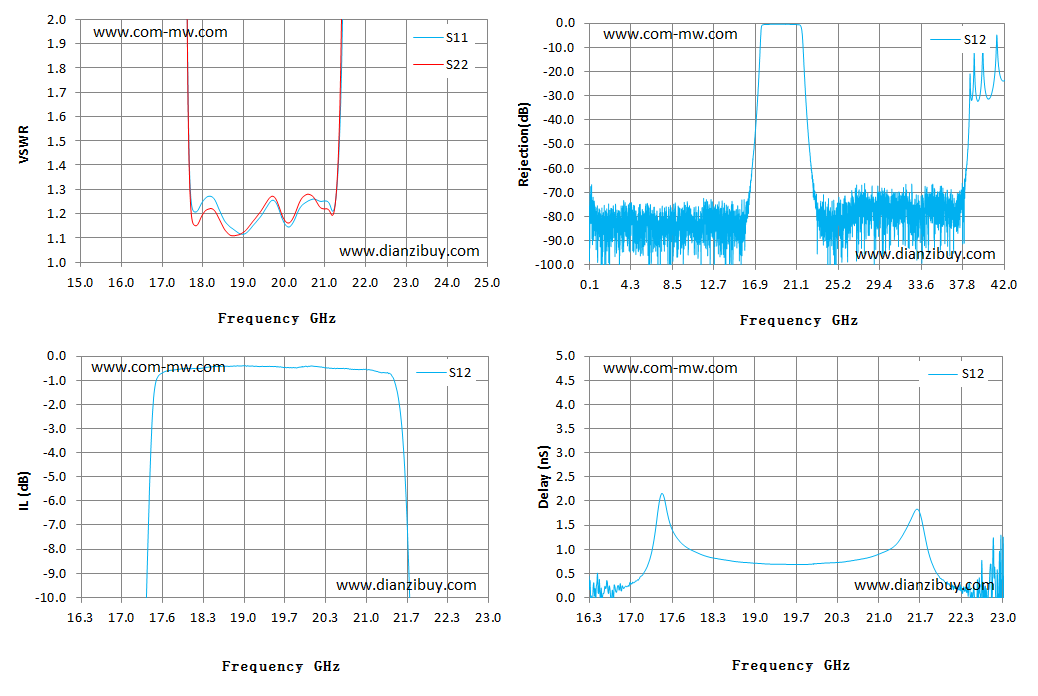

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 15.00 | 263.95 | 113.81 | -83.08 | -83.08 | 10.10 |
| 15.71 | 688.97 | 146.44 | -78.01 | -78.01 | -1.42 |
| 16.43 | 7510.54 | 163.22 | -64.78 | -64.78 | 0.51 |
| 17.14 | 201.69 | 63.22 | -29.25 | -29.25 | 0.44 |
| 17.86 | 1.21 | 1.15 | -0.56 | -0.56 | 1.05 |
| 18.57 | 1.16 | 1.13 | -0.42 | -0.42 | 0.77 |
| 19.29 | 1.16 | 1.18 | -0.43 | -0.43 | 0.69 |
| 20.00 | 1.16 | 1.18 | -0.42 | -0.42 | 0.70 |
| 20.71 | 1.26 | 1.27 | -0.53 | -0.53 | 0.80 |
| 21.43 | 1.99 | 2.36 | -0.90 | -0.90 | 1.41 |
| 22.14 | 92.11 | 159.42 | -41.40 | -41.40 | 0.25 |
| 22.86 | 710.66 | 10866.57 | -71.10 | -71.10 | 0.42 |
| 23.57 | 10979.98 | 466.09 | -81.24 | -81.24 | -2.13 |
| 24.29 | 8643.88 | 214.58 | -83.68 | -83.68 | 0.08 |
| 25.00 | 895.18 | 194.24 | -81.02 | -81.02 | 2.77 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
