通带频率2.6~3GHz, DC-2.2GHz≥50dB, 3.4-9GHz≥60dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2.6 | ~ | 3 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-2.2 | GHz≥ | 50 | dB | ||
| 带外抑制 | 3.4-9 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |

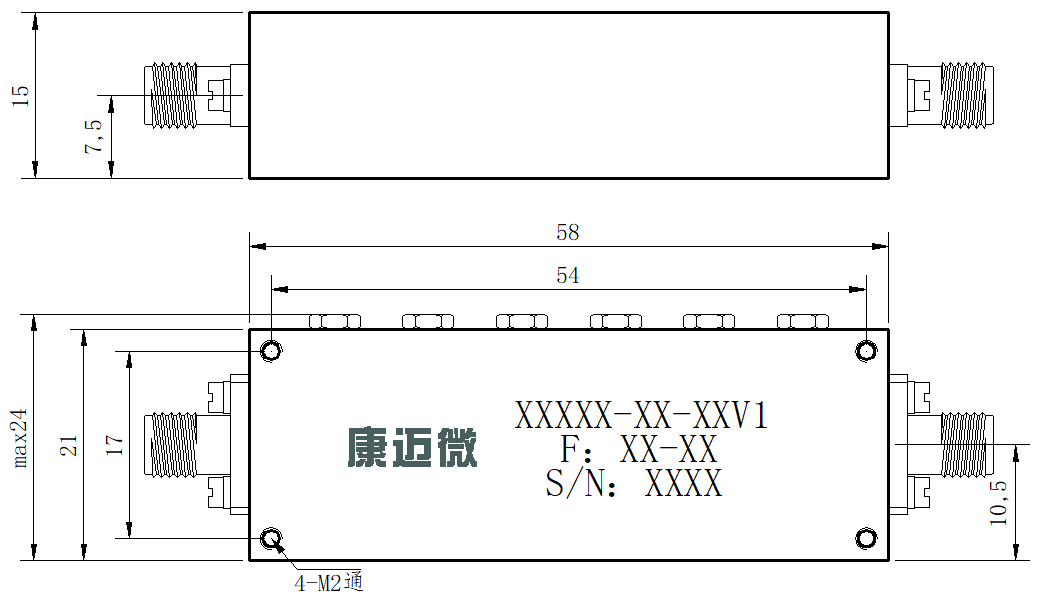

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 30W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

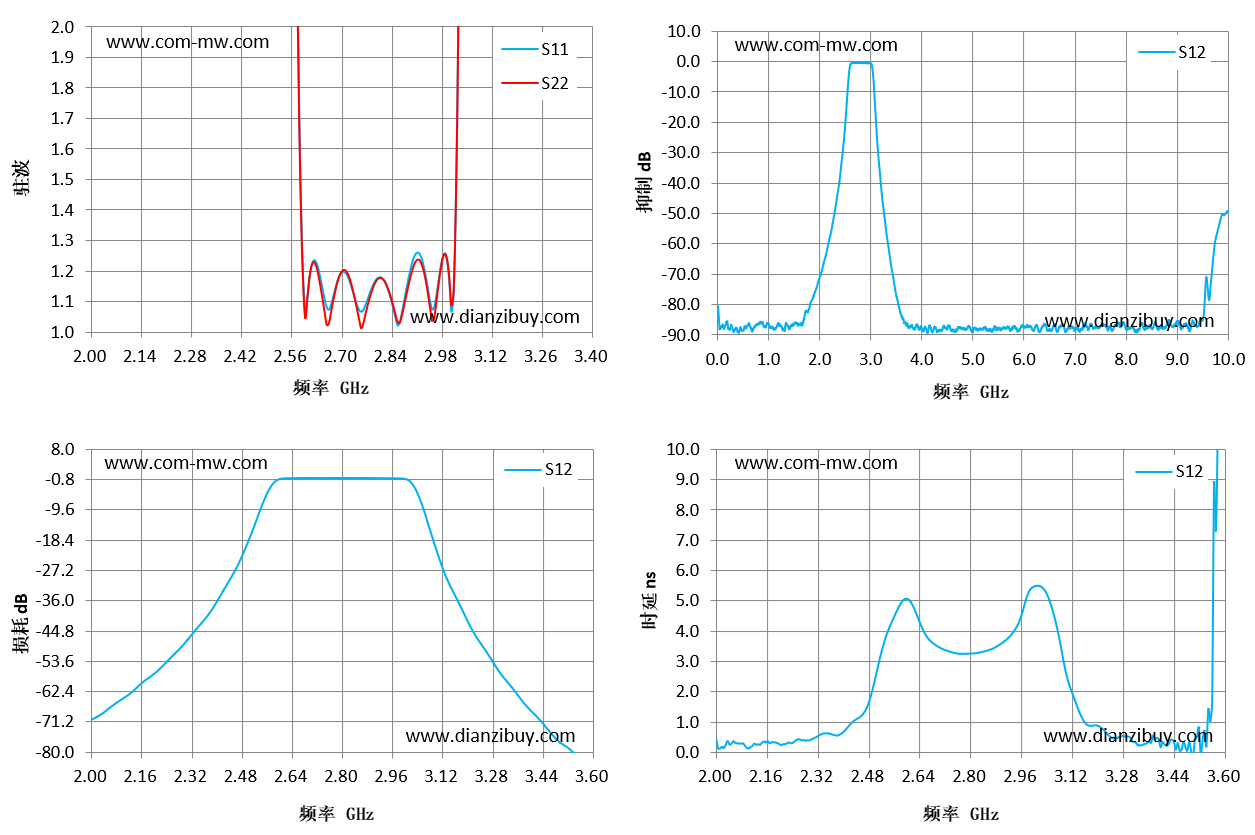

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2 | 7497.88 | 985.03 | -70.6 | 0.41 |
| 2.1 | 568.71 | 355.51 | -64.75 | 0.14 |
| 2.2 | 538.47 | 413.61 | -57.44 | 0.27 |
| 2.3 | 1005.05 | 384.79 | -48.19 | 0.42 |
| 2.4 | 573.59 | 322.11 | -36.99 | 0.62 |
| 2.5 | 208.11 | 162.04 | -19.35 | 2.33 |
| 2.6 | 1.06 | 1.04 | -0.7 | 5.06 |
| 2.7 | 1.19 | 1.18 | -0.39 | 3.5 |
| 2.8 | 1.17 | 1.17 | -0.38 | 3.25 |
| 2.9 | 1.23 | 1.21 | -0.42 | 3.61 |
| 3 | 1.23 | 1.24 | -0.58 | 5.45 |
| 3.1 | 72.24 | 60.8 | -20.59 | 2.72 |
| 3.2 | 160.05 | 117.3 | -41.96 | 0.88 |
| 3.3 | 284.98 | 299.9 | -56.02 | 0.51 |
| 3.4 | 1843.94 | 1156.26 | -67.69 | 0.17 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
