通带频率 2225~2275MHz, DC-1650MHz≥70dBc, 2550-4000MHz≥70dBc, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2225 | ~ | 2275 | MHz |
| 通带损耗 | / | / | 1.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1650 | MHz≥ | 70 | dBc | ||
| 带外抑制 | 2550-4000 | MHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.35 |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

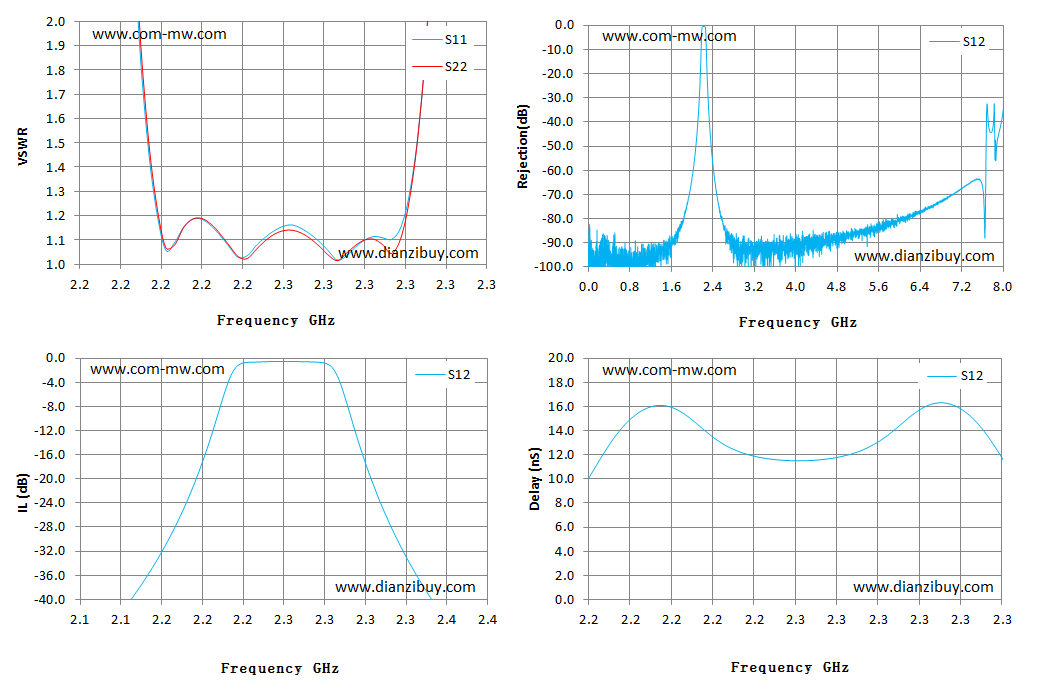

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 2.20 | 19.79 | 22.50 | -11.10 | -11.10 | 9.44 |
| 2.21 | 5.60 | 5.96 | -4.67 | -4.67 | 14.13 |
| 2.21 | 5.60 | 5.96 | -4.67 | -4.67 | 14.13 |
| 2.22 | 1.22 | 1.25 | -0.85 | -0.85 | 16.04 |
| 2.23 | 1.19 | 1.19 | -0.63 | -0.63 | 13.48 |
| 2.24 | 1.03 | 1.03 | -0.56 | -0.56 | 11.98 |
| 2.24 | 1.03 | 1.03 | -0.56 | -0.56 | 11.98 |
| 2.25 | 1.16 | 1.14 | -0.56 | -0.56 | 11.50 |
| 2.26 | 1.09 | 1.07 | -0.56 | -0.56 | 11.70 |
| 2.26 | 1.09 | 1.07 | -0.56 | -0.56 | 11.70 |
| 2.27 | 1.10 | 1.10 | -0.61 | -0.61 | 13.03 |
| 2.28 | 1.15 | 1.11 | -0.75 | -0.75 | 15.44 |
| 2.29 | 3.84 | 3.91 | -3.28 | -3.28 | 15.83 |
| 2.29 | 3.84 | 3.91 | -3.28 | -3.28 | 15.83 |
| 2.30 | 14.84 | 15.73 | -9.40 | -9.40 | 12.40 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
