通带频率3.1~3.5GHz, DC-2.8GHz≥40dB, 3.8-9GHz≥50dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.1 | ~ | 3.5 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-2.8 | GHz≥ | 40 | dB | ||
| 带外抑制 | 3.8-9 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |

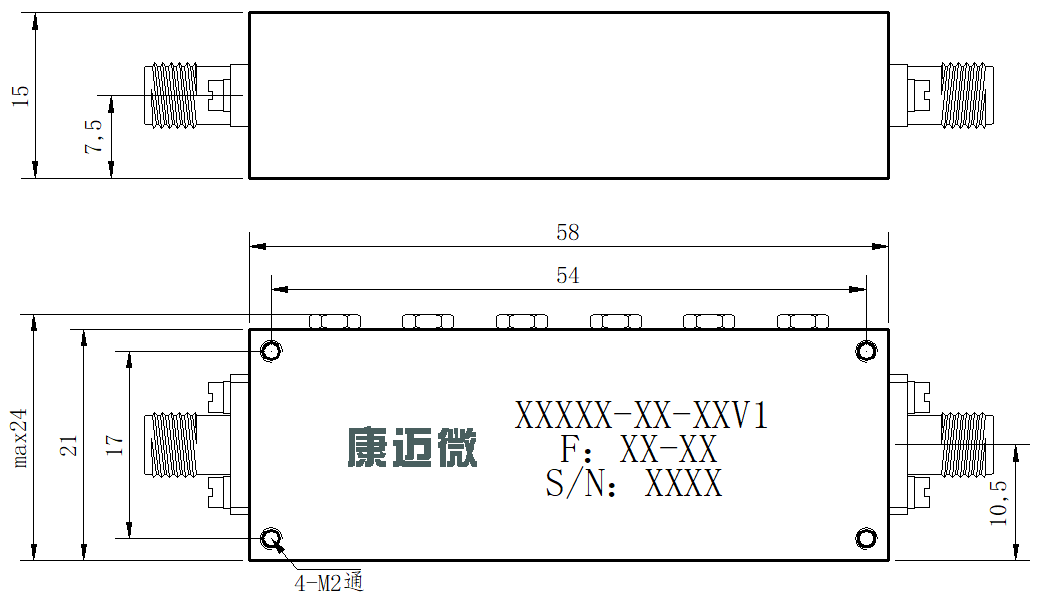

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 30W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

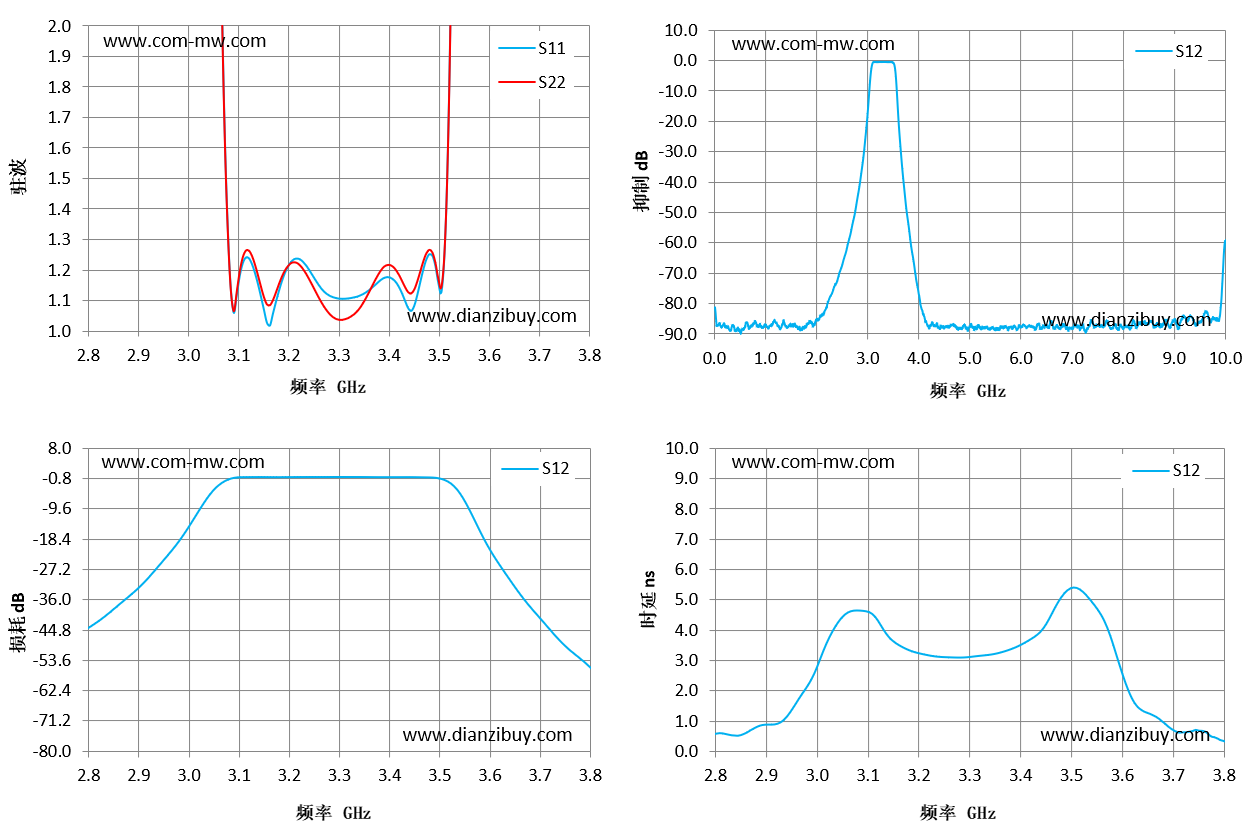

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2.8 | 405.54 | 381.86 | -44.51 | 0.56 |
| 2.87 | 230.62 | 225.85 | -36.51 | 0.69 |
| 2.94 | 843.32 | 3103.61 | -27.14 | 1.04 |
| 3.01 | 65.89 | 55.12 | -13.35 | 3.06 |
| 3.09 | 1.14 | 1.13 | -0.79 | 4.65 |
| 3.16 | 1.03 | 1.09 | -0.38 | 3.56 |
| 3.23 | 1.23 | 1.2 | -0.35 | 3.15 |
| 3.3 | 1.11 | 1.04 | -0.34 | 3.11 |
| 3.37 | 1.14 | 1.15 | -0.38 | 3.29 |
| 3.44 | 1.07 | 1.13 | -0.39 | 3.94 |
| 3.51 | 1.13 | 1.14 | -0.94 | 5.41 |
| 3.59 | 57.48 | 53.51 | -18.35 | 3.19 |
| 3.66 | 109.08 | 82.61 | -33.19 | 1.24 |
| 3.73 | 183.04 | 150.62 | -45.77 | 0.64 |
| 3.8 | 281.59 | 172.02 | -55.39 | 0.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
