通带频率2700~4500MHz, DC-2.4GHz≥50dB, 4.8-12GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 2700 | ~ | 4500 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-2.4 | GHz≥ | 50 | dB | ||
| 带外抑制 | 4.8-12 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |

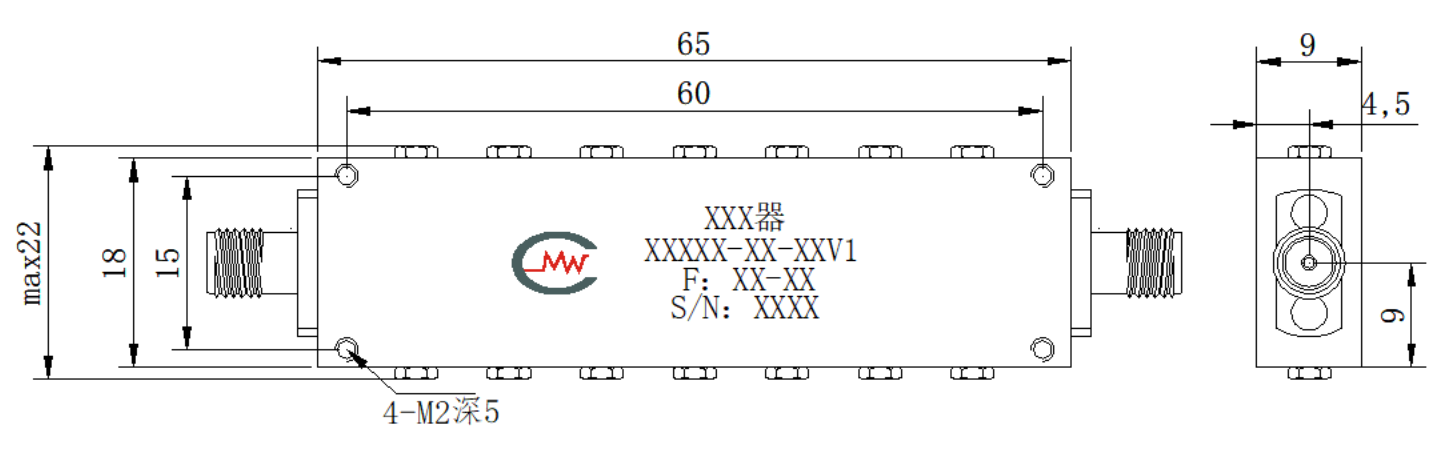

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

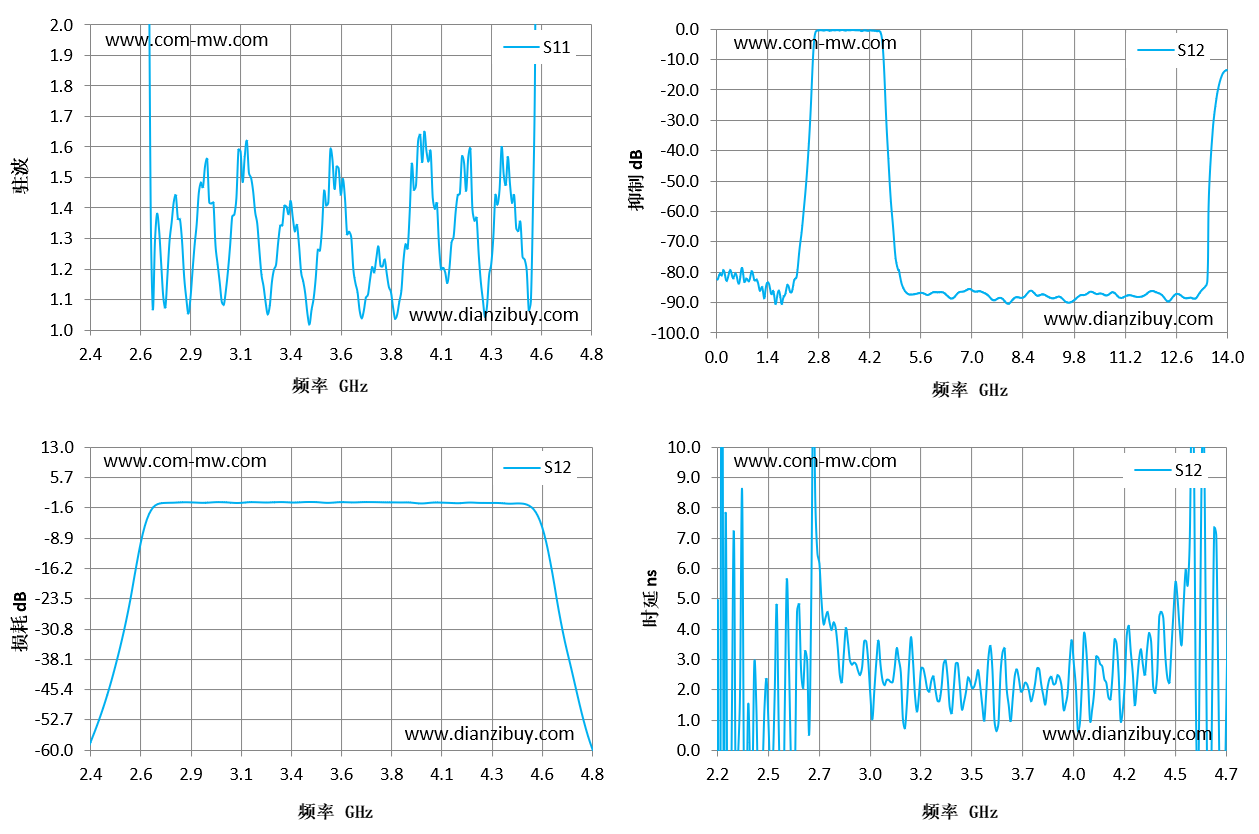

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 2.4 | 148.06 | -58.11 | -1.52 |
| 2.57 | 73.46 | -28.98 | -2.88 |
| 2.74 | 1.22 | -0.58 | 4.57 |
| 2.91 | 1.35 | -0.45 | 2.76 |
| 3.09 | 1.38 | -0.52 | 3 |
| 3.26 | 1.08 | -0.4 | 2.44 |
| 3.43 | 1.12 | -0.31 | 2.4 |
| 3.6 | 1.44 | -0.33 | 3.24 |
| 3.77 | 1.24 | -0.34 | 2.72 |
| 3.94 | 1.54 | -0.47 | 3.65 |
| 4.11 | 1.15 | -0.5 | 2.23 |
| 4.29 | 1.04 | -0.52 | 2.82 |
| 4.46 | 1.35 | -0.66 | 5 |
| 4.63 | 25.88 | -23.47 | 2 |
| 4.8 | 41.25 | -59.6 | 1.91 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
