通带频率3.4~4.2GHz, DC-2.8GHz≥48dB, 4.7-11GHz≥60dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.4 | ~ | 4.2 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-2.8 | GHz≥ | 48 | dB | ||
| 带外抑制 | 4.7-11 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 30W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

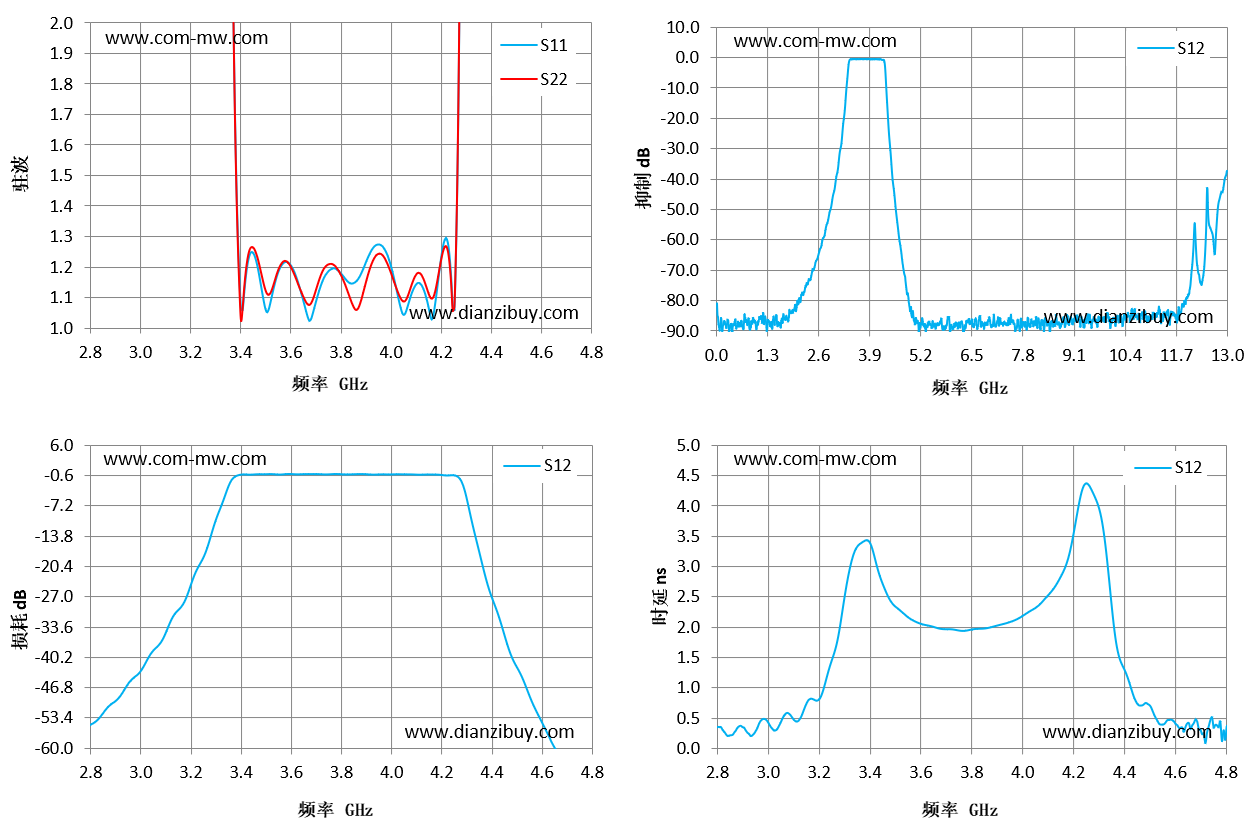

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2.8 | 556.9 | 462.35 | -54.98 | 0.33 |
| 2.94 | 806.87 | 310.32 | -46.76 | 0.21 |
| 3.09 | 517.19 | 478.64 | -36.08 | 0.55 |
| 3.23 | 113.08 | 290.84 | -20.88 | 1.07 |
| 3.37 | 2.18 | 2.19 | -1.18 | 3.39 |
| 3.51 | 1.05 | 1.11 | -0.37 | 2.33 |
| 3.66 | 1.05 | 1.08 | -0.35 | 1.99 |
| 3.8 | 1.18 | 1.18 | -0.38 | 1.96 |
| 3.94 | 1.27 | 1.24 | -0.45 | 2.07 |
| 4.09 | 1.13 | 1.16 | -0.44 | 2.47 |
| 4.23 | 1.28 | 1.25 | -0.64 | 4.1 |
| 4.37 | 47.36 | 42.25 | -21.78 | 1.74 |
| 4.51 | 104.48 | 75.73 | -43.01 | 0.68 |
| 4.66 | 187.79 | 98.94 | -60.35 | 0.41 |
| 4.8 | 208.14 | 147.2 | -72.18 | 0.14 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
