通带频率3.7~4.2GHz, DC-3.4GHz≥40dB, 4.5-11GHz≥50dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.7 | ~ | 4.2 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-3.4 | GHz≥ | 40 | dB | ||
| 带外抑制 | 4.5-11 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |

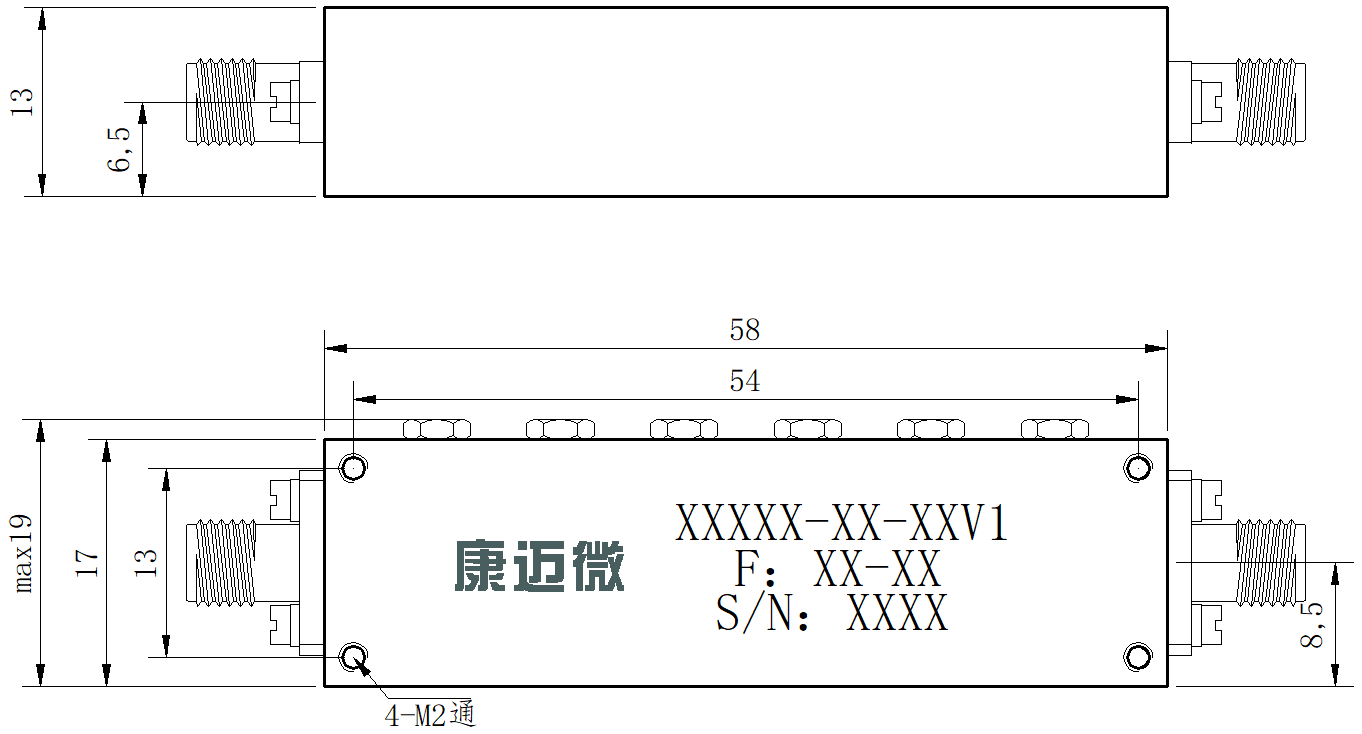

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

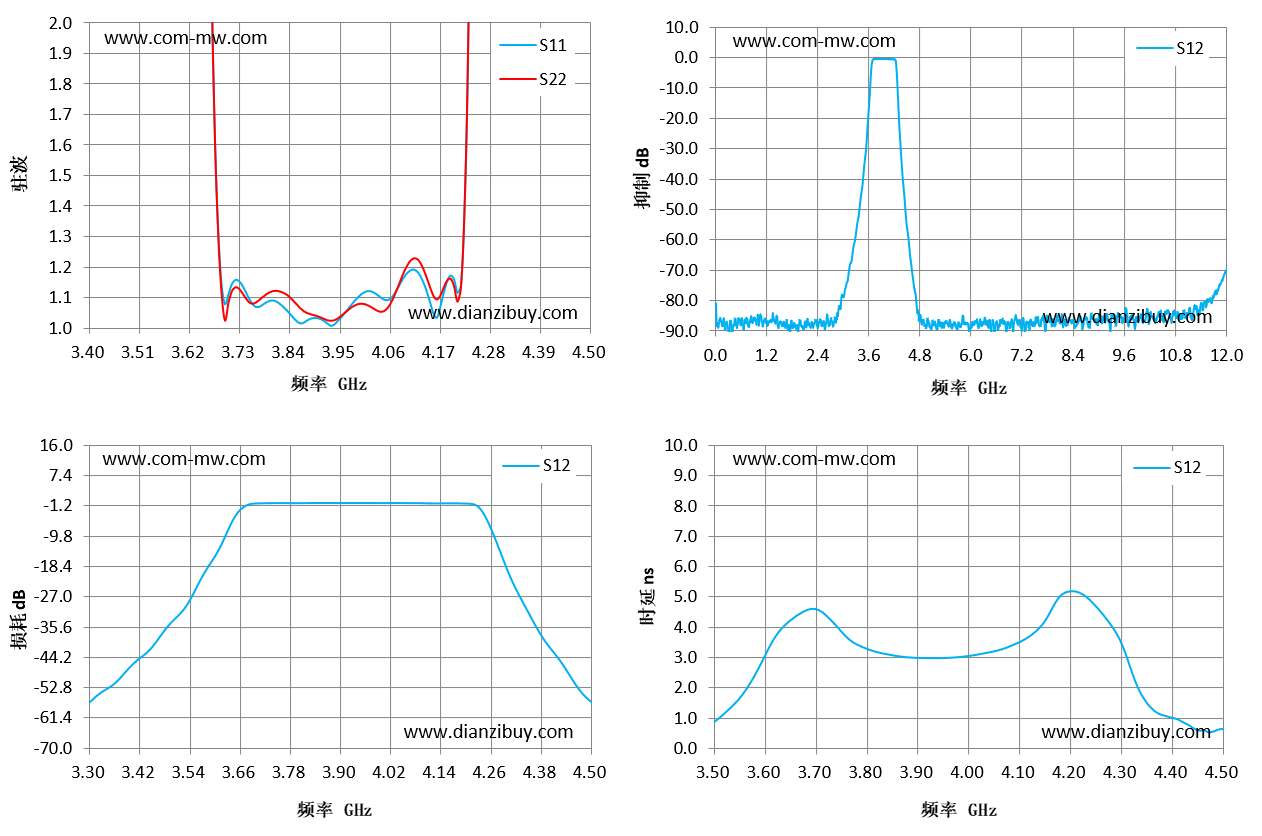

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 3.4 | 3361.56 | 296.09 | -46.81 | 0.43 |
| 3.48 | 908.61 | 1495.03 | -37.62 | 0.76 |
| 3.56 | 86.65 | 198.39 | -24.55 | 1.79 |
| 3.64 | 9.67 | 10.36 | -6.48 | 4.06 |
| 3.71 | 1.11 | 1.08 | -0.53 | 4.57 |
| 3.79 | 1.08 | 1.11 | -0.47 | 3.38 |
| 3.87 | 1.01 | 1.06 | -0.42 | 3.05 |
| 3.95 | 1.02 | 1.03 | -0.43 | 2.99 |
| 4.03 | 1.11 | 1.06 | -0.43 | 3.14 |
| 4.11 | 1.19 | 1.22 | -0.51 | 3.54 |
| 4.19 | 1.15 | 1.15 | -0.54 | 5.11 |
| 4.26 | 7.14 | 7.15 | -5.7 | 4.64 |
| 4.34 | 51.5 | 58.07 | -28.27 | 1.91 |
| 4.42 | 80.15 | 97.64 | -43.88 | 0.91 |
| 4.5 | 118.92 | 99.34 | -56.06 | 0.64 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
