通带频率28~40GHz, 25-26GHz≥40dB, 42-52GHz≥40dB, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 28 | ~ | 40 | GHz |
| 通带损耗 | / | / | 3 | dB | ||
| 带内波动 | / | / | 1.5 | dB | ||
| 带外抑制 | 25-26 | GHz≥ | 40 | dB | ||
| 带外抑制 | 42-52 | GHz≥ | 40 | dB | ||
| 带外抑制 | DC-23 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.8 |

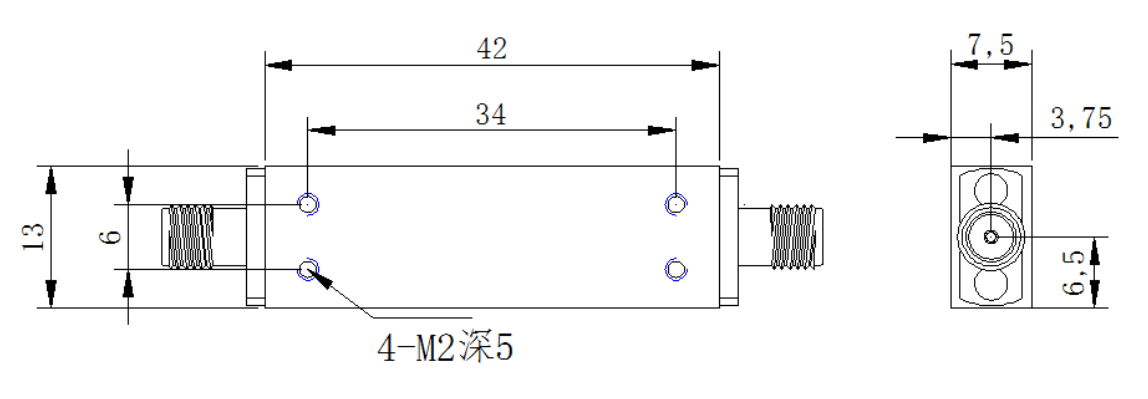

| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

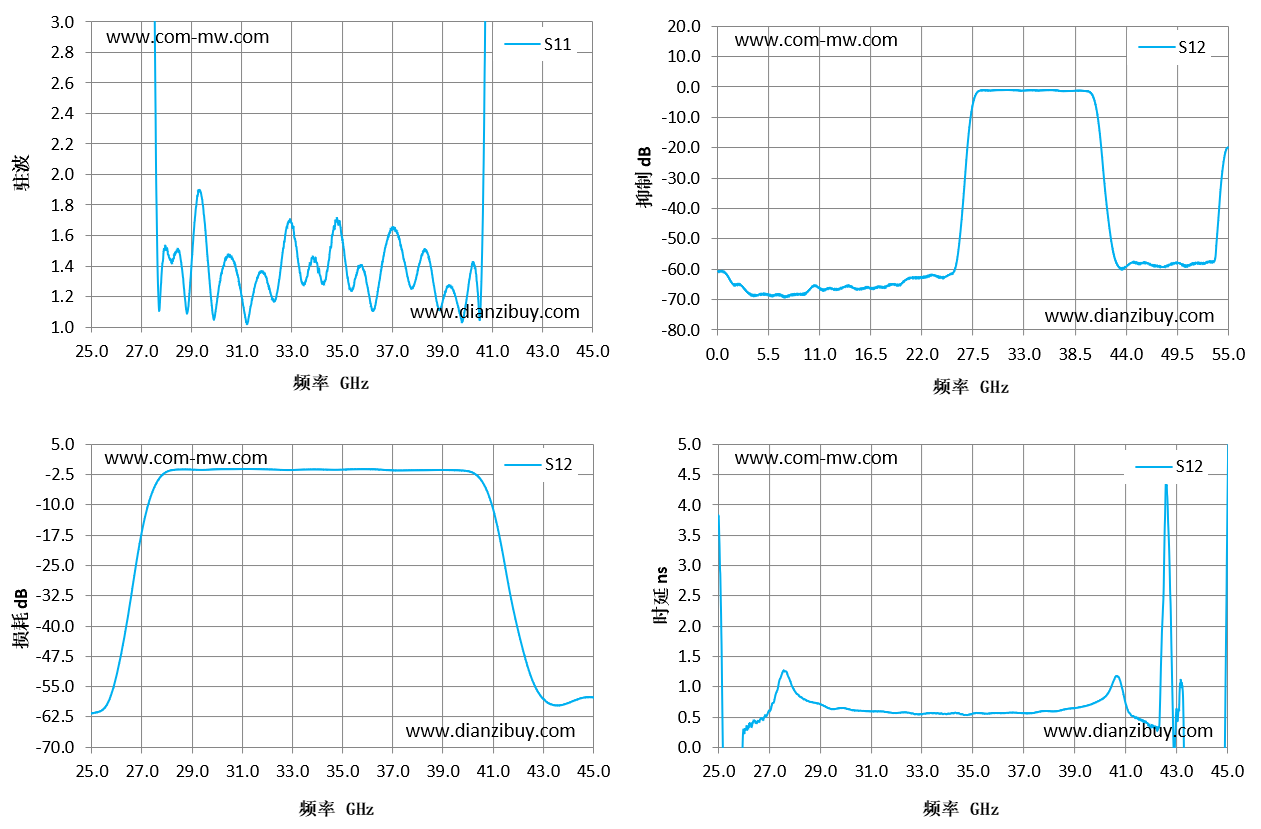

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 25 | 18.14 | -61.71 | 3.77 |
| 26.43 | 15.19 | -38.24 | 0.43 |
| 27.86 | 1.43 | -2.38 | 1.03 |
| 29.29 | 1.89 | -1.36 | 0.65 |
| 30.71 | 1.42 | -1.17 | 0.6 |
| 32.14 | 1.23 | -1.27 | 0.57 |
| 33.57 | 1.31 | -1.28 | 0.56 |
| 35 | 1.59 | -1.31 | 0.56 |
| 36.43 | 1.23 | -1.28 | 0.57 |
| 37.86 | 1.27 | -1.47 | 0.6 |
| 39.29 | 1.28 | -1.41 | 0.67 |
| 40.71 | 2.81 | -5.81 | 1.17 |
| 42.14 | 12.4 | -44.56 | 0.34 |
| 43.57 | 11.56 | -59.74 | -3.61 |
| 45 | 12.25 | -57.76 | 4.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
