通带频率4~4.5GHz, DC-3.6GHz≥50dB, 4.8-11GHz≥50dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4 | ~ | 4.5 | GHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带外抑制 | DC-3.6 | GHz≥ | 50 | dB | ||
| 带外抑制 | 4.8-11 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 |

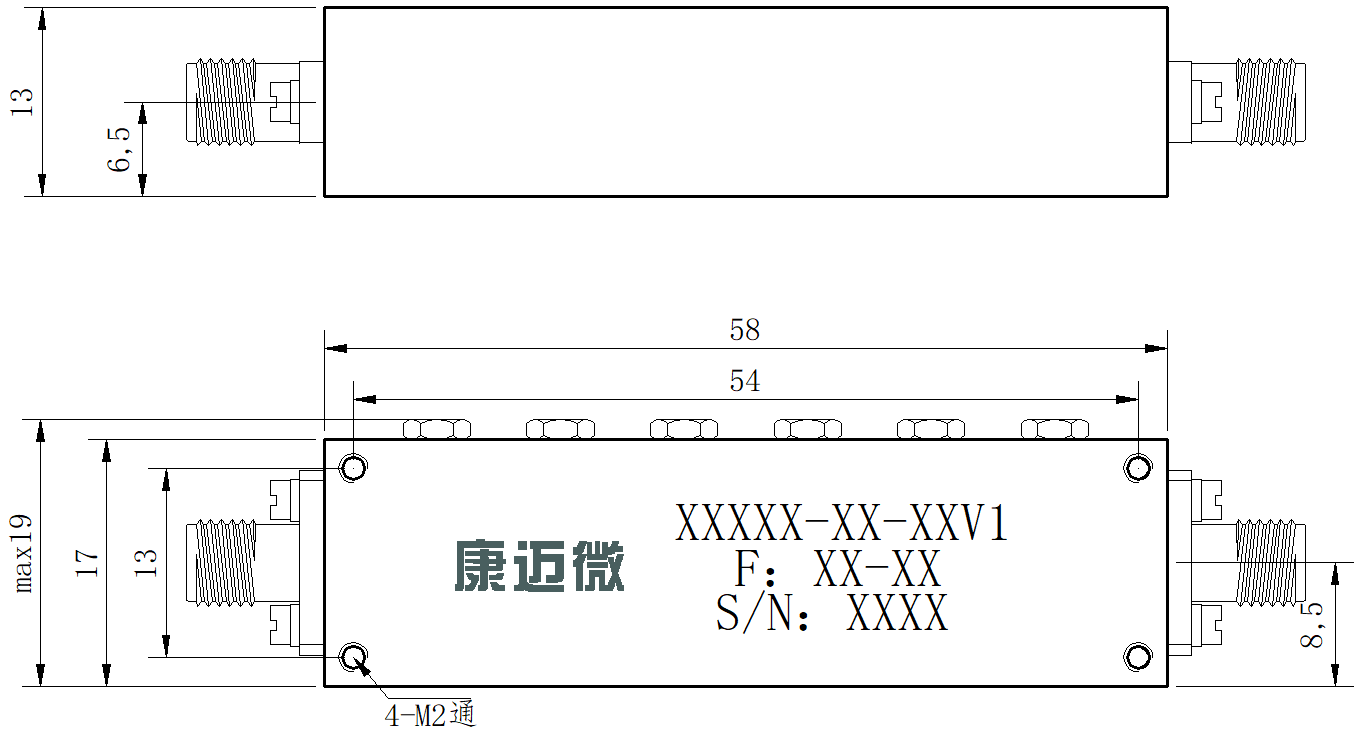

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

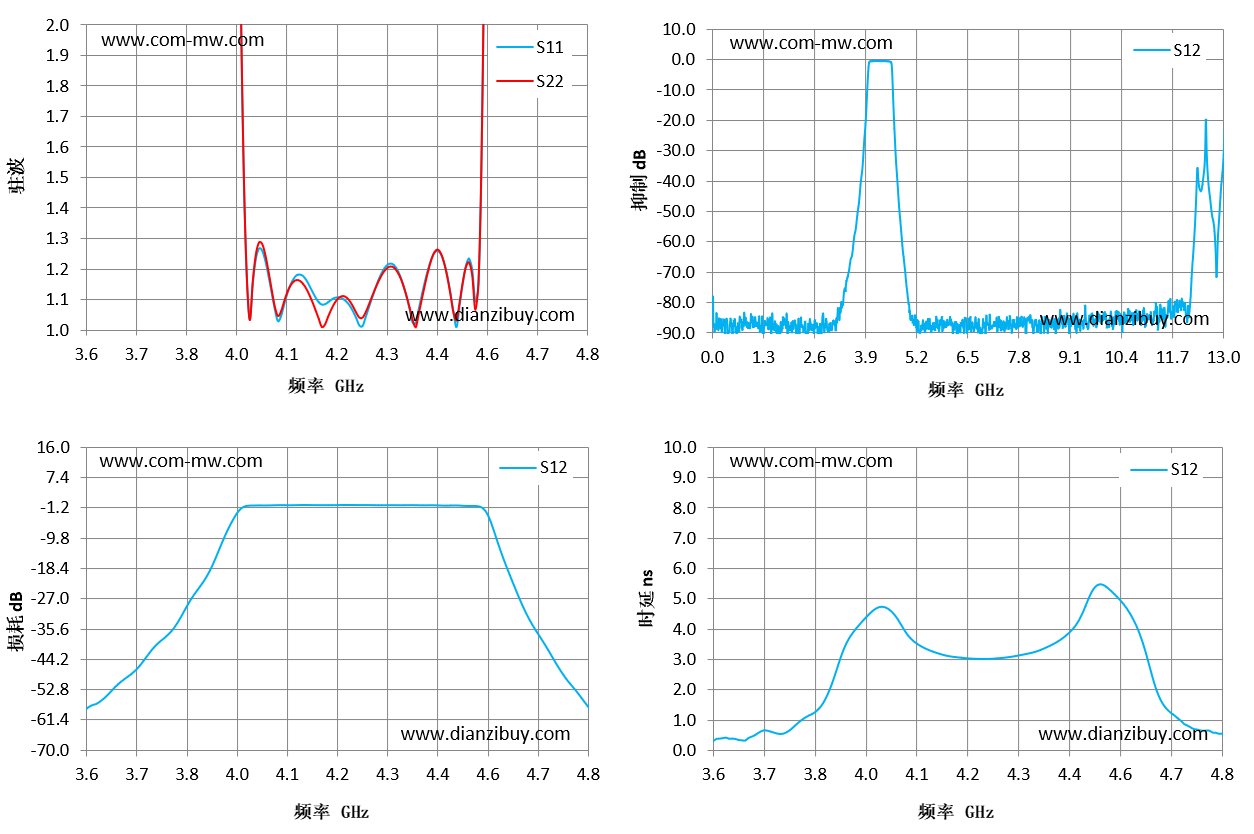

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 3.6 | 1372.94 | 246.57 | -58.85 | 0.34 |
| 3.69 | 461.39 | 239.56 | -50.45 | 0.4 |
| 3.77 | 501.82 | 6058.37 | -40.21 | 0.55 |
| 3.86 | 165.1 | 502.32 | -26.1 | 1.48 |
| 3.94 | 12.8 | 13.02 | -7.37 | 4.03 |
| 4.03 | 1.23 | 1.25 | -0.51 | 4.46 |
| 4.11 | 1.18 | 1.16 | -0.42 | 3.34 |
| 4.2 | 1.11 | 1.09 | -0.43 | 3.04 |
| 4.29 | 1.1 | 1.11 | -0.43 | 3.05 |
| 4.37 | 1.11 | 1.11 | -0.44 | 3.27 |
| 4.46 | 1.22 | 1.22 | -0.56 | 4.13 |
| 4.54 | 1.15 | 1.15 | -0.77 | 5.26 |
| 4.63 | 53.9 | 58.66 | -24.79 | 2.83 |
| 4.71 | 107.86 | 83.98 | -41.26 | 0.97 |
| 4.8 | 141.53 | 106.53 | -56.52 | 0.54 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
