通带频率4.32~4.65GHz, DC-4.1GHz≥45dB, 4.9-10GHz≥60dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4.32 | ~ | 4.65 | GHz |
| 通带损耗 | / | / | 1 | dB | ||
| 带外抑制 | DC-4.1 | GHz≥ | 45 | dB | ||
| 带外抑制 | 4.9-10 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.5 |

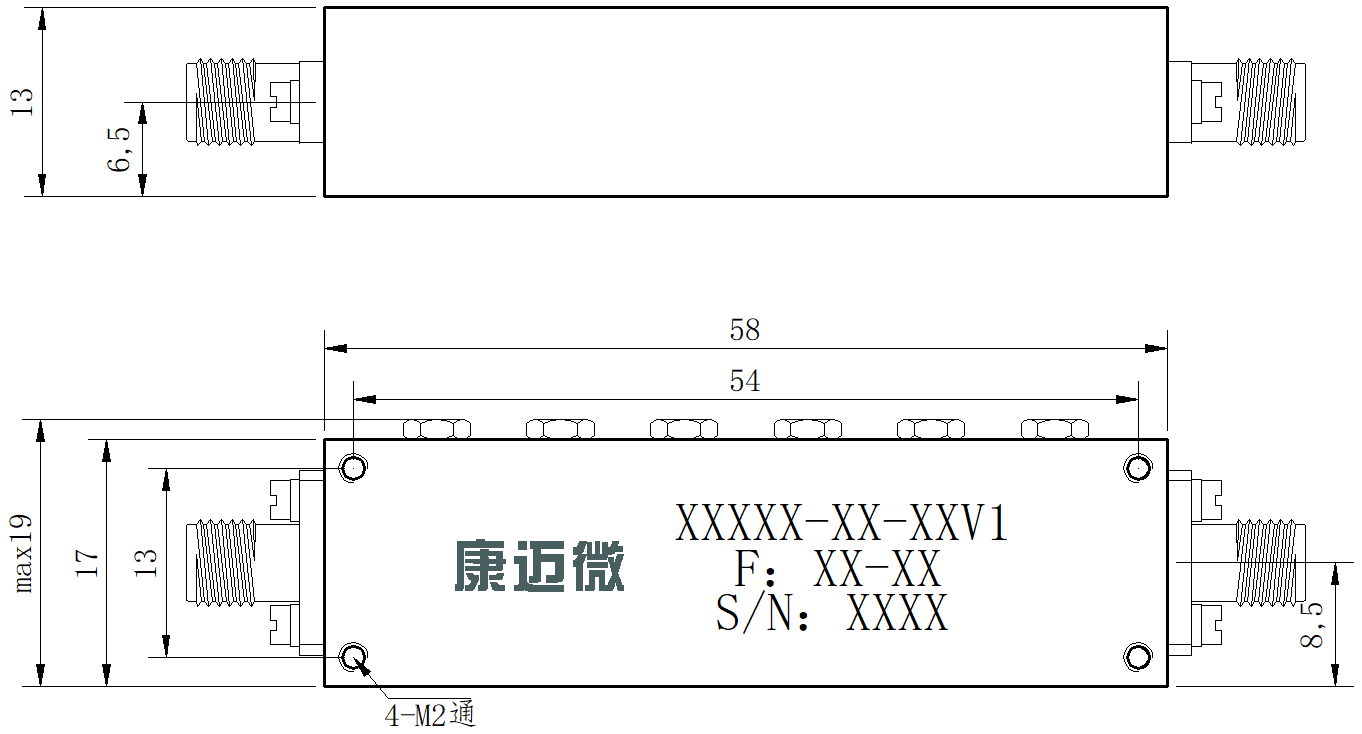

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

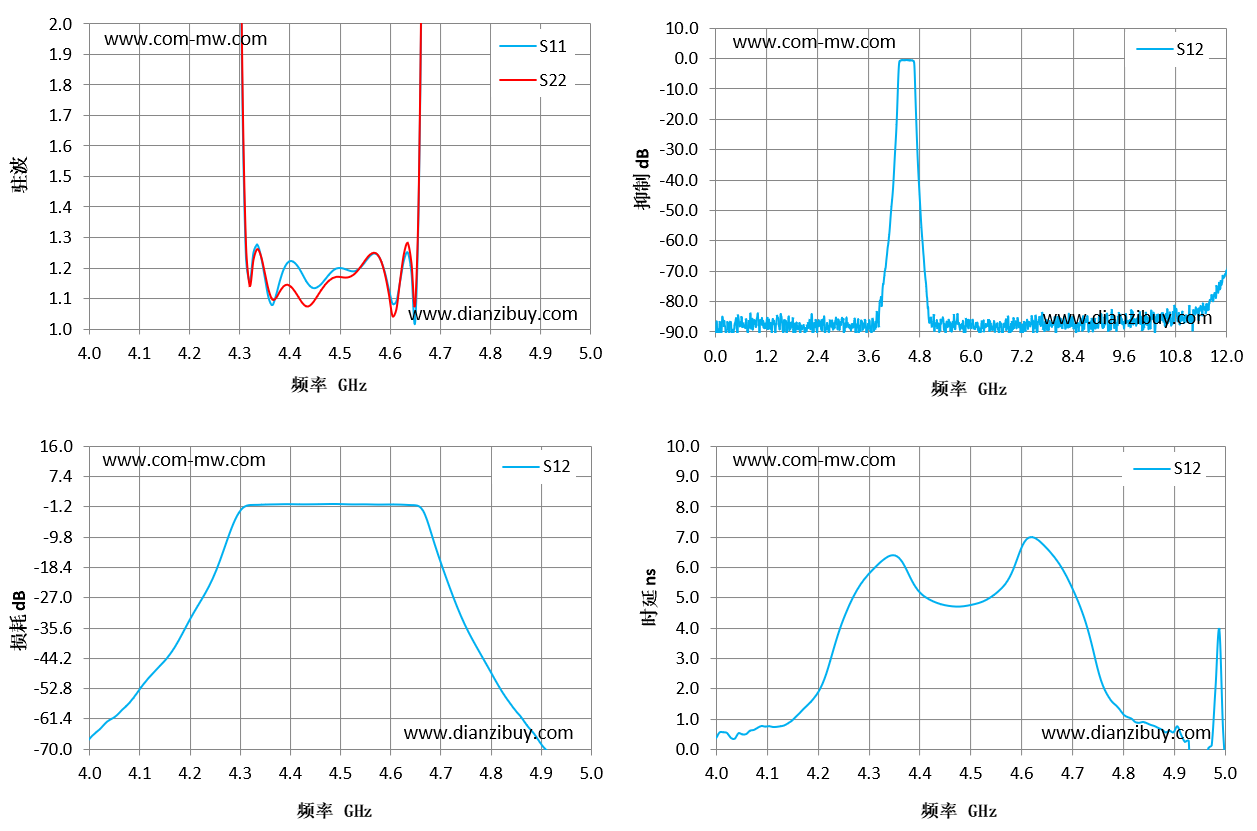

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 4 | 122.84 | 212.14 | -67.47 | 0.35 |
| 4.07 | 237.21 | 241.51 | -58.87 | 0.6 |
| 4.14 | 173.7 | 1063.75 | -47.56 | 0.78 |
| 4.21 | 828.18 | 335.02 | -31.31 | 2.15 |
| 4.29 | 10.74 | 11.16 | -7.45 | 5.44 |
| 4.36 | 1.1 | 1.13 | -0.6 | 6.31 |
| 4.43 | 1.18 | 1.09 | -0.57 | 4.87 |
| 4.5 | 1.2 | 1.17 | -0.47 | 4.73 |
| 4.57 | 1.25 | 1.25 | -0.62 | 5.46 |
| 4.64 | 1.25 | 1.28 | -0.74 | 6.84 |
| 4.71 | 33.78 | 32.87 | -18.15 | 5.16 |
| 4.79 | 69.26 | 64.02 | -44.52 | 1.43 |
| 4.86 | 139.02 | 73.7 | -59.73 | 0.8 |
| 4.93 | 172.06 | 99.43 | -72.78 | 0.26 |
| 5 | 528.53 | 110.83 | -84.03 | 0.59 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
