通带频率3.56~6.04GHz, DC-2.8GHz≥40dB, 6.9-16GHz≥40dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 3.56 | ~ | 6.04 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-2.8 | GHz≥ | 40 | dB | ||
| 带外抑制 | 6.9-16 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.7 |
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

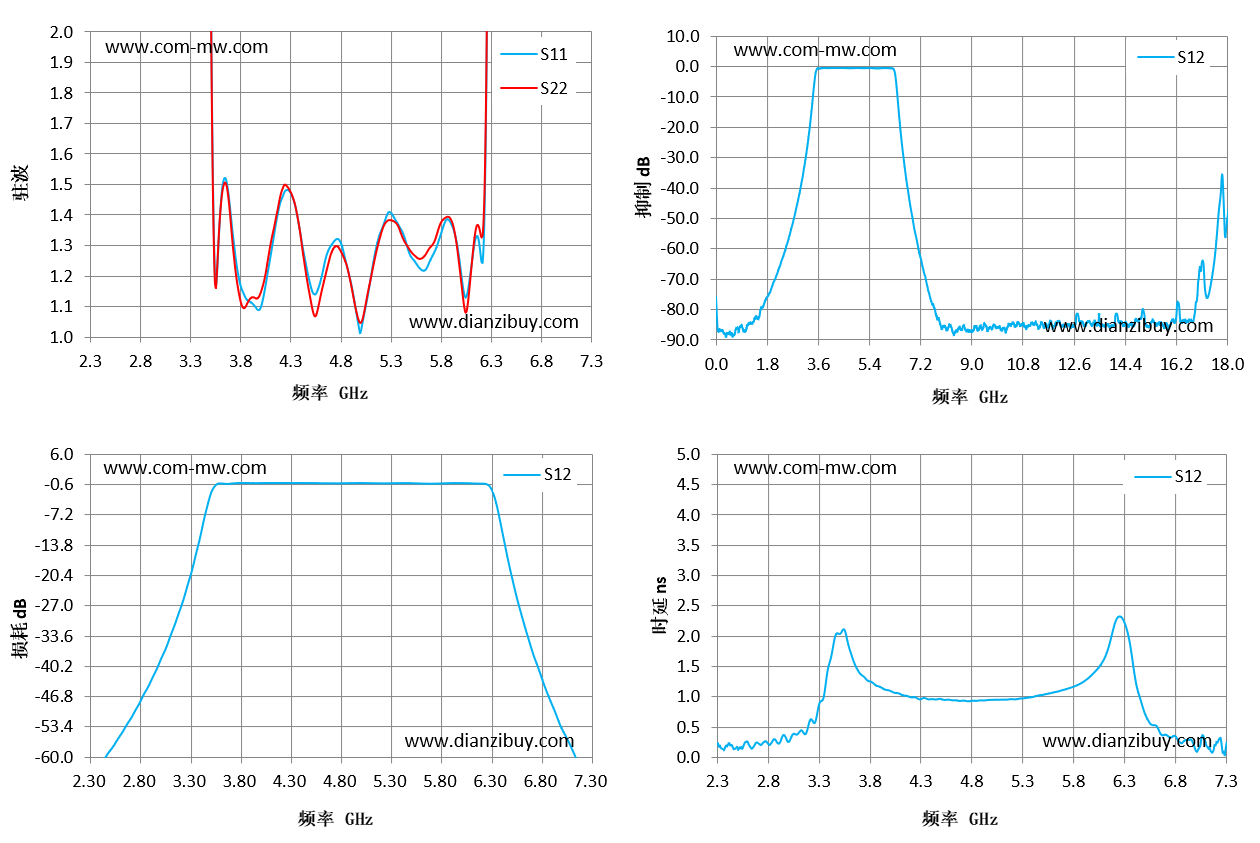

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 2.3 | 2848.43 | 586.39 | -64.34 | 0.22 |
| 2.66 | 1515.29 | 439.3 | -53.27 | 0.18 |
| 3.01 | 333.97 | 412.77 | -38.63 | 0.26 |
| 3.37 | 69.68 | 65.01 | -14.75 | 1.23 |
| 3.73 | 1.33 | 1.3 | -0.42 | 1.35 |
| 4.09 | 1.23 | 1.28 | -0.34 | 1.06 |
| 4.44 | 1.27 | 1.25 | -0.34 | 0.96 |
| 4.8 | 1.31 | 1.29 | -0.39 | 0.93 |
| 5.16 | 1.29 | 1.28 | -0.39 | 0.96 |
| 5.51 | 1.26 | 1.28 | -0.37 | 1.04 |
| 5.87 | 1.38 | 1.4 | -0.38 | 1.22 |
| 6.23 | 1.29 | 1.38 | -0.49 | 2.29 |
| 6.59 | 77.21 | 318.62 | -28.1 | 0.53 |
| 6.94 | 182.46 | 273.02 | -50.34 | 0.29 |
| 7.3 | 642.29 | 141.98 | -66.3 | 0.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
