通带频率4000~5000MHz, DC-3750MHz≥60dB, 5250-9000MHz≥60dB, SMA-K可拆
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4000 | ~ | 5000 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-3750 | MHz≥ | 60 | dB | ||
| 带外抑制 | 5250-9000 | MHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.6 |

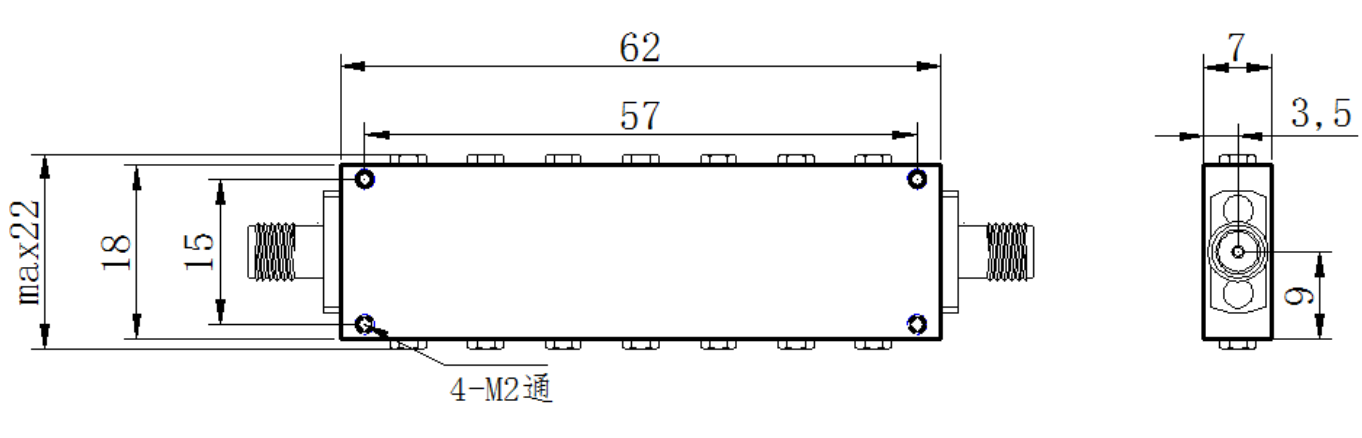

| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

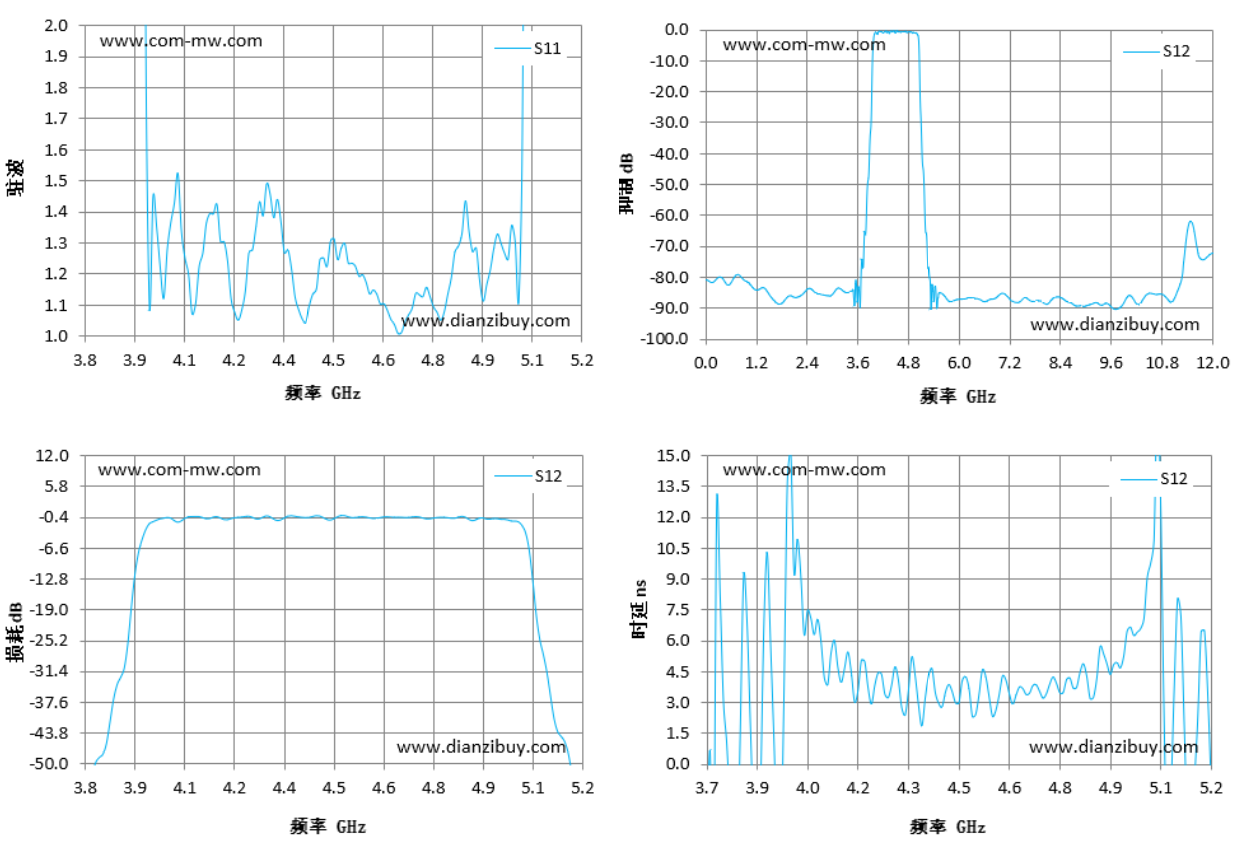

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 3.8 | 69.6 | -60.53 | 1.54 |
| 3.9 | 34.69 | -32.62 | 1.28 |
| 4 | 1.35 | -1.1 | 7.45 |
| 4.1 | 1.07 | -0.36 | 3.96 |
| 4.2 | 1.24 | -0.99 | 3.82 |
| 4.3 | 1.39 | -0.48 | 3.56 |
| 4.4 | 1.09 | -0.42 | 2.76 |
| 4.5 | 1.31 | -0.8 | 2.41 |
| 4.6 | 1.14 | -0.61 | 3.4 |
| 4.7 | 1.05 | -0.54 | 3.19 |
| 4.8 | 1.05 | -0.5 | 3.72 |
| 4.9 | 1.29 | -0.99 | 4.35 |
| 5 | 1.36 | -1.27 | 7.04 |
| 5.1 | 26.28 | -31.72 | 8.01 |
| 5.2 | 33.64 | -64.97 | -1.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
